Chemical Reactor

https://drive.google.com/file/d/1b6pYwS_Sap9aHgO1svPNHz4jN0MlTrid/view?usp=drive_link

1. Struktur Umum Reaktor

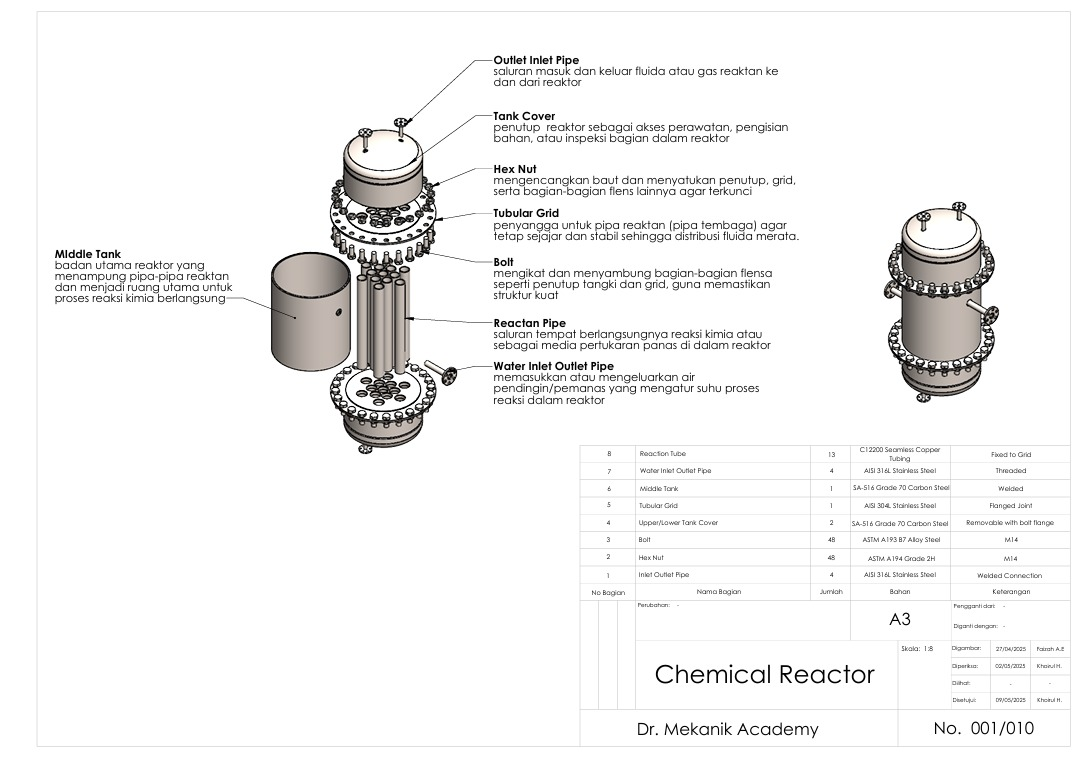

Reaktor kimia ini dirancang sebagai sistem silindris vertikal yang terdiri dari beberapa komponen utama, termasuk tabung reaktan, penutup atas dan bawah, tangki tengah, serta sambungan-sambungan mekanik yang diperkuat. Sistem ini berfungsi untuk mendukung terjadinya reaksi kimia dalam kondisi terkontrol dengan melibatkan transfer panas dan perpindahan fluida, yang umum diterapkan pada proses industri skala menengah hingga besar.

2. Komponen Inti dan Material
Tangki utama (middle tank) berperan sebagai ruang reaksi utama yang menampung sejumlah tabung reaktan. Tabung-tabung ini terbuat dari material C12200 seamless copper tubing, dipilih karena memiliki konduktivitas termal tinggi dan ketahanan korosi yang baik, sehingga mendukung efisiensi perpindahan panas dalam reaktor. Grid penyangga dari baja tahan karat digunakan untuk menjaga posisi tabung tetap sejajar dan stabil, memastikan aliran fluida yang seragam di sepanjang jalur reaksi.

3. Sistem Penutup dan Koneksi

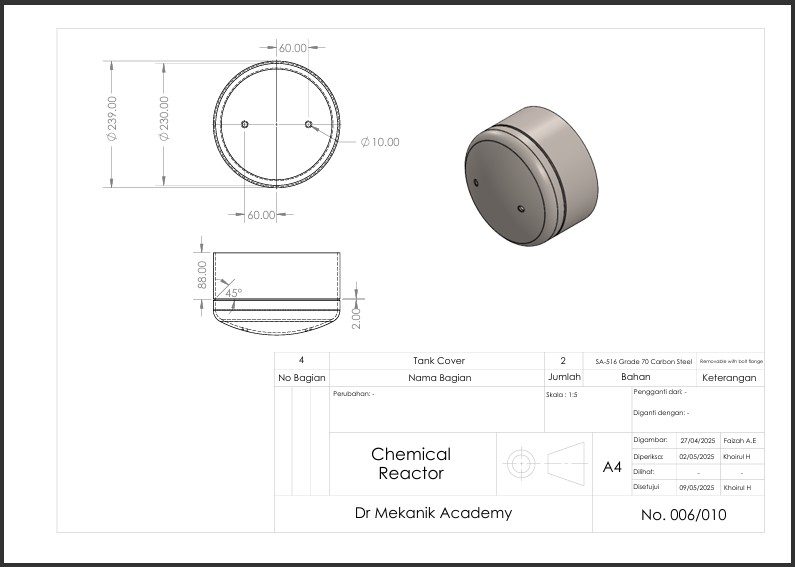

Bagian atas dan bawah reaktor dilengkapi dengan penutup yang dapat dilepas, terbuat dari SA-516 Grade 70 Carbon Steel, memungkinkan akses untuk keperluan inspeksi dan perawatan. Komponen-komponen ini dihubungkan dengan sistem flensa dan dikencangkan menggunakan baut dan mur standar ASTM (A193 B7 dan A194 2H) yang dirancang untuk aplikasi tekanan tinggi, memastikan integritas struktural pada berbagai kondisi operasi. Penyambungan dilakukan dengan kombinasi pengelasan dan sistem flens tergantung pada kebutuhan fungsional dan keamanan.

4. Sistem Pipa dan Aliran Fluida

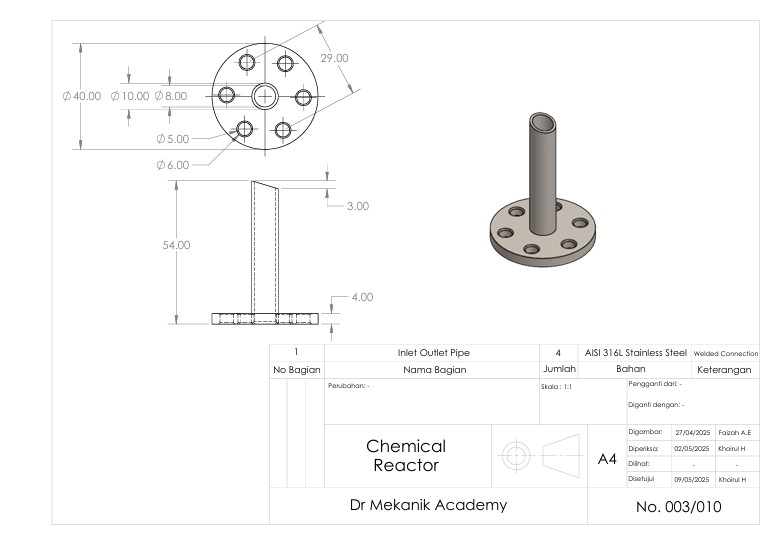

Reaktor ini dilengkapi dengan saluran masuk dan keluar untuk fluida reaktan maupun media pemanas/pendingin. Pipa masuk dan keluar reaktan berfungsi untuk sirkulasi gas atau cairan reaksi, sedangkan pipa media termal memungkinkan pengaturan suhu melalui sirkulasi air atau fluida termal lainnya. Semua pipa terbuat dari AISI 316L Stainless Steel, material yang tahan terhadap korosi akibat bahan kimia agresif dan suhu tinggi, serta menggunakan sambungan berulir atau las untuk menjamin ketahanan terhadap kebocoran.

5. Kinerja dan Aplikasi Industri
Konfigurasi reaktor dioperasikan dalam berbagai aplikasi industri seperti produksi bahan kimia. Pemilihan material yang sesuai dengan standar industri, sistem sambungan yang aman, serta kemudahan perawatan.
