Desain 3D Motorcycle Frame Jig

Proyek ini berfokus pada perancangan Motorcycle Frame Jig dalam bentuk model 3D menggunakan perangkat lunak
SolidWorks 2020.

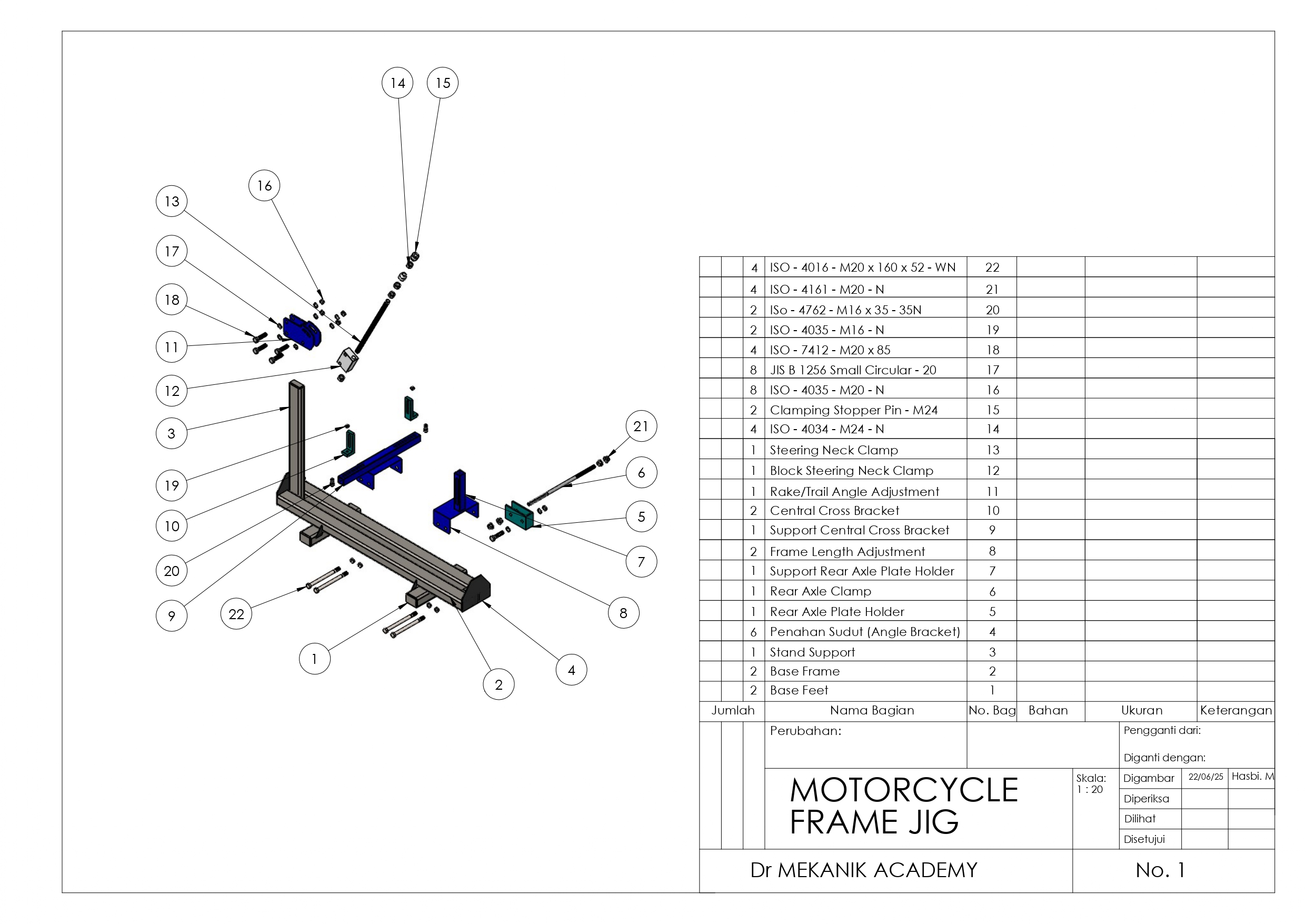

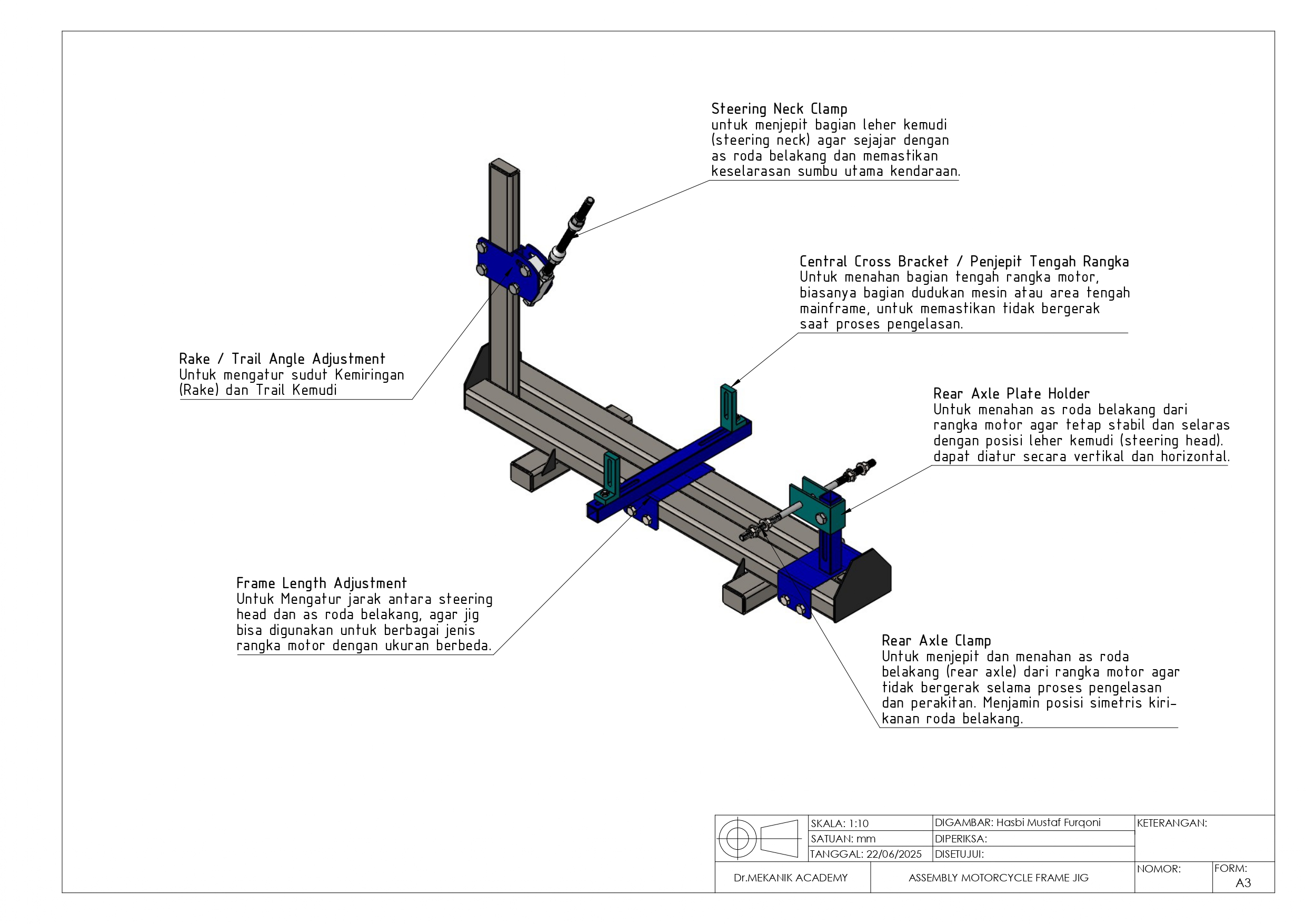

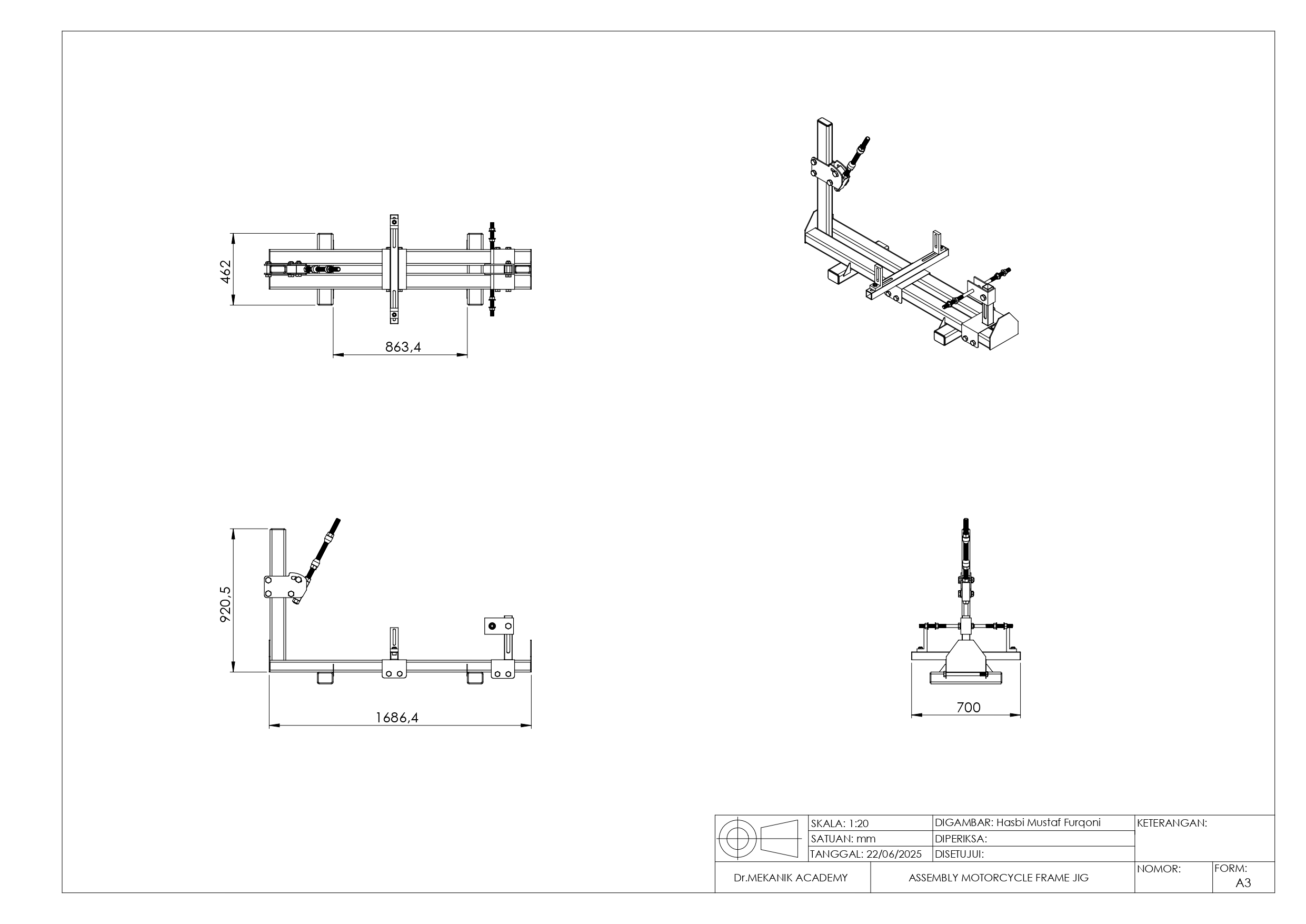

Tujuan utama proyek ini adalah menciptakan jig perakitan rangka sepeda motor yang presisi, efisien, dan stabil, terutama dalam proses pengelasan. Desain jig mengusung struktur modular dengan sistem penjepit dan penyesuaian tinggi, yang mendukung keselarasan geometri rangka motor. Portofolio ini mencakup visualisasi modeling 3D, gambar explode view, Bill of Materials (BOM), serta gambar detail 2D dari setiap komponen.
