PERANCANGAN KONVEYOR UNTUK APLIKASI INDUSTRI

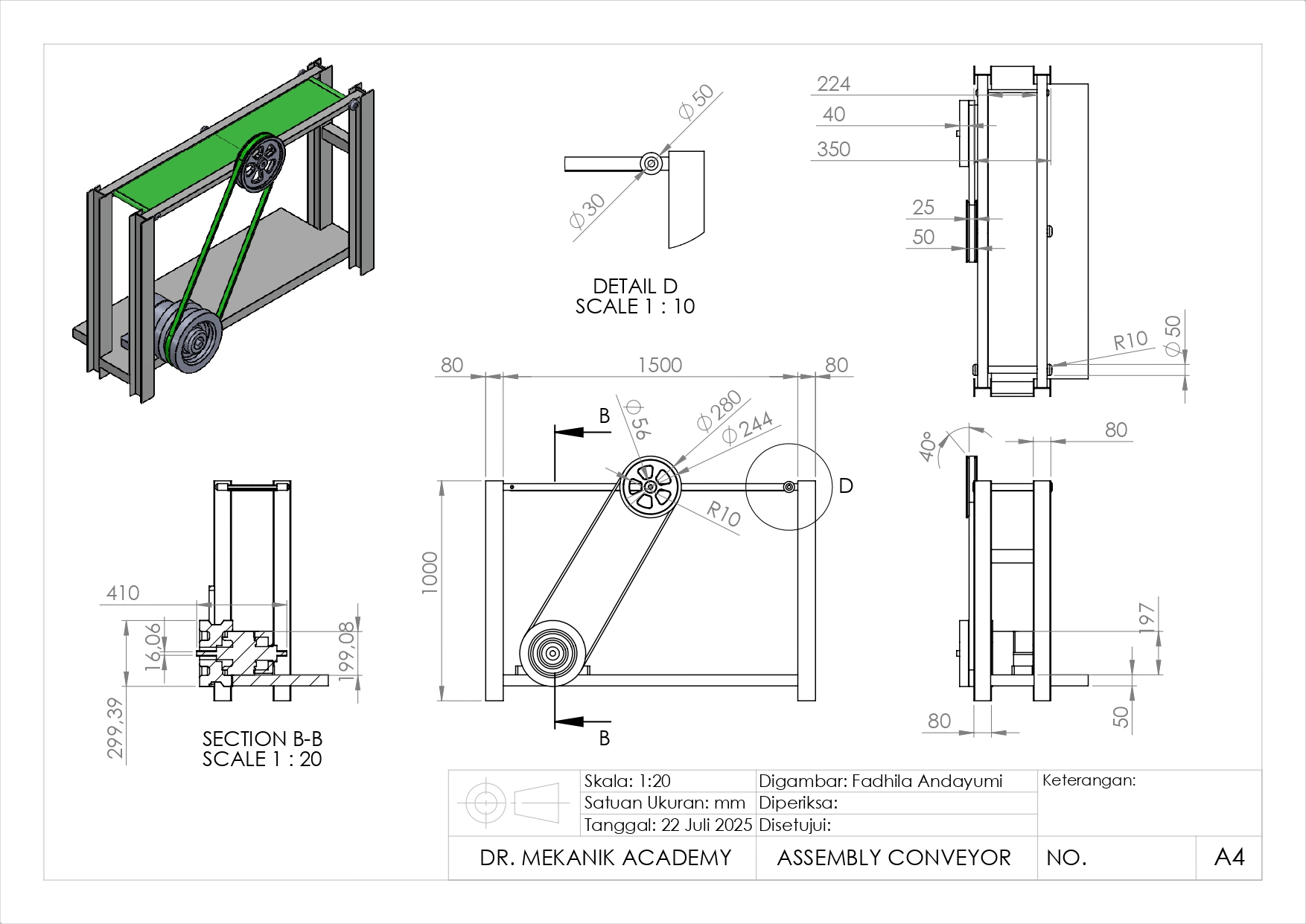

Tugas ini mencakup perancangan sistem conveyor untuk kebutuhan industri, yang melibatkan desain rangka conveyor, pemilihan material, serta perakitan komponen utama seperti motor DC, pulley, belt, dan tensioner. Desain conveyor ini bertujuan untuk meningkatkan efisiensi dalam proses transportasi material di lini produksi dengan mempertimbangkan kekuatan struktur dan kestabilan operasional.

Desain ini merupakan sebuah sistem belt conveyor sederhana yang dirancang untuk mendemonstrasikan prinsip dasar pemindahan material secara mekanis. Sistem ini menggunakan beberapa komponen utama yang saling terintegrasi untuk menghasilkan pergerakan belt secara stabil dan berkesinambungan.

Komponen inti terdiri dari belt conveyor sebagai media pembawa material, yang digerakkan oleh pulley utama yang terhubung ke DC motor. Motor ini berfungsi memberikan daya putar untuk menggerakkan pulley dan secara otomatis belt ikut bergerak. Untuk menopang belt agar tetap berada di jalurnya dan berputar dengan lancar, digunakan dua roller—roller atas berfungsi sebagai penopang utama, sedangkan roller bawah membantu mengembalikan belt ke posisi awal (return belt).

Agar sistem dapat bekerja stabil, digunakan bearing (pillow block bearing) untuk menjaga poros pulley tetap sejajar dan berputar tanpa gesekan berlebih. Di sisi lain, end cap roller ditambahkan untuk mencegah poros roller bergeser dari posisi saat berputar.

Seluruh komponen dipasang pada sebuah frame atau rangka utama yang berfungsi menahan struktur secara keseluruhan, memberikan kekakuan, serta mendukung kestabilan operasional sistem conveyor.

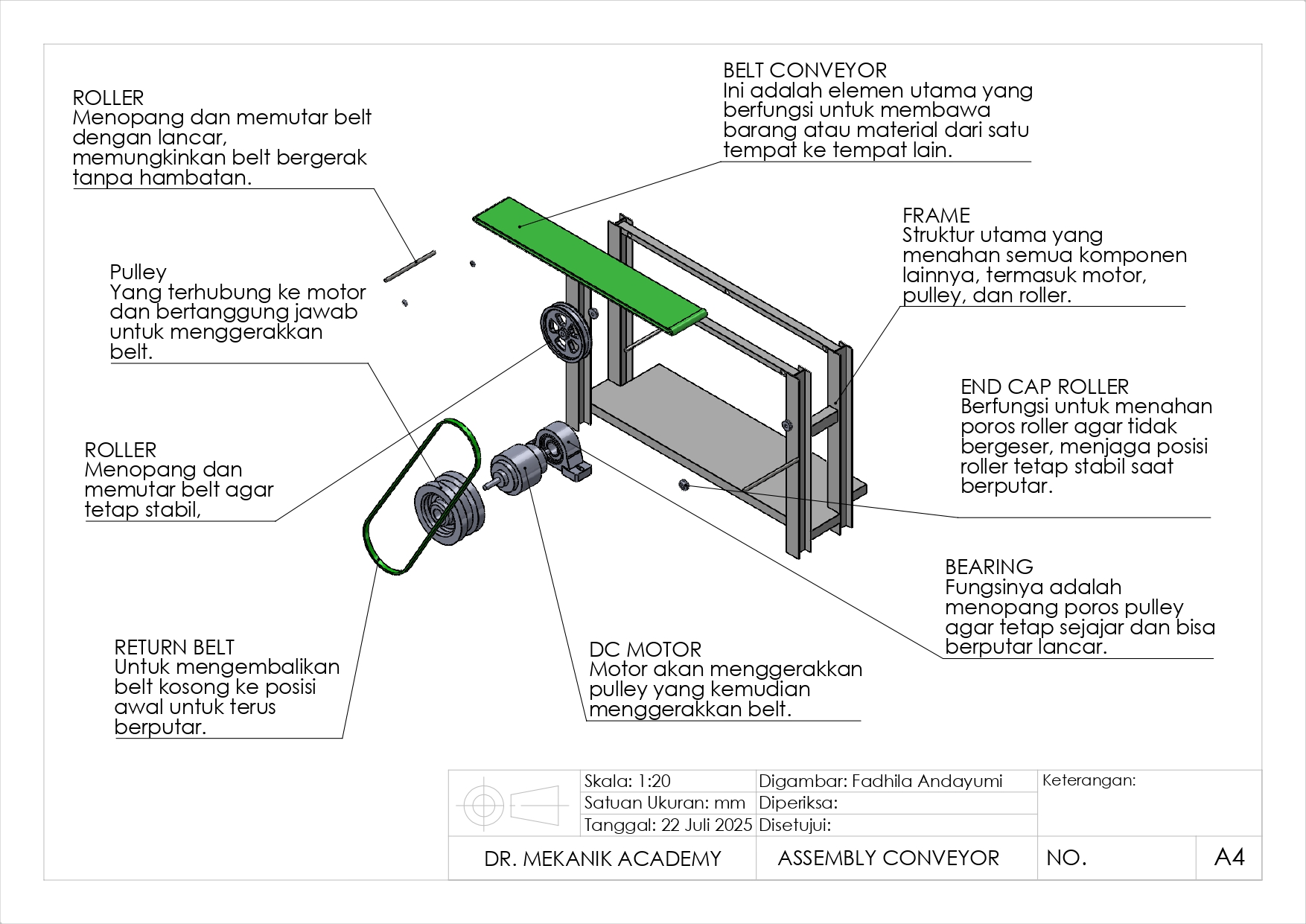

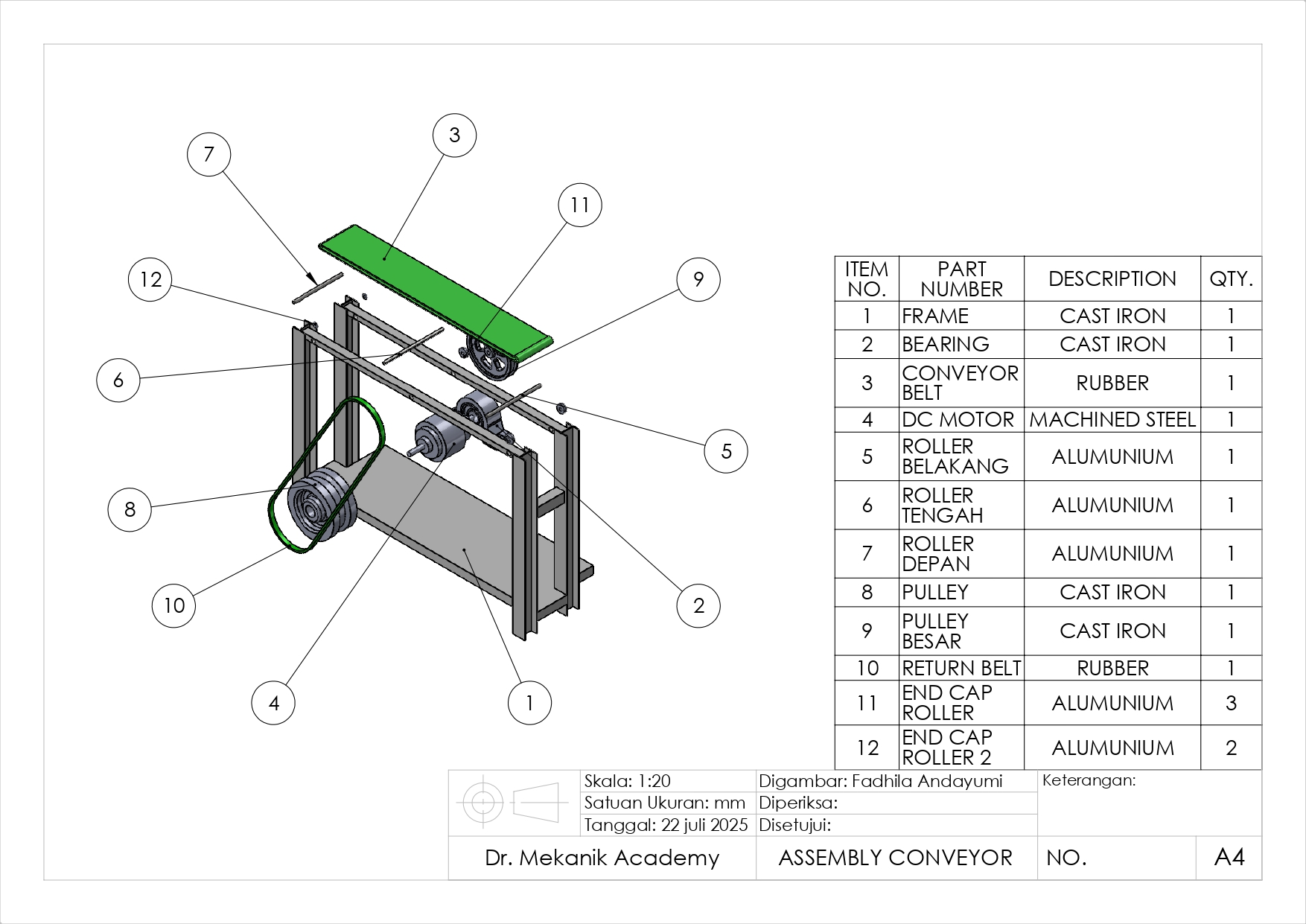

Berikut adalah penjelasan tiap komponen yang ditunjukkan dalam gambar:

Belt Conveyor
Bagian utama sistem yang berfungsi sebagai media untuk mengangkut barang. Belt ini bergerak secara melingkar mengikuti lintasan roller dan pulley.

Pulley (Drive Pulley)
Pulley ini terhubung langsung dengan motor penggerak. Fungsinya adalah mentransmisikan daya dari motor ke belt, sehingga belt dapat bergerak.

DC Motor
Motor sebagai penggerak utama sistem. Ketika motor berputar, putarannya ditransmisikan ke pulley, dan akhirnya belt conveyor ikut bergerak.

Roller
Roller ditempatkan pada kedua ujung conveyor dan berfungsi untuk menopang serta membantu pergerakan belt. Roller juga membantu menjaga kestabilan belt saat beroperasi.

Return Belt
Jalur bagian bawah dari belt yang mengembalikan belt kosong ke posisi awal setelah menyelesaikan satu siklus pergerakan.

Bearing (Pillow Block Bearing)
Komponen ini berfungsi menopang poros dari pulley agar tetap sejajar dan mampu berputar dengan lancar tanpa gesekan berlebih.

End Cap Roller
Dipasang di ujung poros roller, berfungsi untuk menahan posisi poros agar tidak bergeser ke samping. Dengan adanya end cap, roller tetap pada posisi dan dapat berputar stabil.

Frame
Struktur utama dari sistem conveyor. Frame berfungsi sebagai penopang seluruh komponen seperti motor, pulley, roller, dan belt, serta memberikan kekakuan pada sistem agar stabil saat digunakan.
