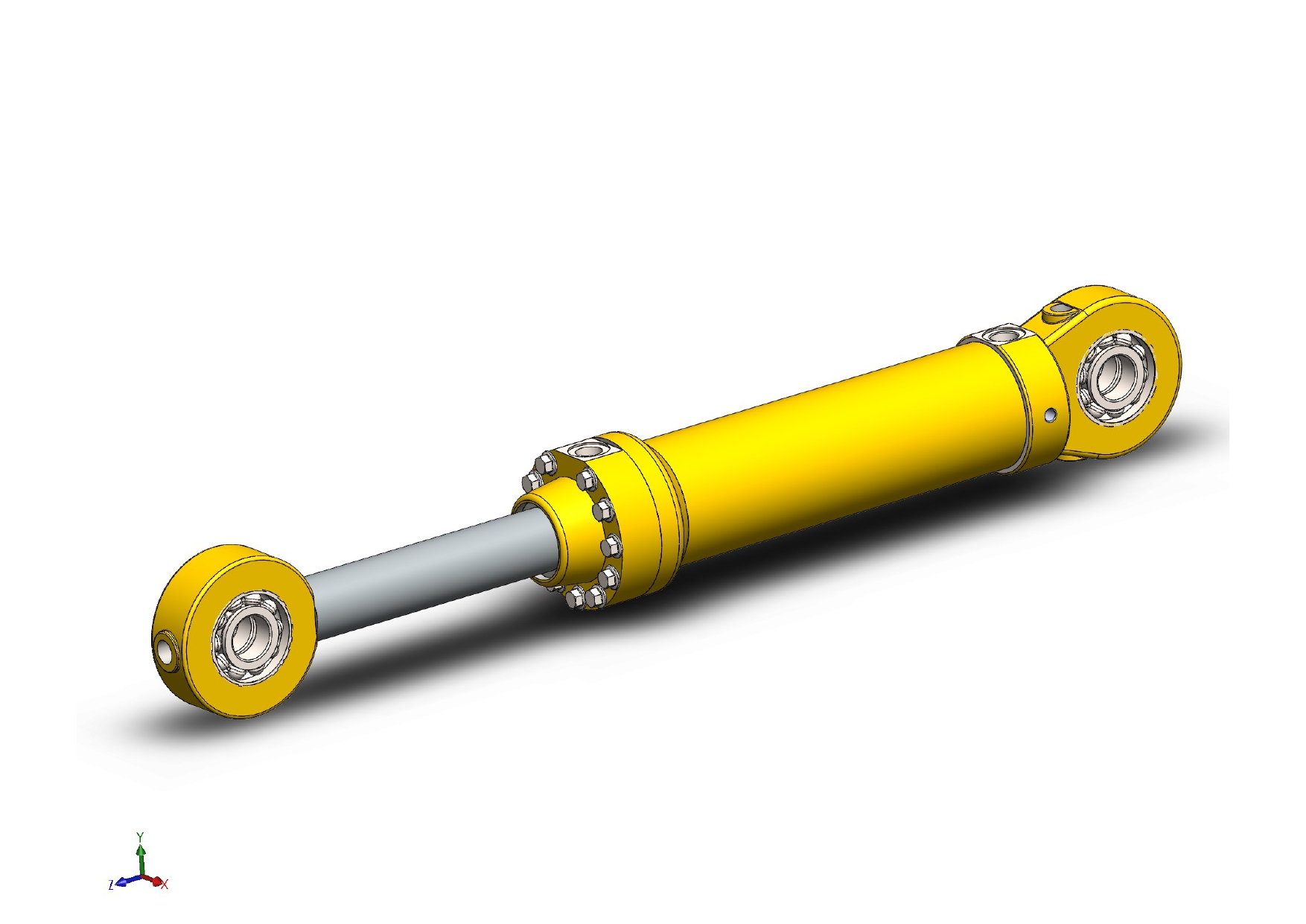

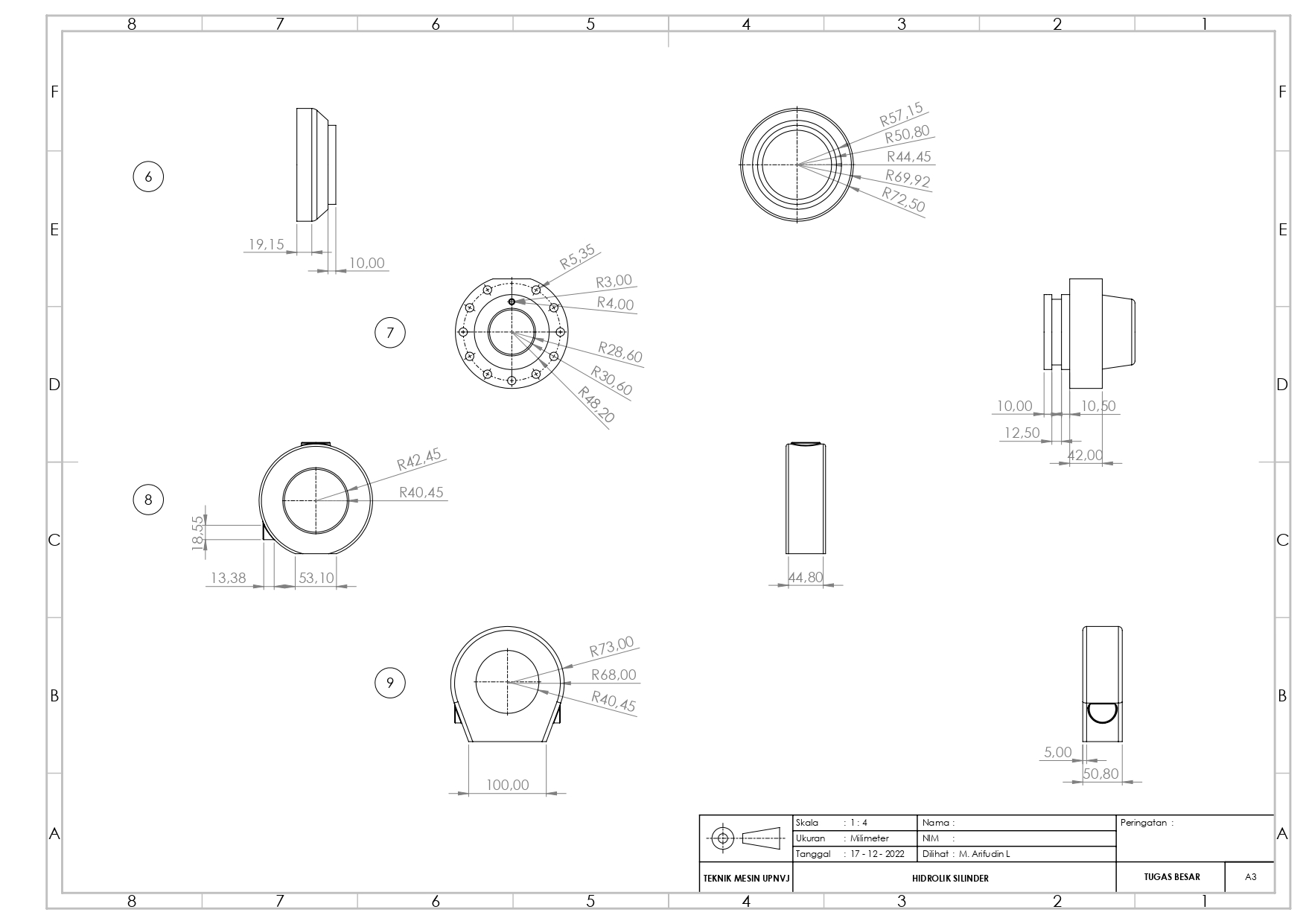

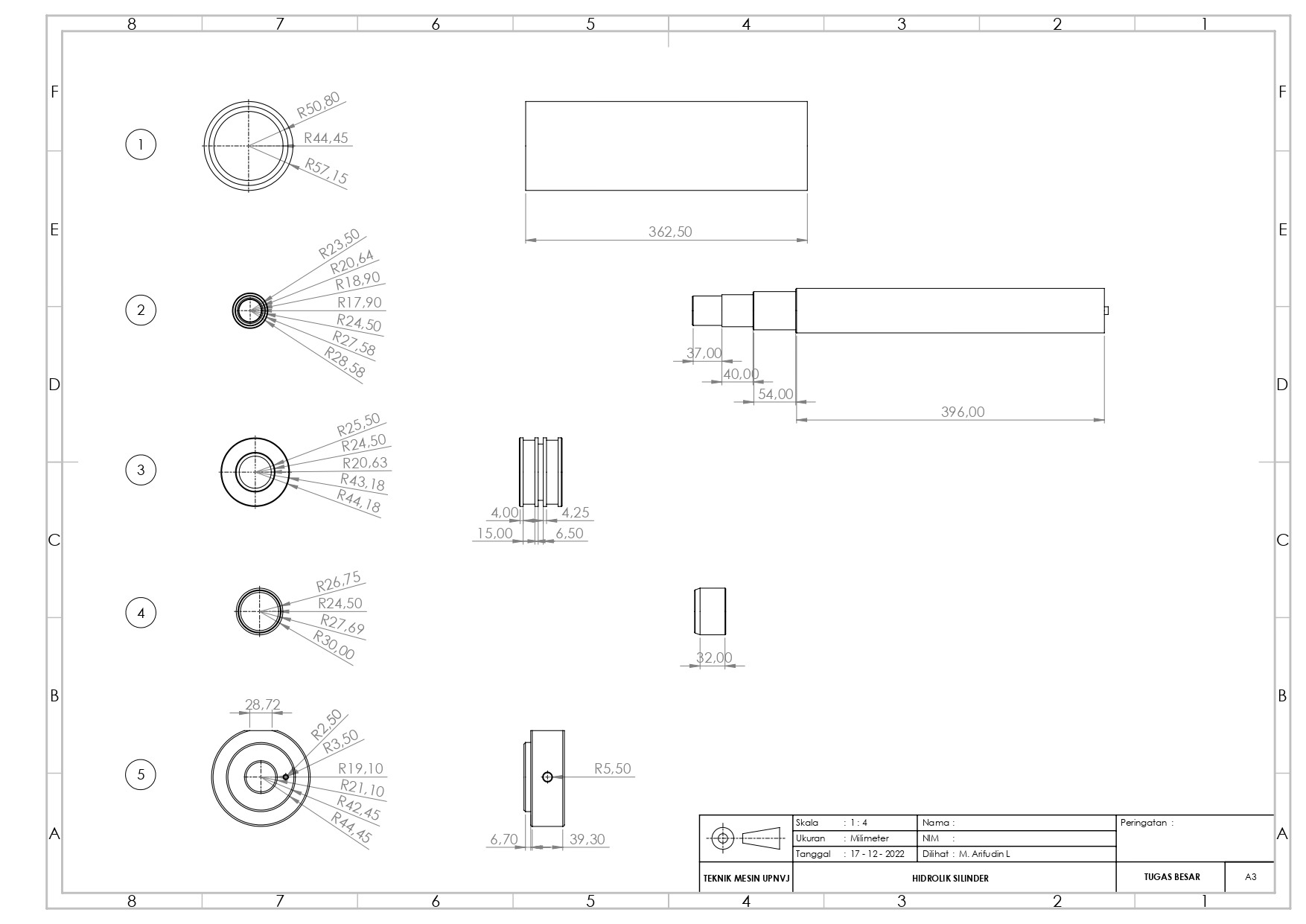

Pada proyek ini saya merancang sebuah Silinder Hidraulik menggunakan perangkat lunak SolidWorks sebagai tugas akhir dalam pelatihan CAD. Pemodelan dilakukan secara menyeluruh mulai dari pembuatan sketch, pembuatan komponen (part modeling), perakitan komponen (assembly), hingga penyusunan gambar teknik yang mencakup dimensi, tampilan ortogonal, isometrik, dan keterangan teknis lainnya.Silinder hidraulik yang saya desain terdiri dari beberapa komponen utama seperti barrel, piston, piston rod, end cap, dan mounting. Semua komponen dibuat mengikuti prinsip dasar desain mekanik yang umum digunakan pada sistem aktuator hidraulik di industri.Produk ini berfungsi sebagai aktuator linear yang mengubah tekanan fluida menjadi gaya dorong atau tarik. Cara kerjanya adalah dengan memasukkan fluida bertekanan ke ruang silinder sehingga mendorong piston untuk bergerak. Piston rod kemudian meneruskan gaya tersebut ke mekanisme atau beban yang digerakkan. Ketika tekanan dialihkan ke sisi lainnya, piston bergerak ke arah sebaliknya sehingga menghasilkan gerakan dua arah.
