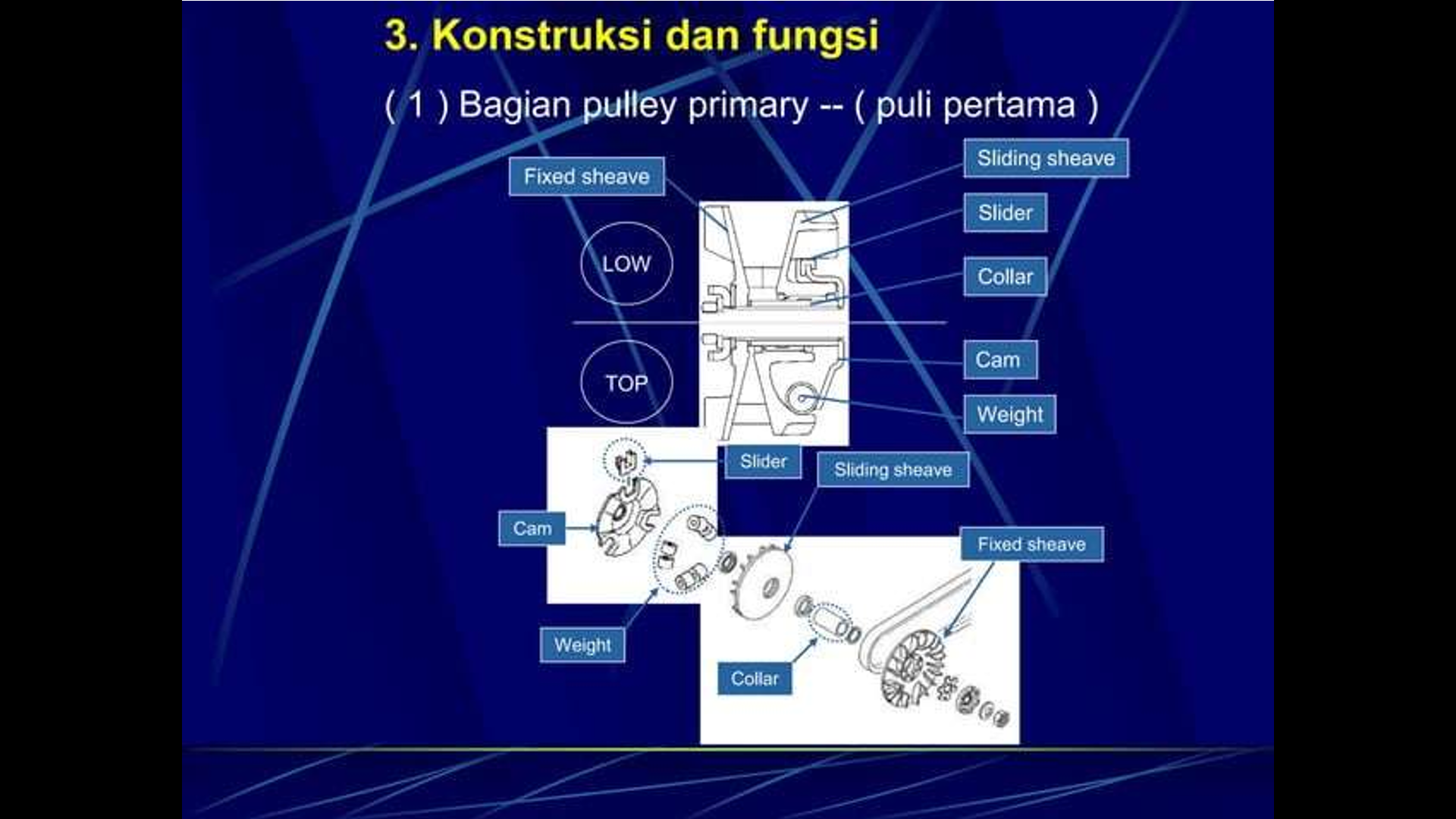

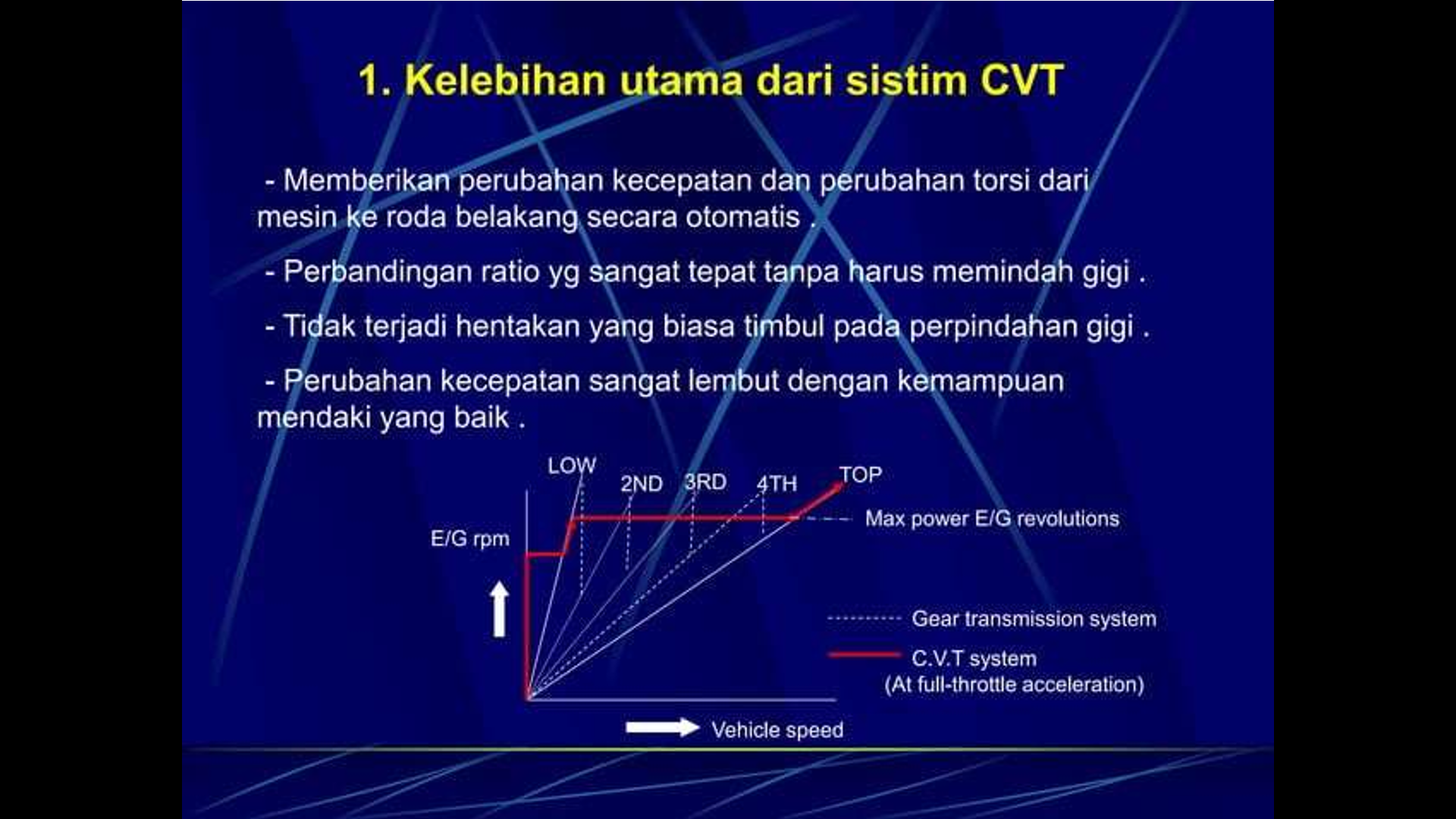

TRANSMISI MATIC (SEPEDA MOTOR)Transmisi matic pada sepeda motor adalah sistem pemindah tenaga otomatis yang memungkinkan motor bergerak tanpa perlu memindahkan gigi secara manual. Pengendara cukup menarik gas, karena perpindahan rasio gear terjadi sendiri sesuai kebutuhan mesin.Pada motor matic modern (skutik), sistem transmisinya disebut CVT (Continuously Variable Transmission), yaitu transmisi dengan rasio gigi yang berubah secara terus-menerus melalui mekanisme puli dan belt.Continuously Variable Transmission (CVT) adalah sistem transmisi otomatis yang bekerja dengan memanfaatkan gaya sentrifugal dari putaran mesin pada komponennya. Sistem ini memungkinkan perubahan percepatan secara halus tanpa memerlukan perpindahan gigi secara manual, sehingga memberikan pengalaman berkendara yang lebih nyaman pada sepeda motor merupakan sistem transmisi otomatis yang memungkinkan perubahan percepatan berlangsung secara terus-menerus. Sistem ini bekerja dengan memanfaatkan sabuk (V-belt) dan puli variabel untuk menghasilkan perbandingan gigi yang bervariasi sesuai dengan kebutuhan. Dengan demikian, CVT menggunakan gaya sentrifugal pada komponennya agar percepatan dapat menyesuaikan secara otomatis berdasarkan putaran mesin.1.Primary Pulley  (Pulley Primer/ Drive Pulley) Primary pulley adalah komponen dalam sistem CVT yang berfungsi untuk mengatur kecepatan kendaraan dengan memanfaatkan gaya sentrifugal yang dihasilkan oleh weight roller. Komponen primary pulley dapat diamati pada Gambar. 2. Secondary Pulley  (Pulley Sekunder/ Driven Pulley) Secondary pulley atau pulley sekunder adalah komponen yang terhubung langsung dengan pulley primer dan berfungsi untuk mengatur kecepatan kendaraan, berdasarkan gaya tarik v-belt yang diterima dari primary pulley 3. V-belt V-belt adalah komponen yang berfungsi untuk menghubungkan serta meneruskan putaran dari primary pulley ke secondary pulley. Komponen ini dibuat dari bahan kevlar yang memiliki keunggulan dalam ketahanan terhadap gesekan dan panas. Selain itu, V-belt memiliki umur pakai tertentu dan perlu dilakukan pemeriksaan secara rutin. Jika ditemukan retakan pada permukaan bagian dalamnya, maka V-belt harus segera diganti untuk menghindari kerusakan lebih lanjut. 4. Final gear Final gear, atau dikenal sebagai penggerak akhir, berperan dalam mereduksi putaran dari pulley sekaligus meningkatkan torsi. Setelah sistem kerja pulley meningkatkan torsi dari putaran mesin, final gear kembali memperbesar torsi tersebut, sehingga tenaga yang dihasilkan cukup untuk menggerakkan sepeda motor dengan optimal Sistem Kerja CVTPada putaran stasioner (idle), putaran dari crankshaft diteruskan ke primary pulley, kemudian disalurkan ke secondary pulley melalui v-belt. Secondary pulley dilengkapi dengan kopling sentrifugal yang berfungsi untuk menghubungkan atau memutus tenaga dari secondary pulley ke roda belakang, tergantung pada kecepatan putaran mesin. Pada kondisi ini, kopling sentrifugal belum berfungsi karena putaran mesin masih rendah. Gaya tarik pegas pada kopling sentrifugal lebih besar dibandingkan dengan gaya sentrifugal yang dihasilkan, sehingga kopling tidak terhubung dengan rumah kopling. Akibatnya, tenaga tidak diteruskan ke roda belakang, sehingga roda tetap diam.   2. Saat Mulai Berjalan Ketika putaran mesin meningkat hingga sekitar 3000 RPM, gaya sentrifugal yang bekerja pada kampas ganda menjadi lebih besar dibandingkan dengan tarikan pegas. Hal ini menyebabkan kopling sentrifugal mulai terhubung dengan rumah kopling akibat adanya gaya gesek. Pada tahap ini, posisi v-belt masih berada di bagian dalam diameter primary pulley, sedangkan di secondary pulley berada pada diameter terluarnya. Kondisi ini memungkinkan torsi yang dihasilkan menjadi besar, sehingga roda belakang dapat mulai berputar dengan lebih mudah. Kopling sentrifugal mulai mengembang pada kisaran putaran 2550 RPM hingga 2950 RPM, dan akan terkopel sepenuhnya ketika putaran mesin mencapai 4700 RPM hingga 5300 RPM. 3. Saat Putaran Menengah Seiring dengan meningkatnya putaran mesin, weight roller pada primary pulley mulai bergerak keluar akibat gaya sentrifugal. Pergerakan ini mendorong primary sliding sheave mendekati fixed sheave, sehingga v-belt terdorong ke arah luar, menyebabkan diameter primary pulley membesar. Sebagai akibatnya, secondary pulley akan tertarik ke diameter yang lebih kecil untuk menyesuaikan panjang v-belt yang tetap. Pada kondisi ini, diameter primary pulley dan secondary pulley menjadi seimbang, sehingga putaran mesin meningkat, dan kecepatan kendaraan pun bertambah 4. Saat Putaran Tinggi Ketika putaran mesin terus meningkat, gaya sentrifugal yang bekerja pada weight roller semakin besar, mendorong v-belt lebih jauh ke sisi terluar primary pulley, sehingga diameter pulley semakin membesar. Sebaliknya, pada secondary pulley, v-belt bergerak menuju bagian dalam, menyebabkan diameternya mengecil. Perubahan ini menghasilkan perbandingan putaran yang lebih tinggi, sehingga kecepatan kendaraan pun meningkat secara signifikan LAPORAN ANALISIS KERUSAKAN DAN PERBAIKAN TRANSMISI MATIC (CVT)1PendahuluanTransmisi matic pada sepeda motor menggunakan sistem Continuously Variable Transmission (CVT) yang bekerja secara otomatis melalui komponen puli, roller, V-belt, dan kopling sentrifugal. Kerusakan pada sistem CVT dapat meningkatkan konsumsi bahan bakar, menurunkan akselerasi, hingga menyebabkan motor tidak dapat bergerak.Laporan ini memaparkan jenis kerusakan yang umum terjadi, penyebab, gejala, serta langkah perbaikannya.2. Tujuan3. Dasar Teori (Singkat)Transmisi matic bekerja dengan prinsip perubahan rasio otomatis yang dihasilkan oleh:Rasio akan berubah sesuai putaran mesin dan beban roda.4. Jenis Kerusakan, Penyebab, dan Gejala4.1 V-Belt Aus atau RetakGejala:Penyebab:4.2 Roller CVT Aus atau PeyangGejala:Penyebab:4.3 Kampas Kopling Sentrifugal AusGejala:Penyebab:4.4 Puli Depan atau Belakang Kotor / SeretGejala:Penyebab:4.5 Pegas Puli Belakang MelemahGejala:Penyebab:5. Analisis Kerusakan (Contoh Kasus)Setelah pemeriksaan pada unit motor, ditemukan:Kesimpulan sementara: Kinerja CVT menurun akibat keausan komponen dan kurangnya perawatan berkala.6. Tindakan Perbaikan6.1 Perbaikan Roller6.2 Penggantian V-Belt6.3 Pembersihan Sistem CVT6.4 Pelumasan7. Hasil PerbaikanSetelah dilakukan perbaikan:8. KesimpulanKerusakan pada transmisi matic umumnya dipicu oleh:Perbaikan yang dilakukan berhasil mengembalikan performa CVT ke kondisi optimal.9. Saran / RekomendasiMenggunakan komponen standar pabrik (OEM).
