PENERAPAN IOT DAN KONSEP DASAR ELEKTRONIKA

1.1. Pengenalan IoT Terhadap Industri

Internet of Things (IoT) telah menjadi salah satu teknologi kunci dalam transformasi industri modern. Dengan menghubungkan mesin, sensor, dan berbagai perangkat ke jaringan internet, IoT memungkinkan proses produksi berjalan lebih efisien melalui pemantauan real-time, otomatisasi, serta analisis data berbasis cloud. Teknologi ini membantu industri dalam mendeteksi masalah lebih cepat, mengurangi downtime, meningkatkan kualitas produk, dan mengoptimalkan penggunaan energi.

Perkembangan IoT dimulai pada tahun 1990-an dan diperkenalkan secara resmi sebagai istilah Internet of Things oleh Kevin Ashton pada tahun 1999. Pada tahap awal, IoT memanfaatkan teknologi RFID dan kemudian berkembang pesat seiring hadirnya koneksi internet yang lebih baik serta perangkat pintar. Popularitas IoT meningkat signifikan pada tahun 2018 dengan sekitar 15 miliar perangkat terhubung, dan jumlah ini diprediksi terus bertambah.

Manfaat utama IoT meliputi otomatisasi kerja, efisiensi energi dan biaya, akses informasi secara real-time dari jarak jauh, serta percepatan proses pengambilan keputusan berbasis data. Adapun bidang penerapan IoT sangat luas, mulai dari kesehatan, pertanian, lingkungan, transportasi, infrastruktur, hingga rumah pintar.

1.1.1. Revolusi Industri

Revolusi Industri adalah perubahan besar dalam cara manusia bekerja dan memproduksi barang, dari yang awalnya berbasis tenaga manusia/hewan menjadi menggunakan mesin dan teknologi modern.

1.1.1.1. Revolusi Industri 1.0 (abad ke-18) – Mesin Uap

Revolusi Industri 1.0 bermula di Inggris ketika James Watt menemukan dan mengembangkan mesin uap. Inovasi ini mengubah proses produksi yang sebelumnya mengandalkan tenaga manusia dan hewan menjadi tenaga mesin. Mesin uap digunakan pada industri tekstil, alat tenun, hingga kereta api uap. Mesin ini bekerja dengan memanfaatkan dorongan piston dari uap panas hasil pemanasan air menggunakan batu bara sehingga dapat menggerakkan berbagai mekanisme mesin.

1.1.1.2. Revolusi Industri 2.0 (akhir abad ke-19) – Listrik & Produksi Massal

Revolusi Industri 2.0 ditandai dengan ditemukannya listrik, pengembangan lini perakitan (assembly line), dan penerapan produksi massal. Industri mulai beralih dari penggunaan tenaga uap menuju energi listrik yang memungkinkan proses manufaktur berlangsung lebih cepat, efisien, dan dalam skala besar. Pada era ini kualitas dan kuantitas produksi meningkat secara signifikan.

1.1.1.3. Revolusi Industri 3.0 (akhir abad ke-20) – Elektronik, Komputer & Otomatisasi

Revolusi Industri 3.0 ditandai dengan munculnya teknologi elektronik, komputer, dan sistem otomatisasi. Mesin-mesin industri mulai dikendalikan oleh perangkat digital, robot industri sederhana, serta sistem kontrol otomatis seperti PLC. Teknologi ini mengurangi ketergantungan pada tenaga manusia, meningkatkan akurasi, serta memungkinkan proses produksi yang lebih stabil dan ter-standarisasi.

1.1.1.4. Revolusi Industri 4.0 (abad ke-21) – IoT, AI & Cyber-Physical Systems

Revolusi Industri 4.0 mengintegrasikan teknologi siber-fisik, Internet of Things (IoT), kecerdasan buatan (AI), big data, dan komputasi awan. Pada era ini, setiap perangkat dan sistem industri dapat saling berkomunikasi secara real-time, menghasilkan proses yang cerdas, adaptif, dan sangat efisien. Konsep smart factory pun lahir, di mana proses produksi mampu mengatur dirinya sendiri melalui otomatisasi tingkat lanjut.

1.2. Dasar-Dasar Elektronika

Elektronika merupakan ilmu yang mempelajari alat listrik arus lemah yang dioperasikan dengan cara mengontrol aliran elektron atau partikel bermuatan listrik dalam suatu alat seperti komputer, peralatan elektronik, term kopel, semikonduktor dan lain lain. Proses ini dimulai dari Thomas Alva Edison untuk menemukan aliran elektron.

1.2.1. Komponen Dasar Elektronika

Dalam bidang elektronika, komponen dasar secara umum dikategorikan menjadi dua kelompok, yakni komponen aktif dan komponen pasif, berdasarkan karakteristik kerja serta kebutuhan energinya.

1.2.1.1 Komponen Aktif

Komponen aktif adalah komponen yang membutuhkan sumber energi eksternal (misalnya baterai, power supply) untuk dapat beroperasi, dan dapat menguatkan (amplify) sinyal. Arus listrik yang dibutuhkan arus AC maupun arus DC. Contoh komponen aktif: Transistor (NPN, PNP, MOSFET), IC (Integrated Circuit), Dioda (LED, Zener, Rectifier), SCR / TRIAC, Op-Amp (Operational Amplifier), Microcontroller (Arduino, ATmega, ESP32), BJT / FET.

A. Transistor

Transistor adalah komponen elektronika aktif yang berfungsi untuk menguatkan sinyal, mengendalikan arus, atau bekerja sebagai saklar elektronik. Terdapat dua jenis utama transistor, yaitu BJT (Bipolar Junction Transistor) dan FET (Field Effect Transistor). Pada transistor BJT, terdapat dua tipe yaitu NPN dan PNP. Tipe NPN akan menghantarkan arus dari collector ke emitter ketika diberikan arus kecil positif pada base, sehingga sering digunakan pada rangkaian switching. Sementara itu, transistor PNP menghantarkan arus dari emitter ke collector ketika base memiliki tegangan lebih rendah dari emitter. Pada BJT, kaki-kakinya terdiri atas Base (B) sebagai input kontrol, Collector (C) sebagai jalur masuk arus utama, dan Emitter (E) sebagai jalur keluarnya arus. Selain BJT, terdapat juga transistor MOSFET, yaitu jenis FET yang sangat sensitif terhadap tegangan dan banyak digunakan untuk driver motor, pengatur daya, serta aplikasi power switching. MOSFET memiliki tiga kaki utama: Gate (G) sebagai kontrol, Drain (D) sebagai jalur masuk arus, dan Source (S) sebagai jalur keluarnya arus.

B. Dioda

Dioda adalah komponen elektronika yang berfungsi untuk mengalirkan arus listrik hanya ke satu arah. Dioda bekerja berdasarkan prinsip p-n junction, di mana arus dapat mengalir ketika berada pada kondisi forward bias dan akan terhambat ketika berada pada reverse bias. Komponen ini umum digunakan sebagai penyearah (rectifier) pada rangkaian catu daya, pelindung polaritas terbalik, serta pengatur sinyal pada berbagai rangkaian elektronika. Terdapat beberapa jenis dioda seperti dioda LED yang memancarkan cahaya, dioda Zener untuk stabilisasi tegangan, dan dioda Schottky yang memiliki kecepatan switching tinggi.

C. IC (Integrated Circuit)

IC atau Integrated Circuit adalah rangkaian elektronika mini yang terdiri dari banyak komponen seperti transistor, resistor, kapasitor, dan dioda yang terintegrasi dalam satu chip kecil. IC dirancang untuk melakukan fungsi tertentu, mulai dari penguatan sinyal, pemrosesan data, logika digital, pengatur tegangan, hingga fungsi mikroprosesor. Dengan ukurannya yang kecil namun berkemampuan tinggi, IC menjadi komponen penting dalam hampir seluruh perangkat elektronik modern seperti komputer, smartphone, sensor, hingga peralatan industri.

1.2.1.2. Komponen Pasif

Komponen pasif adalah komponen yang tidak membutuhkan sumber energi eksternal untuk bekerja dan tidak dapat memperkuat sinyal hanya merespon sinyal yang diberikan. Contoh komponen pasif: Resistor, Kapasitor (Capacitor), Induktor (Coil), Transformator, Potensiometer,  Speaker (kategori pasif jika tanpa amplifier), Kabel dan konektor.

A. Resistor

Resistor adalah komponen elektronika pasif yang berfungsi untuk membatasi, mengatur, atau mengurangi arus listrik dalam suatu rangkaian. Resistor bekerja berdasarkan hukum Ohm, di mana besar hambatan akan memengaruhi seberapa besar arus yang dapat mengalir. Komponen ini digunakan pada hampir semua rangkaian elektronik, baik untuk pembagi tegangan, pengatur arus LED, hingga pengaman rangkaian. Nilai resistansi biasanya ditentukan dalam satuan Ohm (Ω) dan dapat dibaca melalui kode warna atau angka yang tertera pada bodinya.

 B. Kapasitor

Kapasitor adalah komponen elektronika pasif yang berfungsi untuk menyimpan muatan listrik sementara. Komponen ini terdiri dari dua pelat konduktor yang dipisahkan oleh bahan dielektrik. Ketika kapasitor terhubung ke sumber tegangan, ia akan menyimpan energi dan melepaskannya kembali saat diperlukan. Kapasitor banyak digunakan pada rangkaian filter, coupling, decoupling, dan timer. Kapasitansinya diukur dalam satuan Farad (F), namun pada umumnya digunakan satuan lebih kecil seperti mikrofarad (µF), nanofarad (nF), atau pikofarad (pF).

C. Induktor

Induktor adalah komponen elektronika pasif yang berfungsi menyimpan energi dalam bentuk medan magnet ketika dialiri arus listrik. Komponen ini biasanya terbuat dari lilitan kawat yang membentuk kumparan. Induktor memiliki sifat menahan perubahan arus sehingga sering digunakan dalam rangkaian filter, power supply, converter DC-DC, dan sistem frekuensi radio (RF). Nilai induktansi diukur dalam satuan Henry (H), dengan versi lebih kecil seperti milihenry (mH) dan mikrohenry (µH) yang umum dipakai pada rangkaian praktis.

1.2.2. Penjelasan Singkat Elektronika

Elektronika adalah ilmu yang mempelajari alat listrik arus lemah yang mengendalikan aliran elektron atau partikel bermuatan dalam rangkaian seperti komputer, termokopel, dan semikonduktor. Perkembangannya dimulai sejak penemuan Thomas Alva Edison tentang perpindahan elektron, dilanjutkan oleh Fleming dengan dioda dan Lee De Forest dengan triode. Masuk abad ke-20, elektronika semakin maju dengan hadirnya tabung hampa, televisi, dan terutama transistor pada 1948 yang menggantikan tabung sebagai penguat. Pada 1958, ditemukan IC (Integrated Circuit) yang kemudian berkembang menjadi mikroprosesor, membuat perangkat elektronik semakin kecil, efisien, dan bertenaga. Dalam kehidupan modern, elektronika banyak diterapkan di bidang medis seperti EKG dan termometer digital, di industri untuk mesin-mesin otomatis dan komputerisasi produksi, serta dalam komunikasi yang memungkinkan pengiriman informasi jarak jauh melalui radio, telepon, dan komputer.

Elektronika memiliki peran penting di berbagai bidang kehidupan. Dalam kesehatan, elektronika digunakan pada alat-alat medis seperti sensor, detektor, dan peralatan diagnostik untuk mendukung proses pemeriksaan pasien sehingga lebih cepat dan akurat. Di lingkungan, elektronika diterapkan untuk membantu sistem peringatan dini bencana, pemantauan kualitas udara dan air, serta keberlanjutan energi. Pada transportasi, perkembangan elektronika mendukung terciptanya kendaraan modern yang lebih aman, efisien, dan nyaman, seperti sistem navigasi, kontrol mesin, dan keselamatan berkendara. Sementara itu, di pendidikan, elektronika menunjang proses belajar mengajar melalui alat bantu pembelajaran digital, media interaktif, dan perangkat yang meningkatkan kualitas pembelajaran. Secara keseluruhan, elektronika sangat berperan dalam mempermudah aktivitas manusia dan meningkatkan kualitas hidup di berbagai sektor.

1.3. Listrik AC Dan DC

Listrik merupakan energi yang dihasilkan oleh pergerakan muatan listrik dari titik bermuatan positif (+) menuju titik bermuatan negatif (–) melalui sebuah medium atau konduktor. Hampir seluruh perangkat elektronik modern—sekitar 80% kebutuhan manusia—bergantung pada energi listrik untuk dapat beroperasi.

Arus listrik adalah laju aliran muatan listrik melalui suatu penghantar dalam setiap satuan waktu. Muatan listrik dibawa oleh dua partikel utama, yaitu elektron (bermuatan negatif) dan proton (bermuatan positif), sedangkan neutron bersifat netral. Pergerakan elektron inilah yang menjadi dasar munculnya arus listrik.

Arus listrik dikelompokkan menjadi dua jenis utama, yaitu:

1. Arus Searah (DC – Direct Current)
2. Arus Bolak-balik (AC – Alternating Current)

1.3.1. Listrik DC (Direct Current)

1.3.1.1. Pengertian Listrik DC

Arus listrik DC merupakan arus listrik yang mengalir dalam satu arah tetap dan memiliki nilai tegangan yang konstan terhadap waktu. Sistem DC dipopulerkan oleh Thomas Alva Edison pada masa awal perkembangan sistem penerangan listrik.

1.3.1.2. Sumber Listrik DC

Sumber-sumber arus DC meliputi:

• Baterai dan aki
• Panel/sel surya
• Adaptor atau power supply DC
• Generator DC
• Supercapacitor atau sel energi terbarukan lainnya

Arus DC banyak ditemukan pada perangkat elektronik portable dan sistem kelistrikan kendaraan.

1.3.1.3. Karakteristik Arus DC

• Tegangan stabil dan tidak berubah terhadap waktu
• Arah arus tetap (polaritas + dan – tidak berganti)
• Bentuk gelombang datar/konstan
• Sangat ideal untuk rangkaian elektronik sensitif

Penggunaannya banyak ditemukan pada:

•   Laptop, radio, sensor, mikrokontroler
• Mainan elektronik
• Sistem kelistrikan mobil/motor
• Perangkat baterai/portable

1.3.2. Listrik AC (Alternating Current)

1.3.2.1. Pengertian Listrik AC

Listrik AC adalah arus listrik yang arah dan besar tegangannya berubah secara periodik. Arus ini dikembangkan oleh Nikola Tesla dan menjadi standar utama sistem kelistrikan dunia karena mampu ditransmisikan pada jarak jauh secara efisien.

1.3.2.2. Sumber Listrik AC

Arus AC umumnya berasal dari pembangkit listrik seperti:

• PLTA (Pembangkit Listrik Tenaga Air)
• PLTU (Tenaga Uap)
• PLTG (Tenaga Gas)
• PLTS skala besar (via inverter)
• Tegangan AC dihasilkan oleh generator AC yang bekerja berdasarkan prinsip induksi elektromagnetik.

1.3.2.3. Karakteristik Arus AC

• Tegangan berubah terhadap waktu
• Polaritas berganti-ganti (+ menjadi – dan sebaliknya)
• Umumnya berbentuk gelombang sinus
• Mudah diubah tegangannya menggunakan transformator
• Lebih efisien untuk distribusi jarak jauh

Aplikasi AC meliputi:

• Televisi, kulkas, mesin cuci
• Kipas angin, lampu rumah
• Mesin-mesin industri dan motor listrik

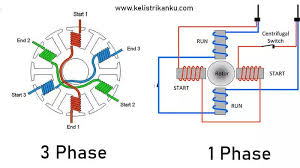

1.3.3. Jenis Tegangan Pada Listrik AC

1.3.3.1. Single Phase

Single phase adalah jenis tegangan AC yang paling umum digunakan dalam instalasi rumah tangga. Sistem ini terdiri dari satu kabel fase dan satu kabel netral. Tegangan standar single phase biasanya sekitar 220 volt. Sistem ini cocok untuk beban listrik ringan hingga menengah, seperti lampu, kipas angin, dan peralatan elektronik rumah.

 1.3.3.2. Triple Phase (Three Phase)

Triple phase adalah jenis tegangan AC yang digunakan pada instalasi industri untuk beban listrik besar. Sistem ini terdiri dari tiga kabel fase yang dikenal sebagai R, S, dan T. Tegangan standar tiga fase biasanya mencapai 380 volt. Sistem ini mampu menghantarkan daya lebih besar secara efisien dan stabil, sehingga banyak digunakan untuk mesin-mesin industri dan motor listrik berdaya tinggi.

1.4. Implementasi Elektronika Pada Kehidupan Dan Industri

Elektronika memiliki peranan besar dalam kehidupan sehari-hari dan industri modern. Pada bidang kesehatan, elektronika digunakan dalam alat medis seperti EKG untuk mendeteksi sinyal jantung, termometer digital berbasis sensor, serta MRI dan CT-Scan untuk analisis medis. Pada sektor otomotif, elektronika diterapkan pada ECU yang mengontrol sistem mesin kendaraan, sensor oksigen dan sensor temperatur untuk optimasi pembakaran, serta sistem ABS untuk meningkatkan keselamatan berkendara.

Dalam dunia industri, elektronika hadir melalui penggunaan PLC sebagai pengendali mesin otomatis, sensor proximity sebagai detektor objek dalam proses produksi, inverter untuk mengatur kecepatan motor, dan HMI untuk monitoring jalur produksi secara real-time. Pada era IoT dan smart factory, elektronika berperan penting melalui integrasi sensor suhu, kelembaban, tekanan, dan getaran yang terhubung ke jaringan internet serta mikrokontroler seperti Arduino atau ESP32 yang memungkinkan sistem bekerja secara cerdas dan otomatis.

Selain itu, elektronika juga sangat dekat dengan kehidupan sehari-hari melalui perangkat digital seperti smartphone, laptop, kamera digital, smart TV, dan perangkat rumah tangga modern seperti AC, kulkas, dan mesin cuci. Penerapan elektronika membuat perangkat-perangkat tersebut bekerja secara efisien, cepat, dan cerdas, sehingga membantu aktivitas manusia menjadi lebih mudah, aman, dan produktif.
