1. Perintah Modifikasi dan Objek Kompleks

Perintah	Fungsi Utama
Fillet & Chamfer	Melengkungkan sudut tajam atau memotong sudut dengan garis miring.
Offset & Array	Menggandakan objek dengan jarak tertentu (linier, melingkar, atau mengikuti jalur/path).
Trim & Extend	Memotong garis yang berlebih atau memperpanjang garis hingga batas tertentu.
Hatch & Gradient	Memberikan tekstur, arsiran material, atau gradasi warna pada area tertutup.
Join & Region	Menyatukan kumpulan garis terpisah menjadi satu kesatuan objek (Polyline).
Dimensioning	Pemberian ukuran presisi (Linear, Aligned, Radius, Angular) untuk standar manufaktur.

1. Penguasaan Geometric Constraints (Kendali Geometri)

Memahami hubungan antar objek sangat penting untuk menciptakan desain yang presisi dan parametrik. Berikut adalah perintah utama yang dikuasai:

Coincident & Concentric: Menghubungkan titik antar garis serta menyatukan titik pusat pada lingkaran atau busur.
Tangent: Memastikan kurva dan garis bersentuhan halus pada satu titik tanpa berpotongan.
Parallel & Perpendicular: Mengatur garis agar sejajar atau tegak lurus sempurna ($90^\circ$).
Equal & Symmetric: Menyamakan ukuran beberapa objek secara otomatis dan membuat objek cermin yang identik terhadap sumbu tertentu.
Collinear: Memaksa dua atau lebih garis berada dalam lintasan linier yang sama.
Fix/Unfix: Mengunci posisi atau ukuran objek agar tidak bergeser saat dilakukan perubahan pada bagian lain.

Selain bentuk dasar, saya menguasai perintah lanjutan untuk mempercepat alur kerja desain:

Perintah	Fungsi Utama
Fillet & Chamfer	Melengkungkan sudut tajam atau memotong sudut dengan garis miring.
Offset & Array	Menggandakan objek dengan jarak tertentu (linier, melingkar, atau mengikuti jalur/path).
Trim & Extend	Memotong garis yang berlebih atau memperpanjang garis hingga batas tertentu.
Hatch & Gradient	Memberikan tekstur, arsiran material, atau gradasi warna pada area tertutup.
Join & Region	Menyatukan kumpulan garis terpisah menjadi satu kesatuan objek (Polyline).
Dimensioning	Pemberian ukuran presisi (Linear, Aligned, Radius, Angular) untuk standar manufaktur.

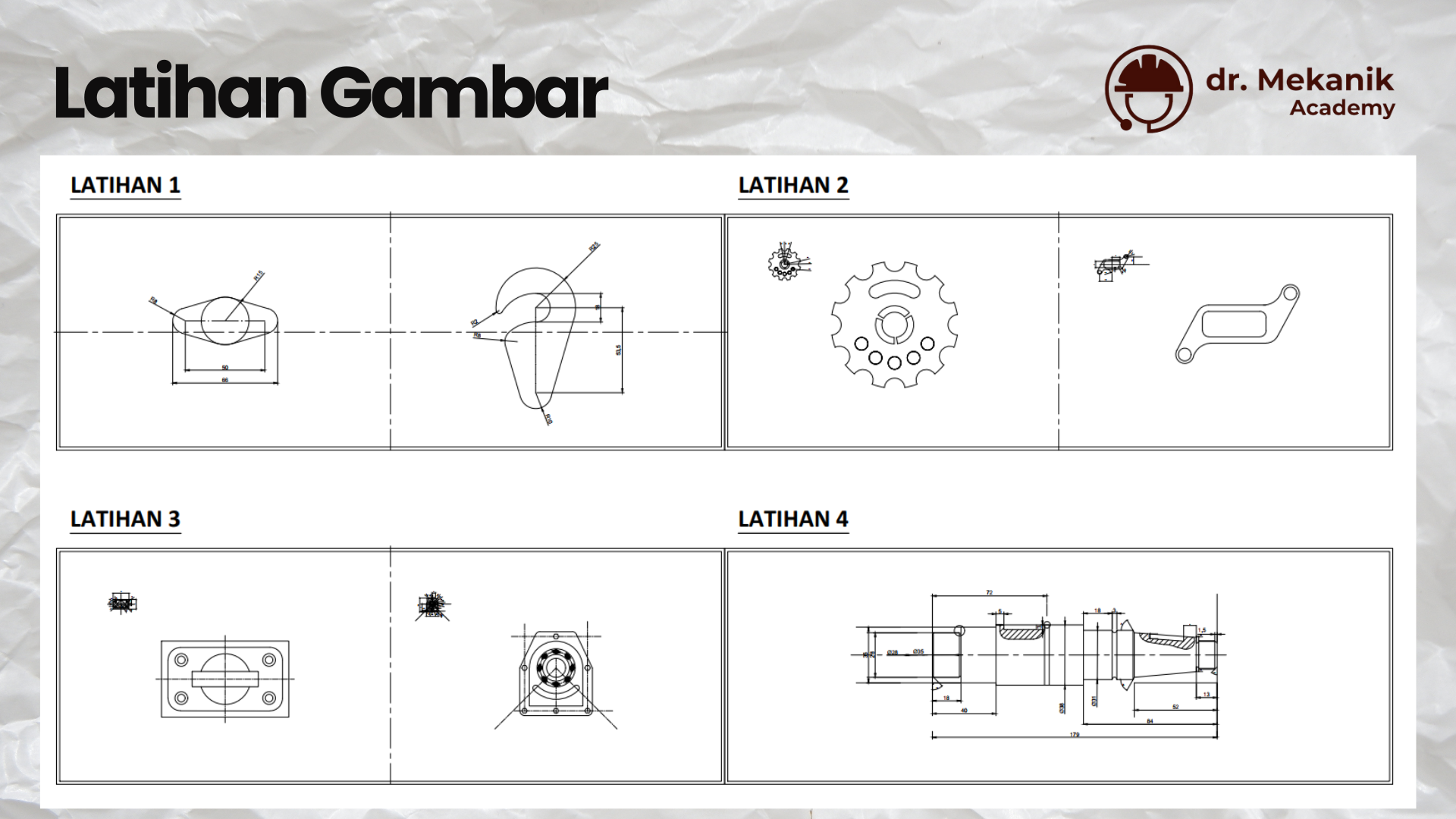

Bagian ini menunjukkan implementasi perintah di atas ke dalam gambar teknik nyata:

Fokus: Penggunaan Symmetry dan Tangent.
Deskripsi: Pembuatan objek hook (kait) dan plat pengunci menggunakan koordinat presisi serta perpaduan busur lingkaran yang halus.

Fokus: Polar Array dan Slotting.
Deskripsi: Desain Sprocket (gir) menggunakan perintah Array untuk repetisi gigi yang presisi dan pembuatan lengan ayun (arm) dengan teknik Fillet pada setiap sudut.

Fokus: Proyeksi Orthogonal.
Deskripsi: Menggambar komponen blok mesin dari dua sudut pandang berbeda untuk memastikan keselarasan dimensi antar pandangan.

Fokus: Sectioning dan Complex Dimensioning.
Deskripsi: Penggambaran poros bertingkat (stepped shaft) lengkap dengan detail alur pasak, simbol toleransi, dan arsiran penampang (Hatch) untuk menunjukkan bagian dalam komponen.
