Portofolio ini menjelaskan hasil pelatihan intensif dari dr. Mekanik Academy yang berfokus pada penguasaan perangkat lunak AutoCAD untuk bidang teknik (engineering). Fokus utama dari portofolio ini adalah mendemonstrasikan kemampuan dalam pembuatan gambar teknik 2D dan 3D yang presisi serta pemahaman mendalam terhadap berbagai fitur desain berbasis komputer. Tools AutoCAD berfungsi untuk menggambar berbagai objek atau elemen dalam desain. Tools di kategorikan menjadi bagian drawing, modify, annotation, layer dan 3D tools yang semuanya bekerja melalui perintah teks (command) atau ikon di toolbar untuk menggambar dan memidifikasi desain 2D/3D. Adapun tools yang digunakan dalam proses pengerjaan latihan diantaranya sebagai berikut :

• Perintah yaitu fungsi utama untuk mengerjaan
• Fillet & Chamfer berfungsi untuk melengkungkan sudut tajam atau memotong sudut dengan garis miring
• Offset & Array berfungsi untuk menggandakan objek dengan jarak tertentu seperti linear, lingkaran atau mengikuti jalur/path)
• Trim & Extend berfungsi untuk  memotong garis yang berlebihan dan memperpanjang garis hingga batas tertentu
• Hacth & Gradiennt berfungsi memberikan tekstur, arsiran material, atau gradasi warna pada area tertutup
• Joint & Region berfungsi untik menyatukan kumpulan garis terpisah menjadi satu kesatuan objek (Polyline)
• Dimensioning berfungsi untuk memberikan ukuran presisi (Linear, aligned, radius, angular) untuk standar manufaktur

Penjelasan AutoCAD

AutoCAD adalah perangkat lunak CAD (Computer-Aided Design) yang digunakan untuk membuat gambar teknik 2D dan model 3D. Dikembangkan oleh Autodessk, AutoCAD menjadi standar global di bidang desain teknik, arsitektur, mesin, sipil hingga elektro. Fungsi utama AutoCAD yaitu membuat gambar teknik presisi tinggi, membantu visualisasi desain dalam bentuk 2D maupun 3D, memudahkan modifikasi desain dengan tools editing yang fleksibel, mendukung standarisasi gambar teknik sesuai standar internasional (ISO, ANSI, dsb). Terdapat keunggulan AutoCAD adalah efisien dibanding menggambar manual, hasilnya lebih (rapi, detail dan akurat), mudah didokumentasikan dan disimpan dalam format digital (DWG, DXF, PDF), mendukung kolaborasi antar tim desain, dan terintegrasi dengan software lainnya

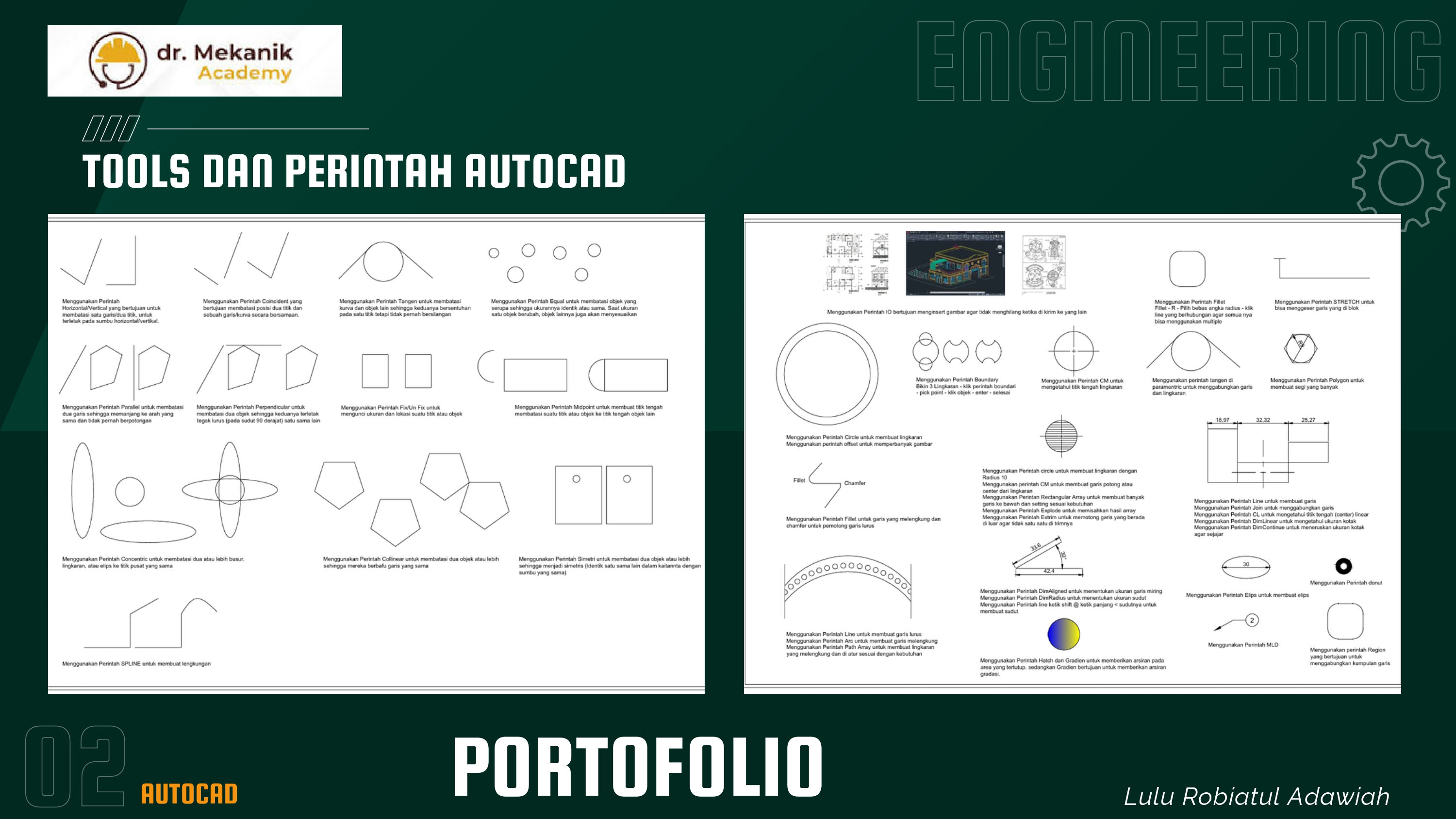

Perintah Menggambar (Drawing Tools)

Line adalah satu garis lurus yang berdiri sendiri
Polyline adalah gabungan beberapa garis dan/atau busur dalam 1 objek
Spline adalah kurva halus bebas yang mengikuti titik kontrol.

Perintah Mengubah Objek (Modify Tools)

Move untuk memindahkan Objek
Copy untuk menyalin Objek
Scale untuk memutar objek
Mirror untuk mencerminkan objek
Trim untuk memotong objek
Extend untuk memperpanjang objek
Offset untuk membuat garis sejajar
Fillet untuk sudut membulat
Chamfer untuk sudut serong
Array untuk duplikasi berpola
Stretch untuk menarik sebagian objek

Perintah Modifikasi dan Objek Kompleks

Perintah Constraints

• Horizontal/Vertical membatasi satu garis, atau dua titik, untuk terletak pada sumbu horizontal atau vertikal, manapun yang lebih dekat dengan perataan saat ini
• Coincident membatasi posisi dua titik atau sebuah titik dan sebuah garis atau kurva secara bersamaa.
• Tangen membatasi kurva dan objek lain sehingga keduanya bersentuhan pada satu titik tetapi tidak pernah beersilangan
• Equal membatasi objek yang serupa sehingga ukurannya identik
• Parallel membatasi dua garis sehingga memanjang ke arah yang sama dan tidak pernah berpotongan
• Fix/Un Fix mengunci ukuran dan lokasi suatu titik atau objek
• Midpoint yaitu membatasi suatu titik atau objek ke titik tengah objek lain
• Concentic membatasi dua atau lebih busur, lingkaran, atau ellips ke titik pusat yang sama
• Collinear membatasi dua objek atau lebih sehingga mereka berbagi garis yang sama
• Symmetry membatasi dua objek atau lebih sehingga menjadi simetris
• Culvature membatasi kelengkungan membatasi spline dan kurva sketsa lain untuk menciptakan kelengkungan kontinuitas G2 yang halus di antara keduanya

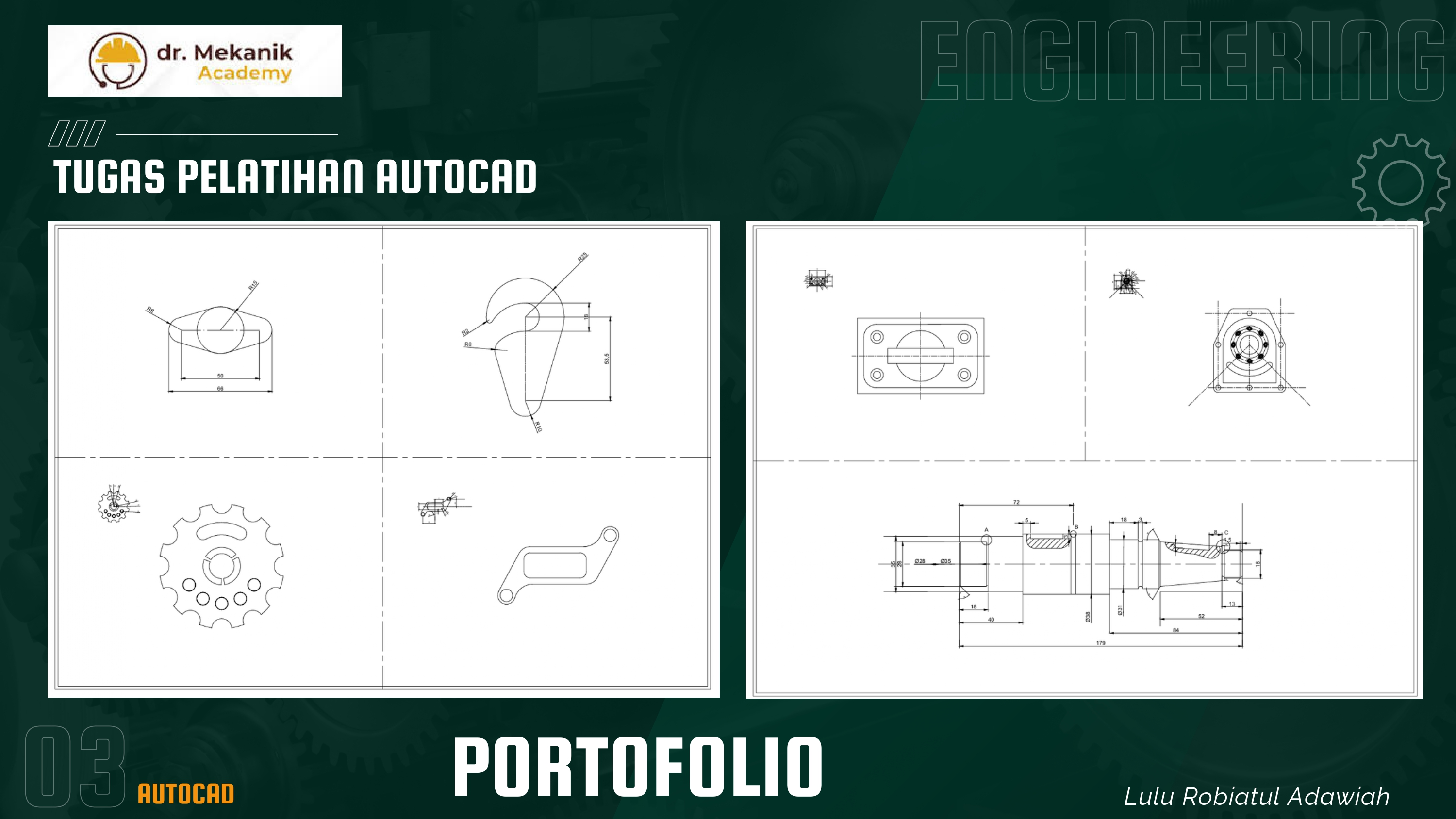

Pembahasan Latihan
Latihan 1
Fokus penggunaan Symmetry dan Tangen
Deskripsi pembuatan objek hook (kait) dan plat pengunci menggunakan koordinat presisi serta perpaduan busur lingkaran yang halus

Latihan 2
Fokus Plar Array dan Slotting
Deskripsi desain gir menggunakan perintah array untuk repetisi gigi yang presisi dan pembuatan lengan arm dengan teknik fillet pada setiap sudut

Latihan 3
Fokus Proyeksi Orthogonal
Deskripsi menggambar komponen blok mesin dari dua sudut panjang berbeda untuk memastikan keselarasan dimensi antar pandangan

Latihan 4
Fokus Sectioning dan Complex Dimensioning
Deskripsi menggambarkan poros bertingkat (stepped shaft) lengkap dengan detail alur pasak, simbol toleransi, dan arsiran penampang (Hatch) untuk menunjukkan bagian dalam komponen

Kesimpulan
Mampu mengerjakan latihan latihan dengan menggunakan tools dan perintah yang ada di AutoCAD
