Summary

Portofolio ini menjelaskan hasil pelatihan intensif dari dr. Mekanik Academy yang berfokus pada penguasaan perangkat lunak AutoCAD untuk bidang teknik (engineering). Fokus utama dari portofolio ini adalah mendemonstrasikan kemampuan dalam pembuatan gambar teknik 2D dan 3D yang presisi serta pemahaman mendalam terhadap berbagai fitur desain berbasis komputer. Tools AutoCAD berfungsi untuk menggambar berbagai objek atau elemen dalam desain. Adapun tools yang digunakan dalam proses pengerjaan latihan diantaranya sebagai berikut :

Perintah yaitu fungsi utama untuk mengerjakan
Fillet & Chamfer berfungsi untuk melengkungkan sudut tajam atau memotong sudut dengan garis miring
Offset & Array berfungsi untuk menggandakan objek dengan jarak tertentu seperti linear, lingkaran atau mengikuti jalur/path)
Trim & Extend berfungsi untuk memotong garis yang berlebihan dan memperpanjang garis hingga batas tertentu
Hatch & Gradient berfungsi memberikan tekstur, arsiran material, atau gradasi warna pada area tertutup
Join & Region berfungsi untuk menyatukan kumpulan garis terpisah menjadi satu kesatuan objek (Polyline)
Dimensioning berfungsi untuk memberikan ukuran presisi (Linear, aligned, radius, angular) untuk standar manufaktu

Description

Penjelasan AutoCAD

AutoCAD adalah perangkat lunak CAD (Computer-Aided Design) yang digunakan untuk membuat gambar teknik 2D dan model 3D. Dikembangkan oleh Autodesk, AutoCAD menjadi standar global di bidang desain teknik, arsitektur, mesin, sipil hingga elektro. Fungsi utama AutoCAD yaitu membuat gambar teknik presisi tinggi, membantu visualisasi desain dalam bentuk 2D maupun 3D, memudahkan modifikasi desain dengan tools editing yang fleksibel, mendukung standarisasi gambar teknik sesuai standar internasional (ISO, ANSI, dsb). Terdapat keunggulan AutoCAD adalah efisien dibanding menggambar manual, hasilnya lebih (rapi, detail dan akurat), mudah didokumentasikan dan disimpan dalam format digital (DWG, DXF, PDF), mendukung kolaborasi antar tim desain, dan terintegrasi dengan software lainnya.

Perintah Menggambar (Drawing Tools)

Line adalah satu garis lurus yang berdiri sendiri.

Polyline adalah gabungan beberapa garis dan/atau busur dalam 1 objek.

Spline adalah kurva halus bebas yang mengikuti titik kontrol.

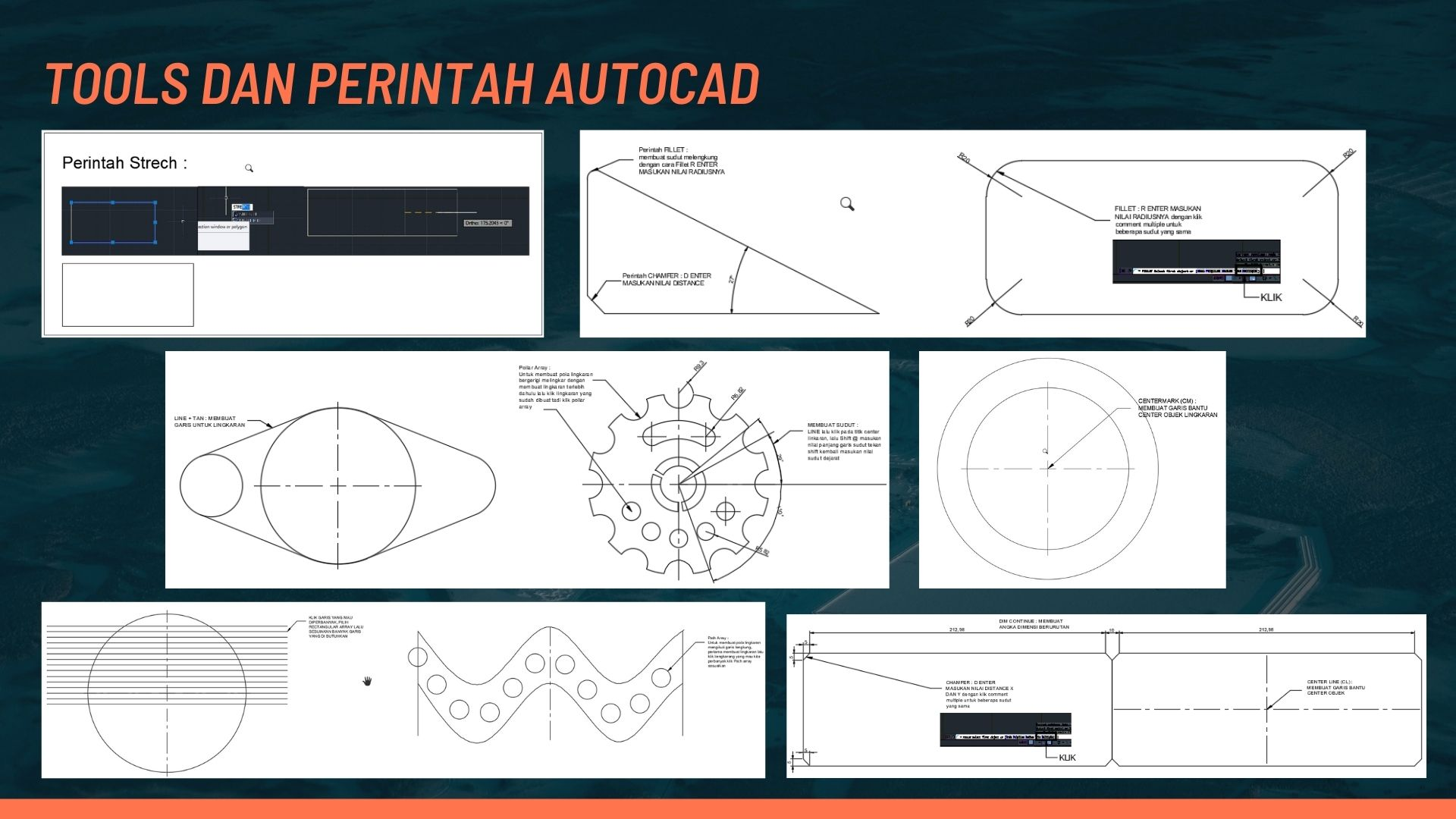

Perintah Mengubah Objek (Modify Tools)

Move untuk memindahkan Objek.

Copy untuk menyalin Objek.

Scale untuk memutar objek. (Catatan: Pada gambar tertulis Scale untuk memutar, namun secara teknis Scale digunakan untuk mengubah ukuran; Rotate digunakan untuk memutar).

Mirror untuk mencerminkan objek.

Trim untuk memotong objek.

Extend untuk memperpanjang objek.

Offset untuk membuat garis sejajar.

Fillet untuk sudut membulat.

Chamfer untuk sudut serong.

Array untuk duplikasi berpola.

Stretch untuk menarik sebagian objek.

Perintah Modifikasi dan Objek Kompleks

Perintah	Fungsi Utama
Fillet & Chamfer	Melengkungkan sudut tajam atau memotong sudut dengan garis miring.
Offset & Array	Menggandakan objek dengan jarak tertentu (linier, melingkar, atau mengikuti jalur/path).
Trim & Extend	Memotong garis yang berlebih atau memperpanjang garis hingga batas tertentu.
Hatch & Gradient	Memberikan tekstur, arsiran material, atau gradasi warna pada area tertutup.
Join & Region	Menyatukan kumpulan garis terpisah menjadi satu kesatuan objek (Polyline).
Dimensioning	Pemberian ukuran presisi (Linear, Aligned, Radius, Angular) untuk standar manufaktur.

Perintah Constraints

Horizontal/Vertical: membatasi satu garis, atau dua titik, untuk terletak pada sumbu horizontal atau vertikal, manapun yang lebih dekat dengan perataan saat ini.

Coincident: membatasi posisi dua titik atau sebuah titik dan sebuah garis atau kurva secara bersamaan.

Tangen: membatasi kurva dan objek lain sehingga keduanya bersentuhan pada satu titik tetapi tidak pernah bersilangan.

Equal: membatasi objek yang serupa sehingga ukurannya identik.

Parallel: membatasi dua garis sehingga memanjang ke arah yang sama dan tidak pernah berpotongan.

Fix/Un Fix: mengunci ukuran dan lokasi suatu titik atau objek.

Midpoint: yaitu membatasi suatu titik atau objek ke titik tengah objek lain.

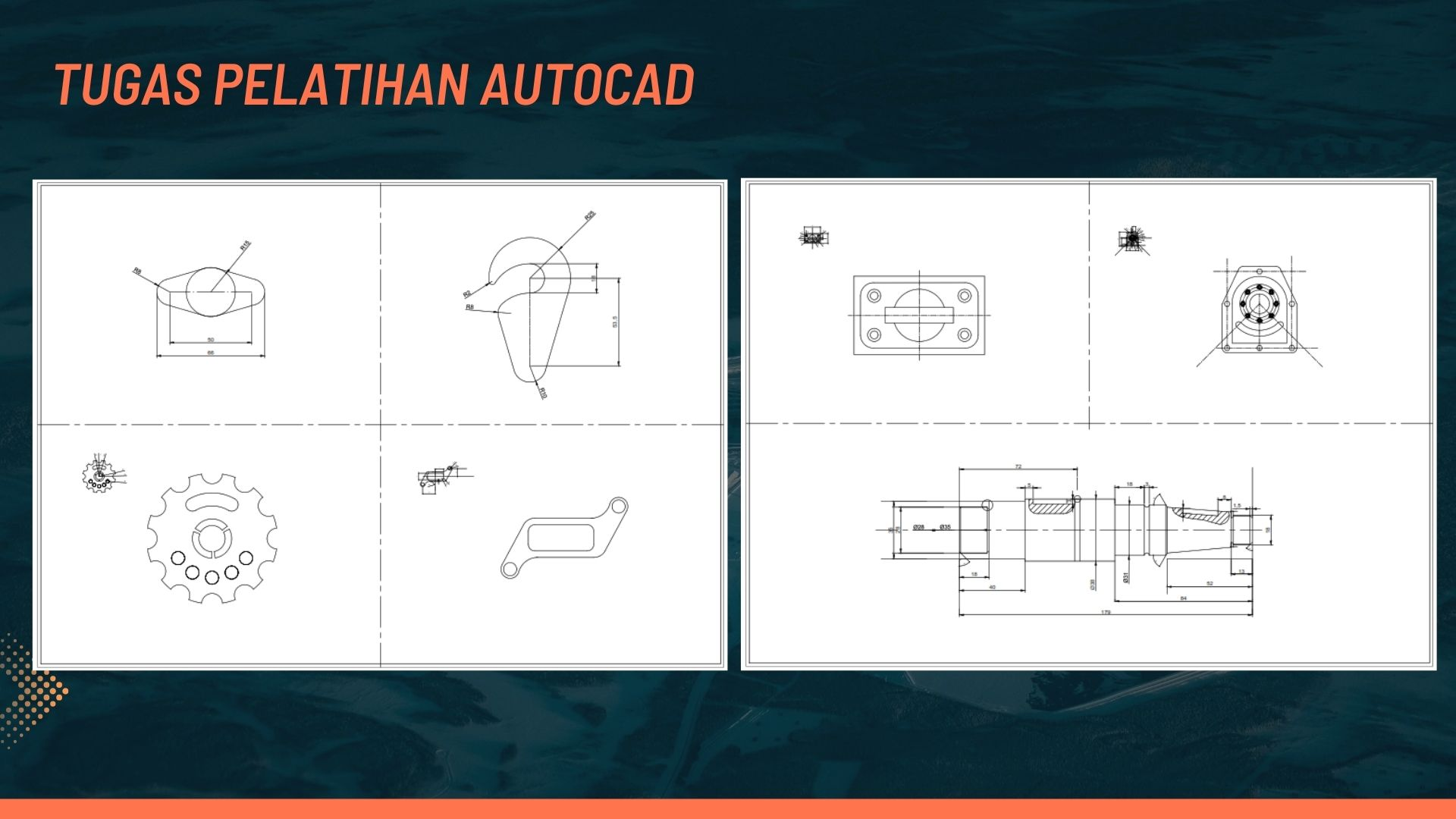

Pembahasan Latihan

Latihan 1: Fokus penggunaan Symmetry dan Tangen. Deskripsi pembuatan objek hook (kait) dan plat pengunci menggunakan koordinat presisi serta perpaduan busur lingkaran yang halus.

Latihan 2: Fokus Polar Array dan Slotting. Deskripsi desain gir menggunakan perintah array untuk repetisi gigi yang presisi dan pembuatan lengan arm dengan teknik fillet pada setiap sudut.

Latihan 3: Fokus Proyeksi Orthogonal. Deskripsi menggambar komponen blok mesin dari dua sudut pandang berbeda untuk memastikan keselarasan dimensi antar pandangan.

Latihan 4: Fokus Sectioning dan Complex Dimensioning. Deskripsi menggambarkan poros bertingkat (stepped shaft) lengkap dengan detail alur pasak, simbol toleransi, dan arsiran penampang (Hatch) untuk menunjukkan bagian dalam komponen.
