Portopolio ini mendeskripsikan bagaimana fungsi dan cara menggunakan sebagian tool yang ada dalam AUTOCAD.

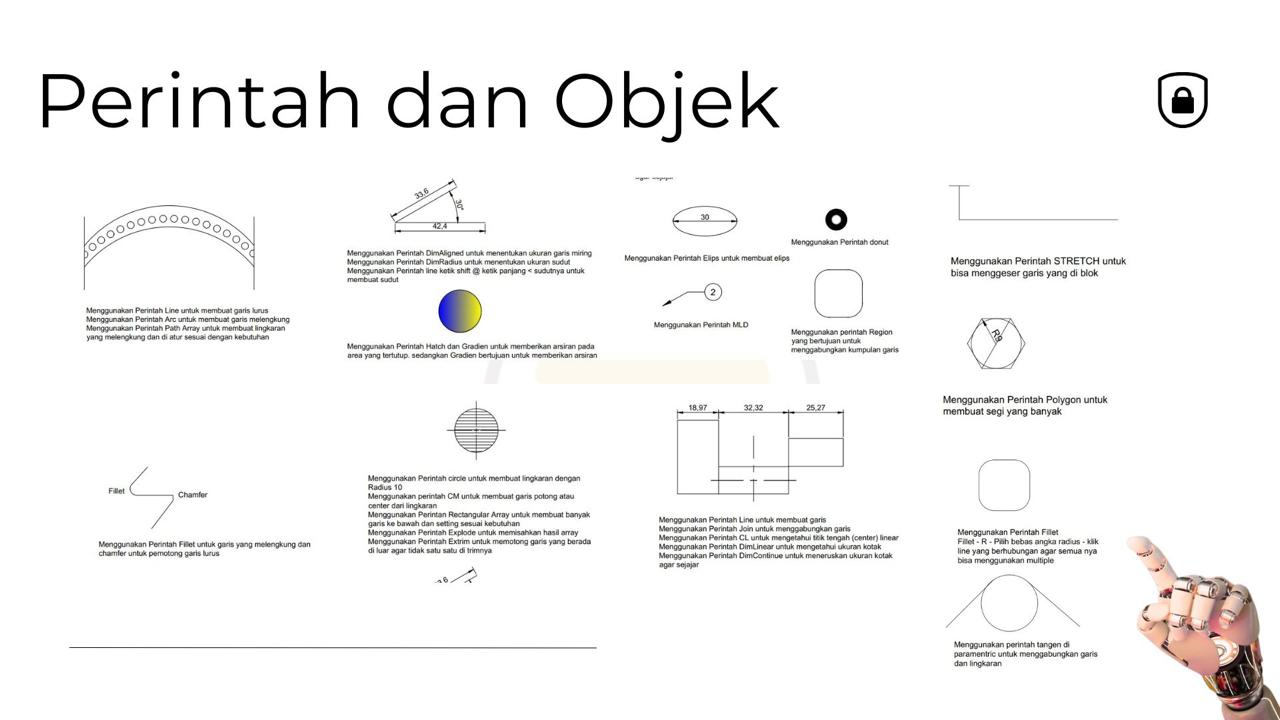

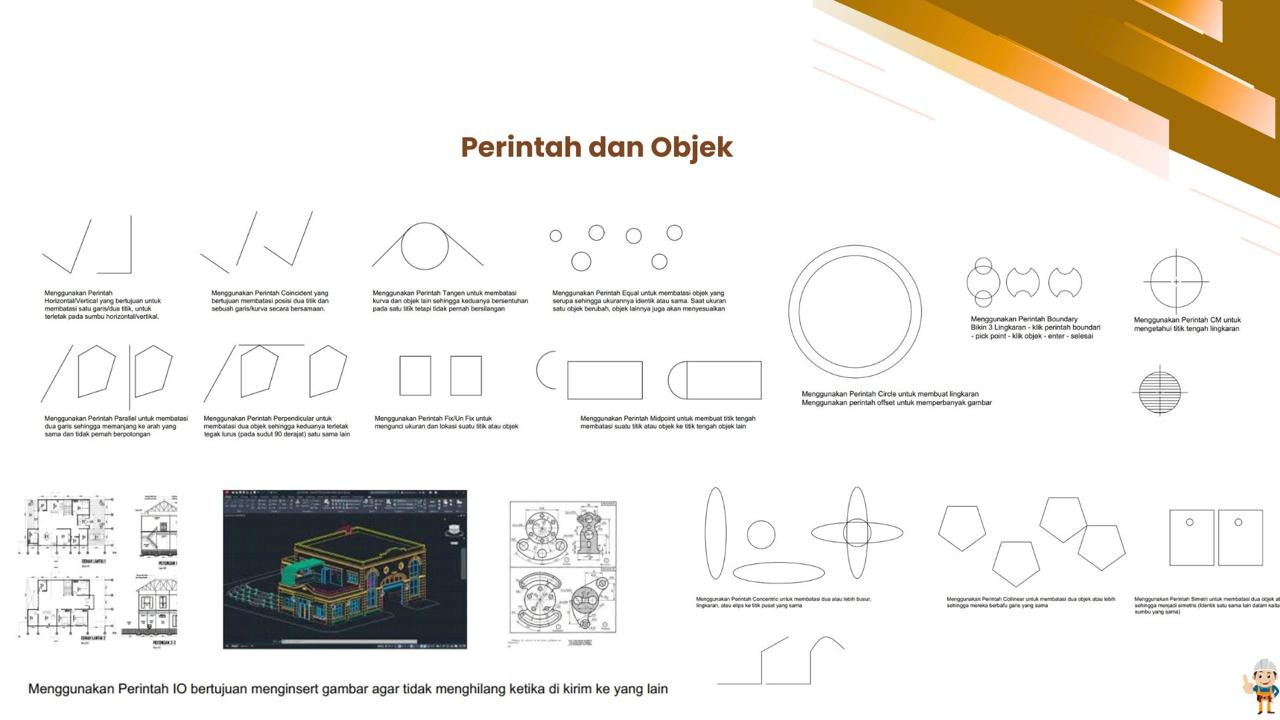

Dasar-Dasar Perintah & Objek (Dua Slide)Bagian ini menjelaskan kemampuan teknis dalam menggunakan software desain. Isinya seperti "kamus" cara membuat bentuk:

• Garis dan Sudut: Menjelaskan cara membuat garis lurus, garis sejajar, garis tegak lurus, hingga cara menyambung dua garis agar rapi.
• Bentuk Geometri: Menunjukkan cara membuat lingkaran, kotak (persegi), elips, dan segi banyak (poligon).
• Modifikasi: Ada penjelasan tentang cara memotong garis, memperbesar/memperkecil objek, serta memberikan arsiran (warna/pola) pada sebuah bidang.
• Keterangan Ukuran: Menunjukkan cara memberikan angka dimensi (panjang/lebar) agar gambar memiliki ukuran yang akurat.

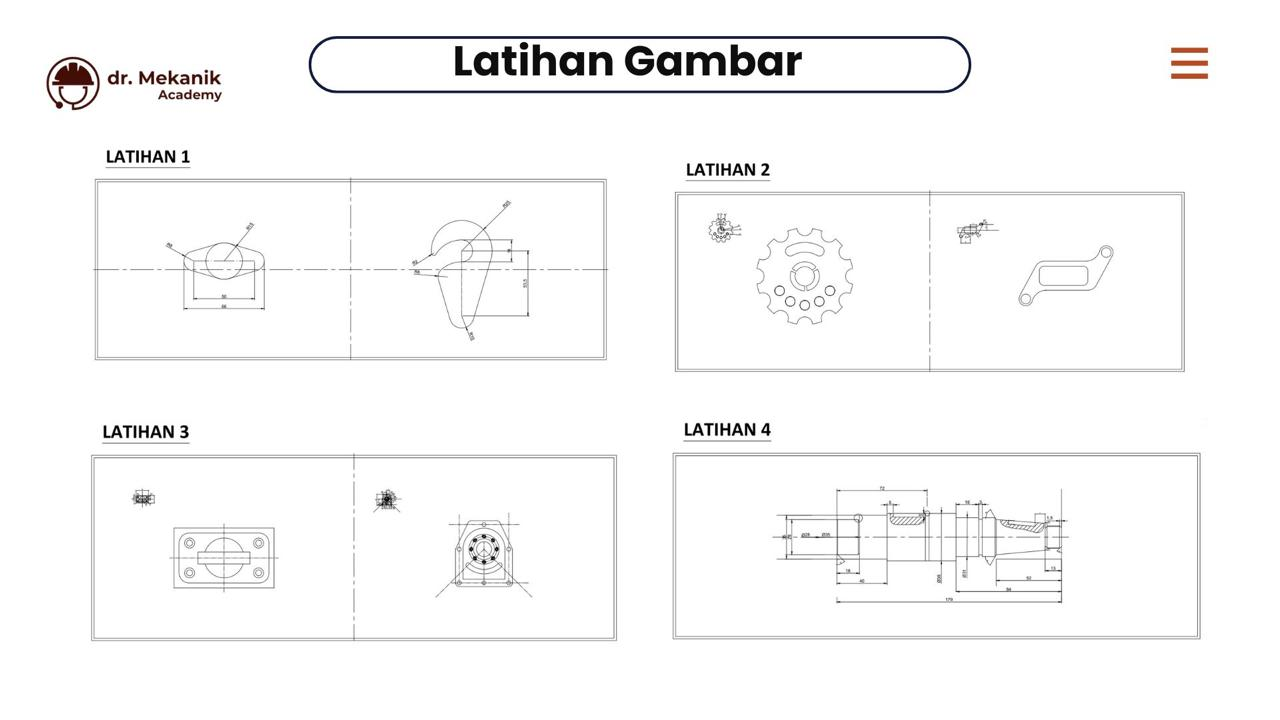

2. Latihan Gambar (Hasil Karya)

Halaman ini adalah bukti penerapan dari perintah-perintah tadi ke dalam objek nyata. Ada 4 latihan utama:

• Latihan 1 & 3: Gambar komponen mesin yang tampak dari atas atau depan, lengkap dengan garis tengah dan ukuran detail.
• Latihan 2: Gambar roda gigi (gear) dan komponen pengait. Ini menunjukkan ketelitian dalam membuat objek yang berulang dan presisi.
• Latihan 4: Gambar teknis sebuah poros atau as mesin (shaft) yang sangat detail, menunjukkan bagian luar dan bagian dalamnya secara teknis.
