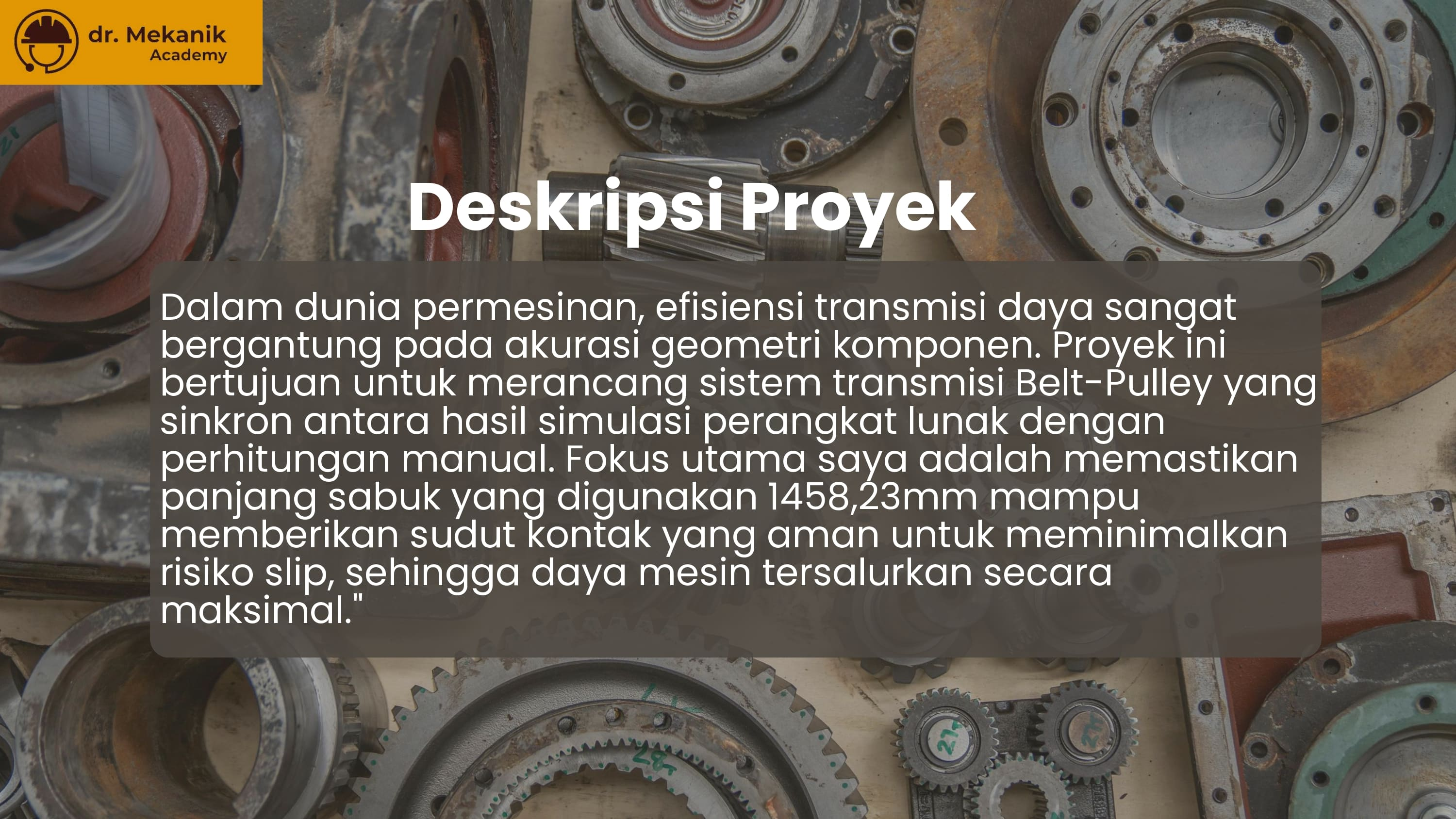

Deskripsi Proyek
Dalam dunia permesinan, efisiensi transmisi daya sangat bergantung pada akurasi geometri komponen. Proyek ini bertujuan untuk merancang sistem transmisi Belt-Pulley yang sinkron antara hasil simulasi perangkat lunak dengan perhitungan manual. Fokus utama saya adalah memastikan panjang sabuk yang digunakan 1458,23 mm mampu memberikan sudut kontak yang aman untuk meminimalkan risiko slip, sehingga daya mesin tersalurkan secara maksimal.
Studi Literatur: Menentukan rasio transmisi yang dibutuhkan (2:1).

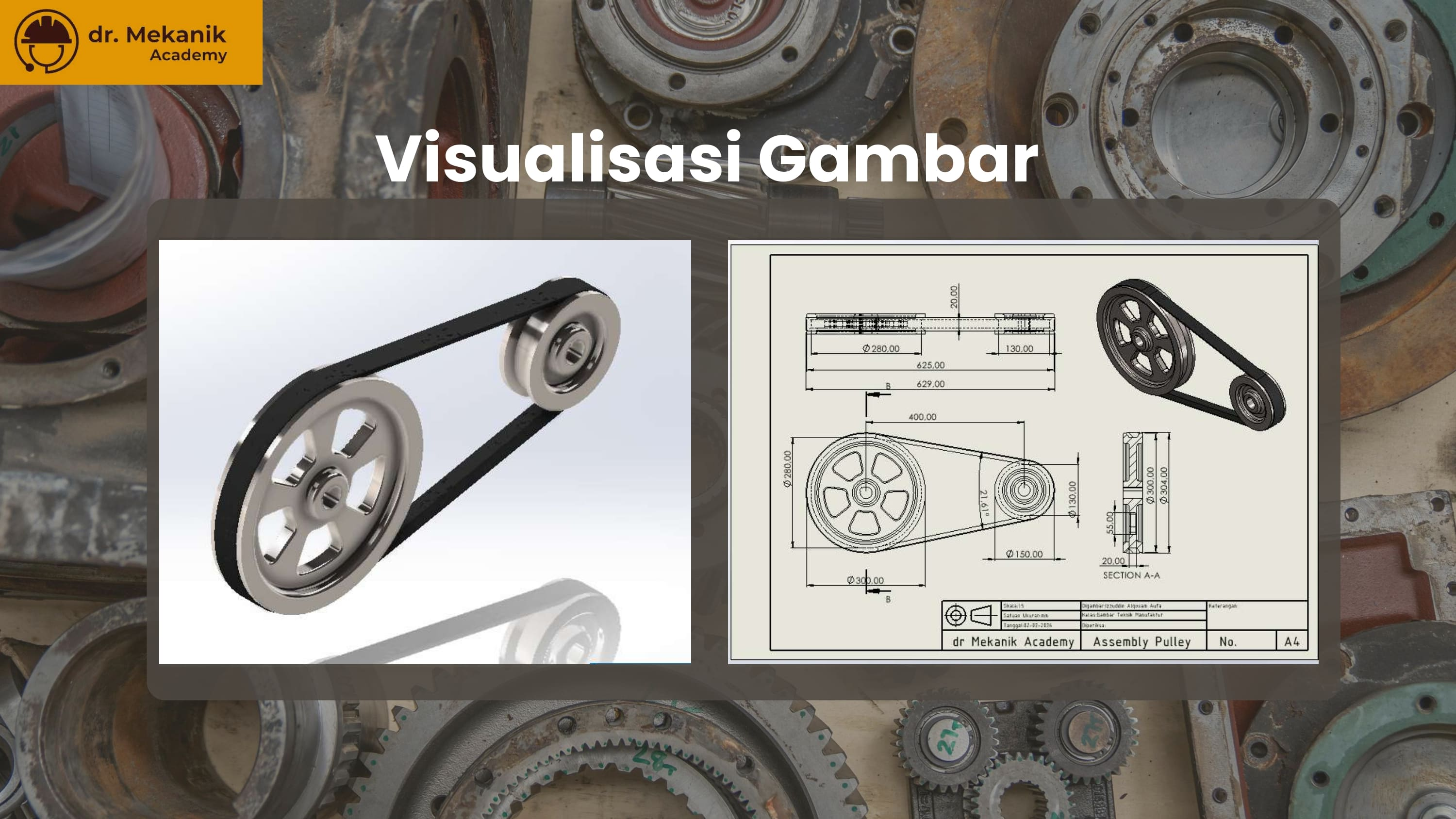

Pemodelan 3D: Menggunakan SOLIDWORKS untuk membuat Big Pulley R=150 mm dan Small Pulley R=75 mm.
Assembly & Simulation: Menghubungkan komponen menggunakan fitur Belt/Chain untuk mendapatkan panjang sabuk yang presisi.
Verifikasi Manual: Melakukan perhitungan matematis untuk memvalidasi model 3D.

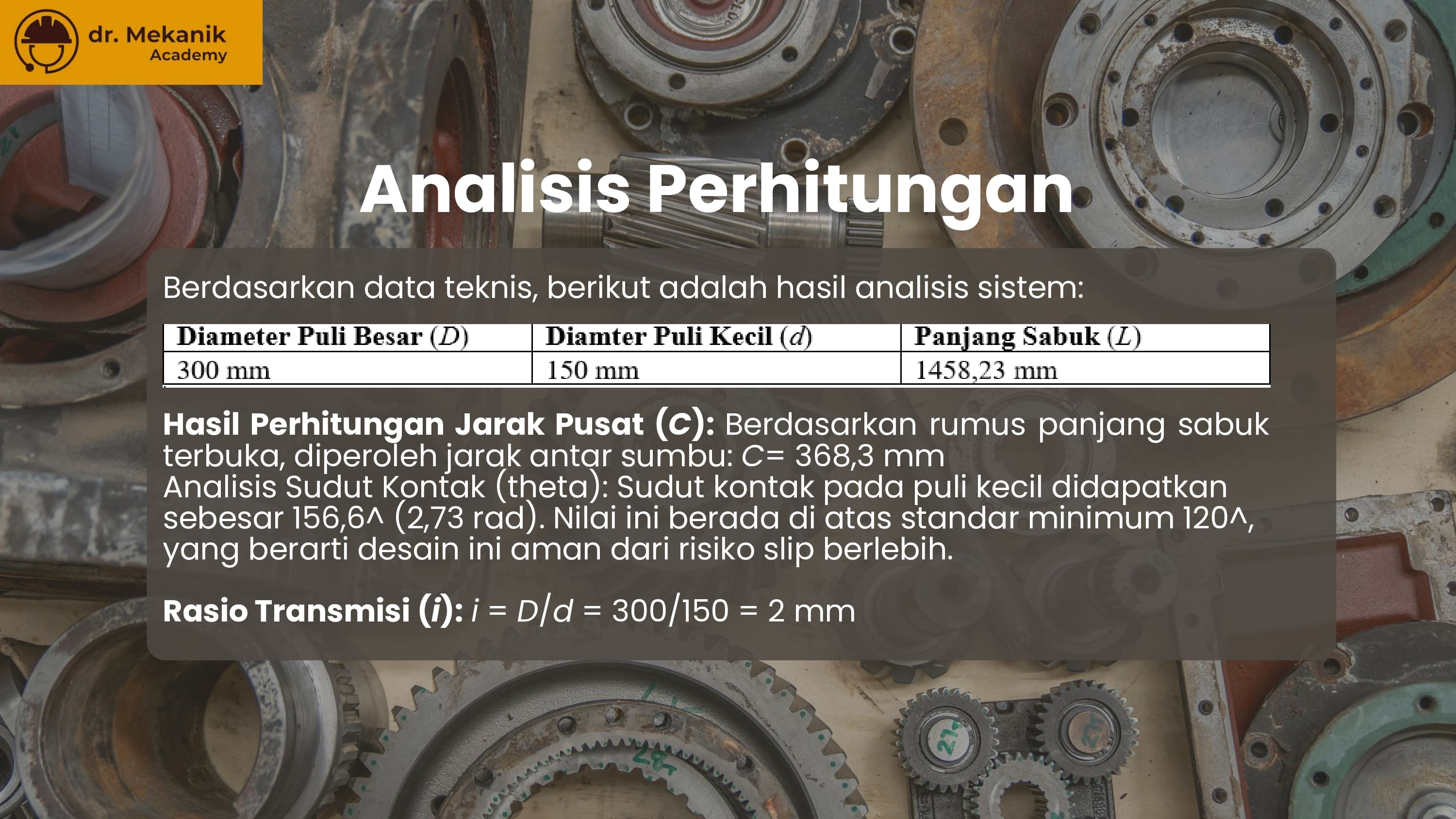

Berdasarkan data teknis, berikut adalah hasil analisis sistem:
Data Geometri:
Diameter Puli Besar (D)=300 mm
Diameter Puli Kecil (D)=150 mm
Panjang Sabuk (L)=1458,23 mm
Hasil Perhitungan Jarak Pusat (C):
Berdasarkan rumus panjang sabuk terbuka, diperoleh jarak antar sumbu:
C= 368,3 mm
Analisis Sudut Kontak (theta):
Sudut kontak pada puli kecil didapatkan sebesar 156,6^ (2,73rad}. Nilai ini berada di atas standar minimum 120^, yang berarti desain ini aman dari risiko slip berlebih.
