Perancangan V-Block Clamp: Optimalisasi Workholdin

Proyek ini fokus pada pengembangan alat bantu pencekaman (V-Block Clamp) yang dirancang khusus untuk meningkatkan akurasi dan stabilitas benda kerja silindris pada proses permesinan dengan toleransi tinggi.

1. Latar Belakang & Tantangan

Dalam manufaktur presisi, menjaga kestabilan benda kerja silindris selama proses clamping sering kali menjadi kendala. Alat pencekam standar terkadang kurang memberikan fleksibilitas, sehingga proyek ini hadir untuk mengatasi tantangan stabilitas pada operasi permesinan yang menuntut akurasi geometris maksimal.

2. Inovasi Desain

Desain ini mengintegrasikan beberapa fitur utama untuk mencapai efisiensi kerja:

Akurasi Geometris: Penggunaan profil V-block presisi yang mampu memusatkan benda kerja secara otomatis (self-centering).

Stabilitas Maksimal: Menggunakan sistem clamp tipe bridge (jembatan) dengan baut pengencang guna memastikan distribusi tekanan yang merata.

Ergonomi: Desain memungkinkan pemasangan dan pelepasan benda kerja secara cepat tanpa mengabaikan aspek keamanan.

3. Alur Pengembangan Produk

Proses pengerjaan dilakukan secara sistematis melalui beberapa tahapan teknis:

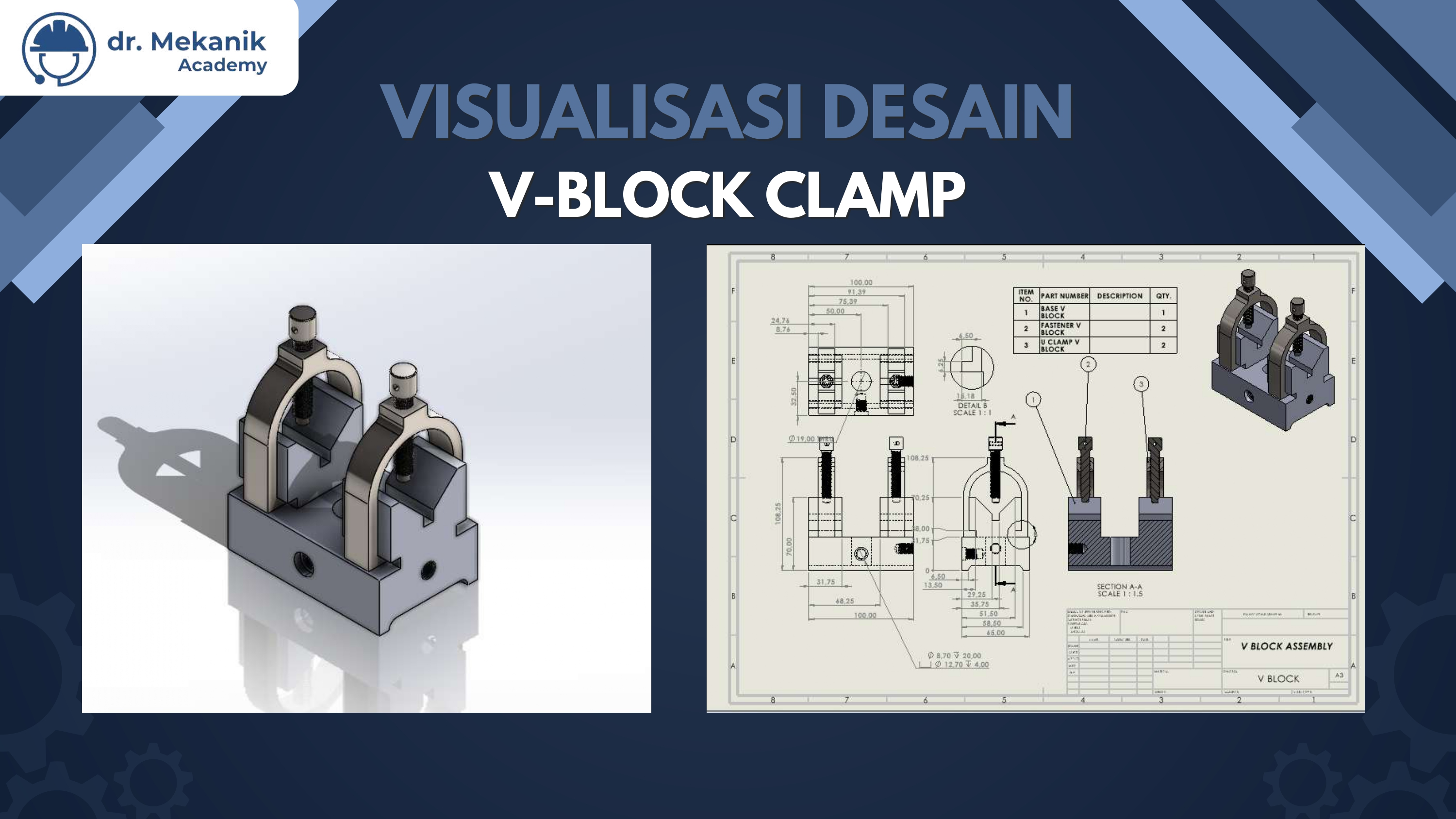

Pemodelan CAD & Assembly: Membangun komponen dasar dan memastikan fungsi mekanis berjalan sempurna melalui visualisasi 3D yang realistis.

Dokumentasi Teknis (2D Drawing): Menyusun gambar kerja yang mencakup pandangan utama, proyeksi, serta dimensi kritis (seperti dimensi dasar $100 \text{ mm} \times 70 \text{ mm}$) untuk kebutuhan produksi fisik.

Manajemen Material (BOM): Menyusun Bill of Materials yang terperinci, termasuk komponen Base V-Block, Fastener, dan U-Clamp untuk manajemen produksi yang lebih efisien.

4. Kesimpulan

Melalui optimalisasi pada workholding device ini, akurasi permesinan dapat ditingkatkan secara signifikan, sekaligus mengurangi potensi error akibat pergeseran benda kerja saat proses manufaktur berlangsung.
