Dasar Solidwork

SOLIDWORKS adalah perangkat lunak Computer-Aided Design (CAD) 3D yang digunakan untuk merancang, menyimulasikan, dan memvalidasi model produk mekanik sebelum diproduksi.

konsep dasar dan tiga pilar utama alur kerjanya software ini bekerja secara dimensi, jarak, dan hubungan antar-garis saling mengikat dan bisa diubah kapan saja.

Berikut adalah dasar-dasar utama yang wajib dipahami oleh setiap pemula:

1. Tiga Alur Kerja Utama

Saat membuka SOLIDWORKS, akan selalu memilih salah satu dari tiga jenis file ini:

• Part (.prtdot): Membuat komponen tunggal 3D (misalnya: baut, roda gigi, atau casing handphone).
• Assembly (.asmdot): Menggabungkan berbagai Part yang sudah dibuat menjadi satu kesatuan mesin atau produk utuh.
• Drawing (.drwdot): Mengubah model 3D (Part atau Assembly) menjadi gambar teknik 2D untuk dicetak dan diberikan ke orang bengkel/manufaktur. [1]

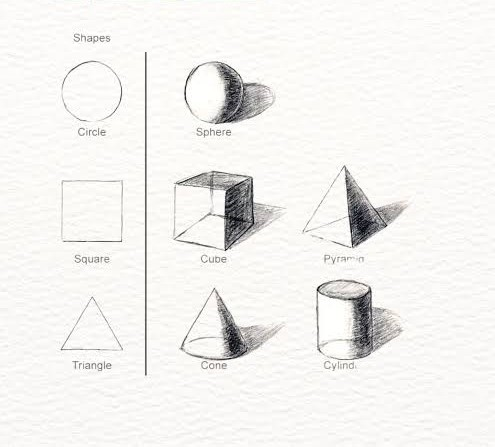

2. Konsep Desain 2D ke 3D

Hampir semua objek 3D di SOLIDWORKS dimulai dari sketsa 2D. Rumus dasarnya adalah:
( ext{Sketch (2D)}+ ext{Feature (3D)}= ext{Solid Object})

• Sketching (2D): Memilih bidang (Plane) seperti Front, Top, atau Right Plane, lalu menggambar bentuk dasar menggunakan alat seperti Line, Circle, Rectangle, atau Arc.
• Features (3D): Memberikan volume pada sketsa 2D agar menjadi objek 3D. Fitur dasar yang paling sering digunakan meliputi:
  • Extruded Boss/Base: Menarik sketsa 2D menjadi balok atau tabung padat.
  • Revolved Boss/Base: Memutar sketsa 2D mengelilingi satu poros untuk membuat objek silinder (seperti poros atau mangkok).
  • Extruded Cut: Melubangi atau memotong objek 3D menggunakan sketsa 2D.
  • Fillet / Chamfer: Membulatkan atau memotong miring sudut-sudut tajam pada objek 3D.

3. Dua Kunci Sketsa yang Benar (Geometric Relations & Dimensions)

Agar sketsa  presisi dan tidak bergeser berantakan saat diedit,  harus memberikan dua hal ini:

• Geometric Relations (Hubungan Geometri): Mengunci hubungan antar garis. Contohnya membuat dua garis menjadi Horizontal, Vertical, Parallel (sejajar), Perpendicular (tegak lurus), atau Tangent (bersinggungan pada lingkaran).
• Smart Dimension (Ukuran): Memberikan nilai angka pasti pada panjang garis, jarak antar titik, atau diameter lingkaran.
