DESIGN DIN RAIL

Autocad adalah perangkat lunak komputer CAD yang digunakan untuk menggambar 2D dan 3D yang dikembangkan oleh autodesk. Din Rail adalah salah satu komponen yang di design menggunakan software Autocad. Berikut penjelasannya lebih lanjut.

DIN RAIL

DASAR TEORI

Rel Din adalah rel logam dari tipe standar yang banyak digunakan untuk memasang pemutus sirkuit dan peralatan kontrol industri di dalam rak peralatan. Produk-produk ini biasanya terbuat dari baja atau aluminium

FUNGSI

Rel Din merupakan alat yang digunakan sebagai dudukan pada pemasangan panel listrik, seperti MCB, MCCB, terminal block, socket relay dan komponen listrik lainnya dan dapat juga digunakan untuk pemasangan lemari gantung dan rak gantung.

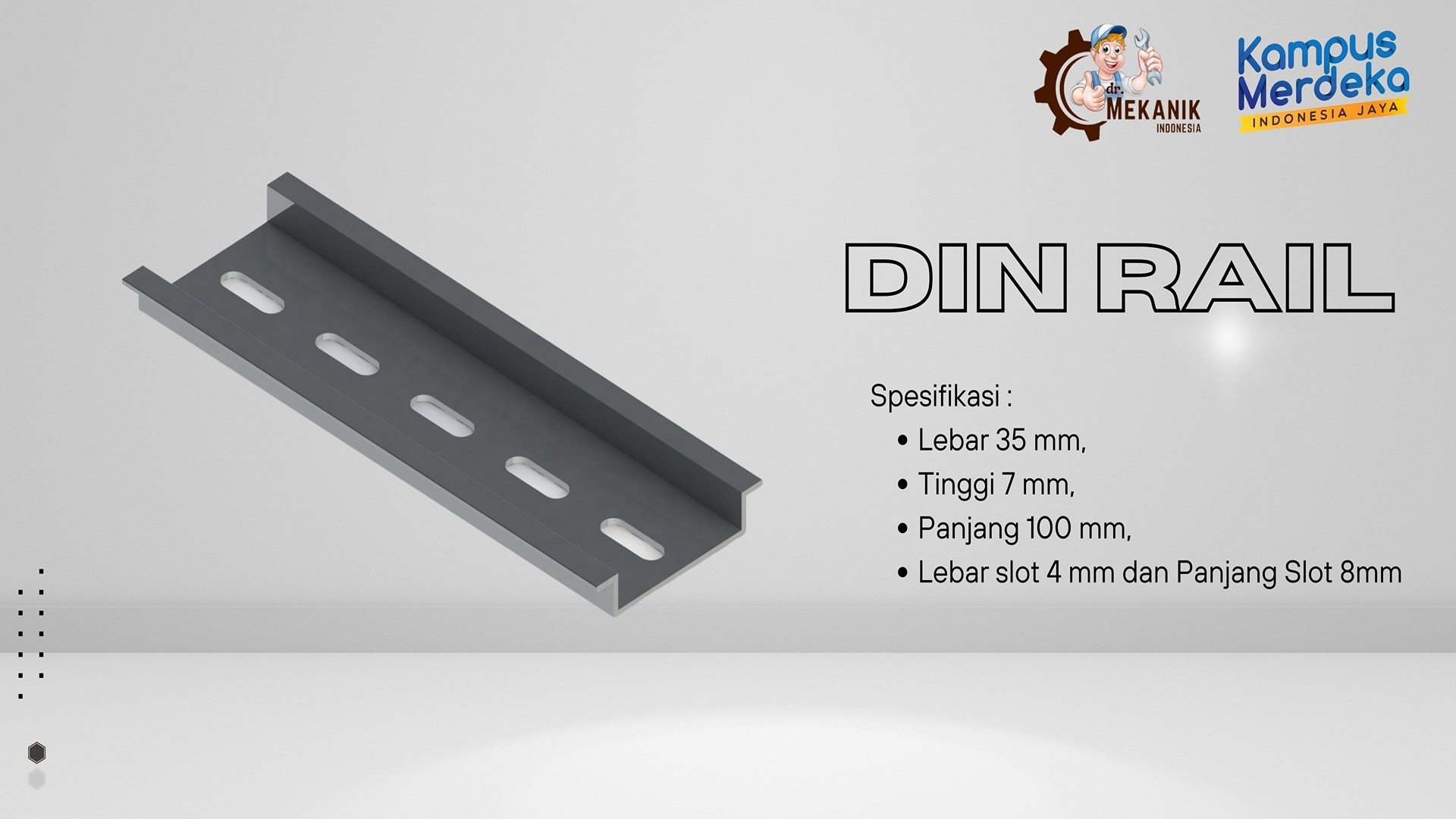

SPESIFIKASI

Rel Din yang saya design adalah Rel Din yang terbuat dari Aluminium dengan spesifikasi :

• Lebar 35 mm,
• Tinggi 7 mm,
• Panjang 100 mm,
• Lebar slot 4 mm dan Panjang Slot 8 mm.

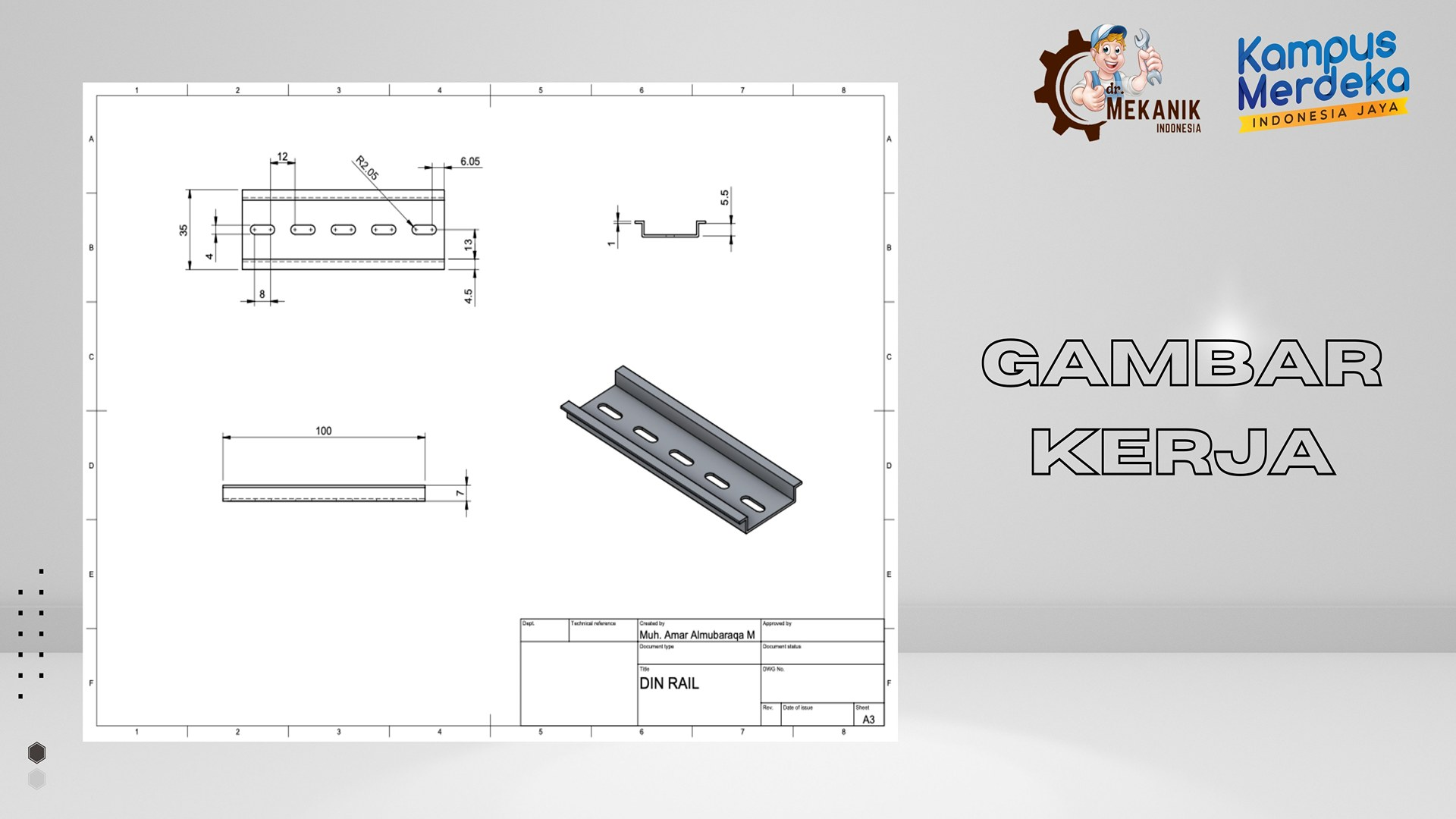

GAMBAR KERJA
