Rancang Botol Bertenaga Surya Pensteril Air Minum

Botol air ini dilengkapi dengan panel surya berbentuk bulat pada permukaan tutup botol yang dapat megubah energi surya menjadi energi listrik dan mengalirkannya ke lampu UV-C untuk menstrerilkan air sehingga aman untuk dikonsumsi. Pengerjaan desain dilakukan menggunakan AutoCAD 2013 dengan mempertimbangkan standar ISO.

Perancangan

1. Pemilihan software: Software yang akan saya gunakan untuk memodelkan produk dalam bentuk 2D dan 3D adalah AutoCAD 2013.
2. Penentuan komponen: Saya memilih panel surya kecil berbentuk bulat atau round sebagai sensor surya penghasil listrik. Panel surya ini dipasang pada permukaan tutup botol. Lampu UV-C berbentuk tabung atau pipa saya pilih sebagai pensteril yang dipasang pada bagian bawah tutup botol. Antara panel surya dan lampu UV-C, terdapat ruang kosong sebagai penambahan baterai dan komponen pendukung lainnya.
3. Penentuan spesifikasi: Saya menentukan dimensi dari botol, panel surya, dan lampu UV-C melalui referensi dari internet.
   Berikut spesifikasi produk:
   - Dimensi badan botol: 203.2mm x 88.9mm
   - Dimensi tutup botol: 63.5mm x 25.4mm
   - Panel surya: diameter 55.52mm dan tinggi 2.54mm
   - Lampu UV-C: diameter 12.7mm dan tinggi 162.35mm

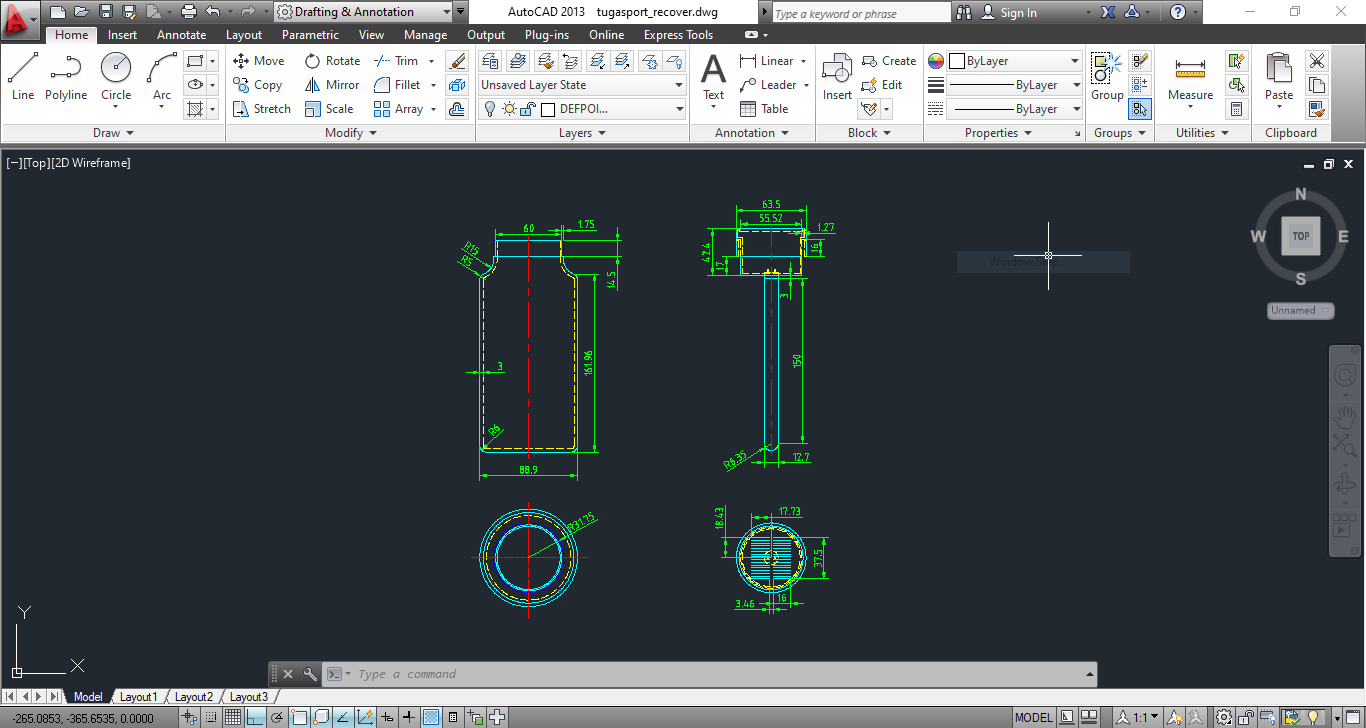

4. Pemodelan: Pada tahap ini saya memulai membuat model melalui software. Hal pertama yang saya lakukan adalah membuat bentuk 2D dari badan botol yang diikuti dengan pembuatan 2D dari tutup botol. Ketika memodelkan tutup botol, saya juga membuat model dari panel surya dan lampu UV-C karena kedua material tersebut melekat pada tutup botol. Semua itu saya kerjakan berdasarkan standard ISO. Setelah itu saya membuat model 3D dari gambar 2D tersebut.
5. Export: Dengan selesainya pembuatan model, saya membuat gambar kerja sebagai hasil akhir dari perancangan model. Lalu, gambar kerja tersebut di export.

Hasil Perancangan (Gambar Kerja)

Fungsi Produk

Botol air ini dirancang dengan ukuran yang mudah dibawa dan portabel, sehingga dapat digunakan diberbagai situasi seperti saat berpergian, berkemah, atau dalam keadaan darurat. Fungsi ini memungkinkan pengguna untuk mendapatkan air bersih dan steril di mana pun mereka berada.

Cara Kerja Produk

Produk ini menggunakan panel surya yang di tempatkan pada permukaan tutup botol dan mengubah energi surya tersebut menjadi energi listrik. Energi listrik tersebut disimpan kedalam baterai yang berada di dalam ruang kosong pada tutup botol. Ruang kosong tersebut dapat ditempatkan juga rangkaian listrik tambahan supaya produk dapat bekerja dengan baik. Lalu baterai tersebut dapat menyuplai listrik ke lampu UV-C, sehingga lampu dapat menyala. Lampu UV-C ini merupakan salah satu jenis dari sinar UV yang paling efektif untuk membersihkan air dari mikroorganisme yang berbahaya. Sinar UV-C memiliki kemampuan untuk membunuh atau menonaktifkan mikroorganisme dengan merusak DNA atau RNA-nya, sehingga dapat mencegah perkembangan bakteri, virus, dan parasit dalam air.
