SKETSA GAMBAR 2D RAK DAN MEJA KERJA

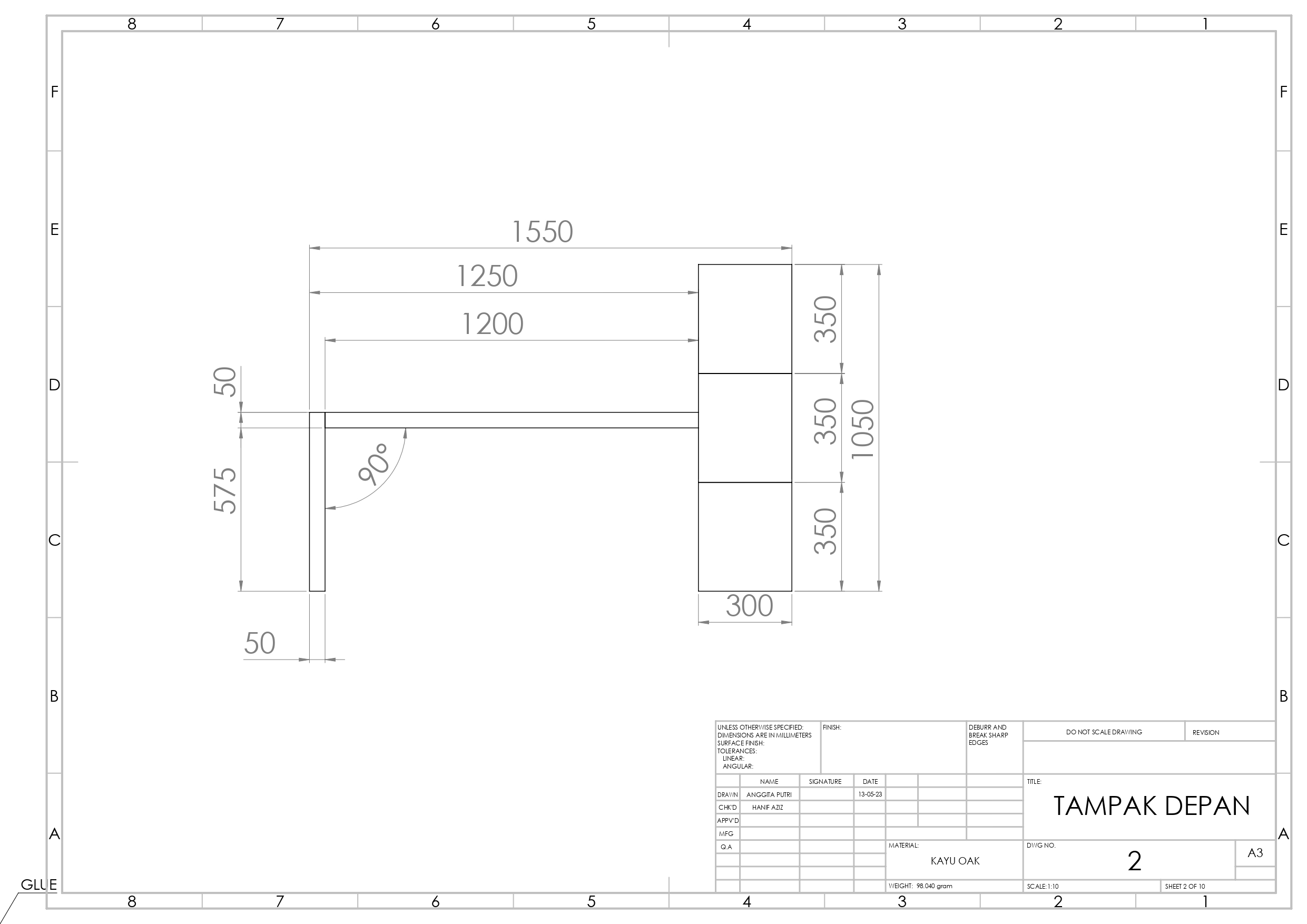

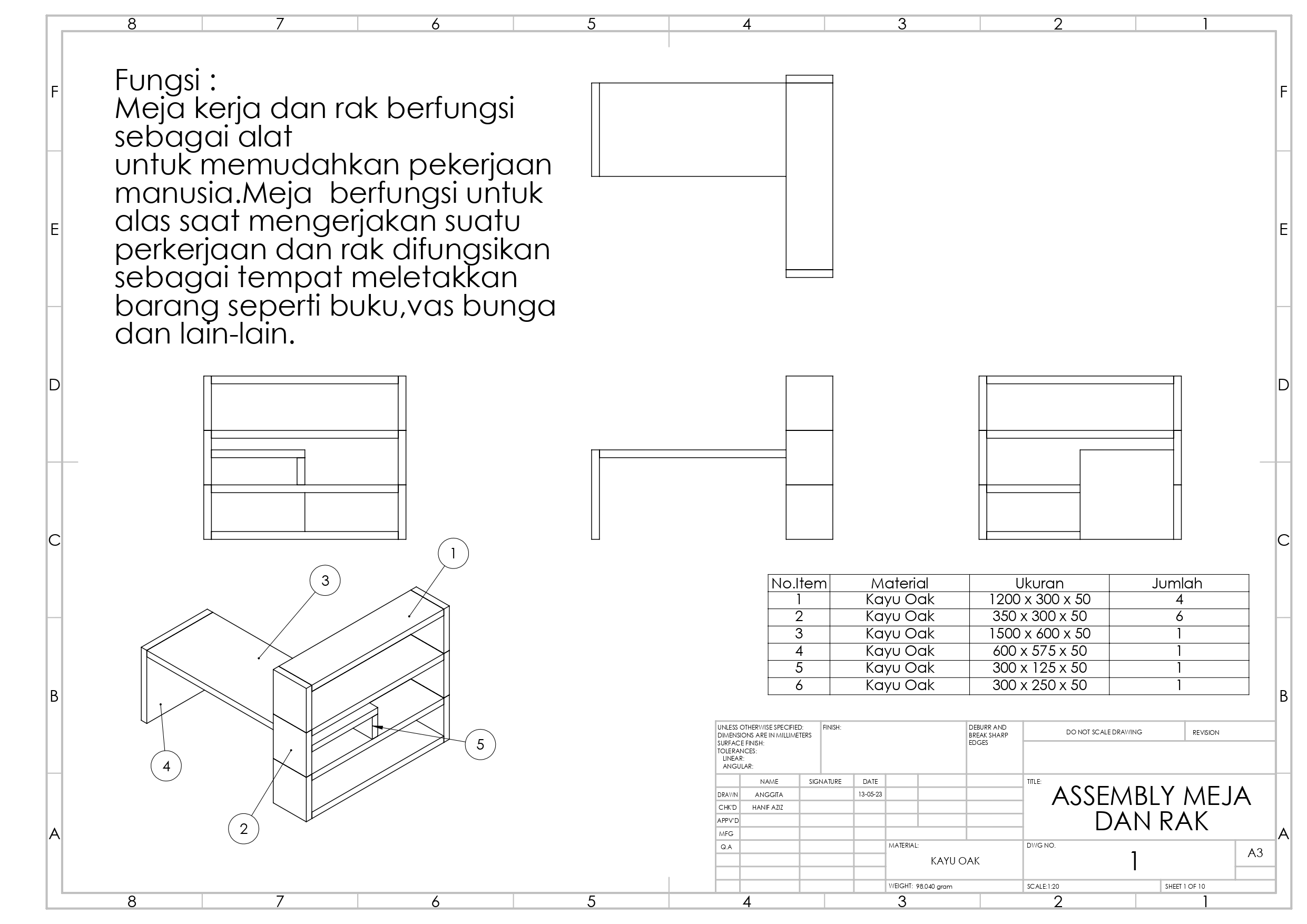

Desain ini merupakan gambar kerja dari rak dan meja kerja yang bahan utamanya menggunakan kayu jenis oak. Dimensi dari meja dan rak ini yaitu 1500mm x 1050mm x 1300mm. Pada gambar kerja ini dilengkapi dengan etiket dan bill of material yang memudahkan perancang untuk mengetahui  jumlah material yang dibutuhkan dalam merakit meja dan rak. Meja dan rak ini terdiri dari 6 subpart yang masing-masing subpartnya memiliki ukuran yang berbeda. Proses assembly dari meja ini yaitu menggunakan sekrup.

APA ITU SOLIDWORK?
Mengenal lebih dalam mengenai software solidwork, merupakan software CAD 3D yang dikembangkan oleh solidwork Coorporation yang saat ini diakuisisi oleh Dassault Systemes. Solidworks merupakan salah satu 3D CAD yang sangat populer saat ini di Indonesia, banyak sekali perusahaan manufacturing yang mengimplementasikannya menggunakan software solidwork. Solidwork merupakan software yang digunakan untuk membuat desain produk dari sederhana sampai yang ke kompleks seperti roda gigi, cashing handphone, mesin mobil, dsb. Software ini merupakan salah satu opsi diantara design software lainnya atau biasa disebut dengan catia, inventor, autocad, dll. Namun, bagi yang berkecimpung dalam dunia teknik khususnya teknik mesin dan teknik industri, file ini wajib dipelajari karena sangat sesuai dan prosesnya lebih cepat dari pada harus menggunakan autocad.

FUNGSI SOLIDWORK
1. Desain Produk: SolidWorks digunakan untuk membuat desain produk dalam bentuk model 3D yang presisi dan terperinci. Pengguna dapat membuat komponen, menyusunnya dalam perakitan, dan mengatur properti dan fitur lainnya untuk menghasilkan desain yang lengkap.
2. Simulasi dan Analisis: SolidWorks menyediakan berbagai alat simulasi dan analisis yang memungkinkan pengguna untuk memprediksi dan menguji kinerja produk sebelum diproduksi. Ini mencakup analisis kekuatan struktural, analisis aliran fluida, analisis termal, dan banyak lagi.
3. Perakitan dan Animasi: SolidWorks memungkinkan pengguna untuk merakit komponen secara virtual dan membuat animasi bergerak untuk memvisualisasikan perakitan dan fungsi produk.
4. Dokumentasi Teknis: SolidWorks dapat digunakan untuk menghasilkan gambar teknis, lembar spesifikasi, dan dokumen lain yang diperlukan untuk proses manufaktur, termasuk gambar 2D dan 3D, daftar bom, dan panduan perakitan.
5. Kolaborasi Tim: SolidWorks mendukung kolaborasi tim dengan memungkinkan pengguna untuk berbagi desain, mengomentari, dan memberikan umpan balik dalam lingkungan kerja bersama. Ini memfasilitasi komunikasi dan koordinasi antara anggota tim yang terlibat dalam pengembangan produk.
6. Integrasi dengan Peralatan Lain: SolidWorks dapat diintegrasikan dengan perangkat keras lain, seperti pemindai 3D dan pencetak 3D, serta perangkat lunak lain, seperti sistem manajemen siklus hidup produk (PLM) dan sistem manufaktur komputer terintegrasi (CAM).

FITUR DRAWING SOLIDWORK
1. Sketching : SolidWorks menyediakan alat sketching yang memungkinkan pengguna membuat geometri 2D seperti garis, lengkungan, lingkaran, elips, dan banyak lagi. Pengguna dapat menentukan dimensi, hubungan geometri, dan memodifikasi sketch sesuai kebutuhan.
2. Constraints : Pengguna dapat menggunakan constraints (keterikatan) untuk mengontrol hubungan antara elemen sketch. Beberapa jenis constraints yang tersedia meliputi keterikatan horisontal, vertikal, koinciden, tangent, paralel, dan sebagainya. Constraints membantu menjaga kestabilan dan konsistensi geometri sketch.
3. Dimensions : SolidWorks memungkinkan pengguna untuk memberikan dimensi pada sketch untuk mengatur ukuran dan proporsi objek. Dimensi dapat diberikan dalam bentuk linear, angular, atau dimensi lainnya sesuai kebutuhan.
4. Patterns : SolidWorks memiliki fitur pattern yang memungkinkan pengguna untuk membuat pola berulang dari elemen sketch, seperti pola garis, pola lingkaran, atau pola objek lainnya. Ini sangat membantu dalam membuat detail yang berulang atau simetris dengan cepat.
5. Trim, Extend, dan Modify Tools : SolidWorks menyediakan alat untuk memotong (trim), memperpanjang (extend), dan memodifikasi (modify) elemen sketch. Pengguna dapat dengan mudah mengedit dan memperbaiki sketch yang ada tanpa harus membuat ulang dari awal.
6. Smart Dimension : Fitur Smart Dimension memungkinkan pengguna untuk dengan cepat memberikan dimensi pada objek atau sketch dengan menempatkan dimensi secara otomatis berdasarkan konteks dan relasi geometri yang ada.
7. Text and Annotations : SolidWorks memungkinkan pengguna untuk menambahkan teks, simbol, dan anotasi lainnya pada gambar 2D. Ini termasuk label, catatan, dan keterangan yang membantu menjelaskan dan mengkomunikasikan informasi penting.
