SIMULASI KONTROL LAMPU JALAN DENGAN RASPBERRY PI

Raspberry Pi adalah sebuah komputer kecil yang sangat populer di kalangan pecinta teknologi. Selain ukurannya yang kecil, Raspberry Pi juga memiliki spesifikasi yang cukup mumpuni untuk menjalankan berbagai macam aplikasi. Hal inilah yang membuat Raspberry Pi banyak digunakan dalam berbagai macam implementasi, baik itu untuk keperluan pribadi maupun bisnis.

Pada era saat ini, pemanfaatan teknologi sangat pesat termasuk Internet of Things (IOT). Terdapat pemanfaatan IOT di berbagai bidang salah satu contohnya adalah bidang rumah tangga. pada bidang ini salah satu project yang dibuat adalah Kontrol Lampu Jalan dengan Raspberry Pi dan Sensor PIR. Manfaat dari project ini adalah penghematan listrik untuk lampu jalan dimana lampu hanya akan menyala ketika adanya gerakan.

Rangkaian Alat

Pada project ini kita akan melakukan simulasi menggunakan platform wokwi.com. Berikut ini adalah alat dan bahan yang diperlukan:

1. Raspberry Pi Pico
2. Sensor PIR
3. Lampu

Cara Pemasangan:

1. Buka website wokwi.com.
2. Pilih menggunakan Raspberry Pi Pico.
3. Masukan lampu LED dan sensor PIR.
4. Hubungkan LED ke GND dan pin 2.
5. Hubungkan sensor PIR ke GND, VCC 3V3, dan pin 28.
6. Ketik program seperti gambar dibawah.
7. Jalankan simulasinya

Foto Rangkaian

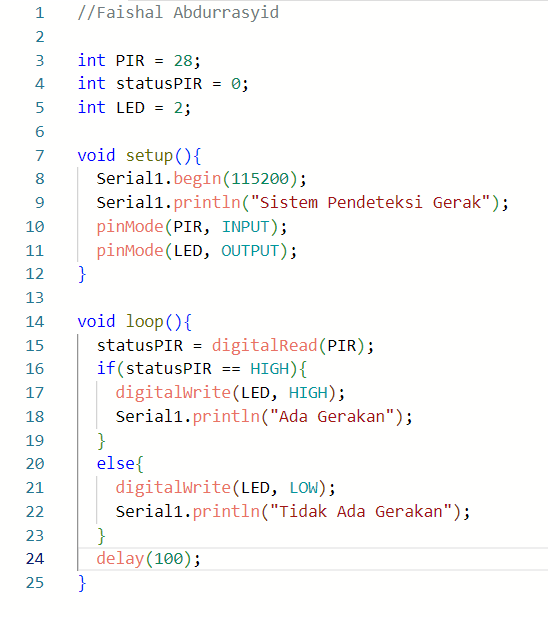

Kode Program

Cara Kerja

Cara kerja dari simulasi ini sangatlah mudah. Apabila sensor PIR mendeteksi adanya gerakan, maka lampu akan menyala hingga sensor tidak mendeteksi adanya gerakan lagi. Kemudian lampu akan mati apabila tidak mendeteksi gerakan.

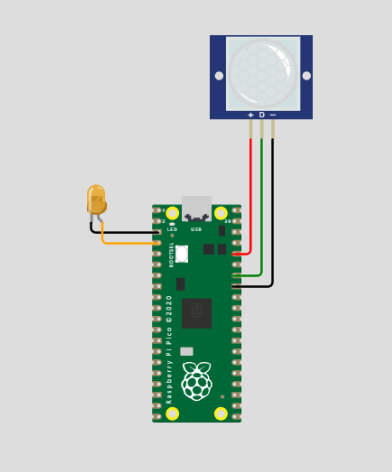

Sensor tidak mendeteksi gerakan maka lampu tidak menyala

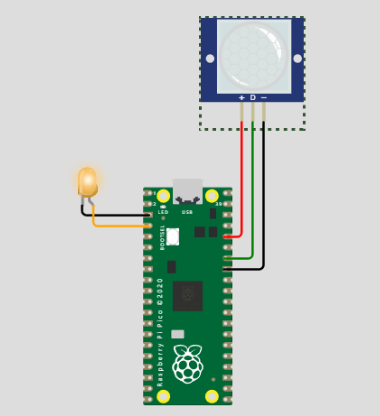

Sensor mendeteksi gerakan maka lampu menyala
