KUNCI PINTU DENGAN PASSWORD MENGGUNAKAN ARDUINO

Arduino adalah sebuah platform open-source yang digunakan untuk memudahkan penggunaan elektronik dalam berbagai bidang. Arduino merupakan perangkat purwarupa (prototyping) yang dirancang untuk membuat elektronik lebih mudah diakses oleh seniman, desainer, dan siapa saja yang tertarik untuk menciptakan objek atau lingkungan yang interaktif. Arduino memiliki perangkat keras yang menggunakan prosesor Atmel AVR dan perangkat lunak yang terdiri dari beberapa alat seperti lingkungan pengembangan terpadu (IDE), penyunting teks, kompilator, Serial Monitor, dan Serial ISP Programmer. Arduino dapat digunakan untuk merancang serta membuat perangkat elektronik dan software.

Arduino adalah sebuah platform open-source yang digunakan untuk memudahkan penggunaan elektronik dalam berbagai bidang. Arduino merupakan perangkat purwarupa (prototyping) yang dirancang untuk membuat elektronik lebih mudah diakses oleh seniman, desainer, dan siapa saja yang tertarik untuk menciptakan objek atau lingkungan yang interaktif. Arduino memiliki perangkat keras yang menggunakan prosesor Atmel AVR dan perangkat lunak yang terdiri dari beberapa alat seperti lingkungan pengembangan terpadu (IDE), penyunting teks, kompilator, Serial Monitor, dan Serial ISP Programmer. Arduino dapat digunakan untuk merancang serta membuat perangkat elektronik dan software.

Pada project ini adalah membuat kunci pintu dengan password menggunakan arduino. Keuntungan dari project ini adalah dapat membuka dan mengunci pintu menggunakan password sehingga lebih aman karena hanya diketahui oleh pemilik password sehingga mendapatkan pengamanan lebih jika menggunakan kunci konvensional biasa. Pada project ini akan disimulasikan menggunakan platform wokwi.com.

Rangkaian Alat

Simulasi dilakukan menggunakan platform wokwi.com. Berikut peralatan yang diperlukan:

1. Arduino Uno
2. Keypad
3. LCD I2C 16x2
4. Relay

Cara Pemasangan:

1. Buka website wokwi.com
2. Pilih menggunakan Arduino Uno
3. Masukkan Keypad, LCD I2C 16x2, dan Relay
4. Pin yang akan digunakan adalah sebagai berikut:

Keypad:

Keypad R1 : Terhubung ke pin 2 Arduino

Keypad R2 : Terhubung ke pin 3 Arduino

Keypad R3 : Terhubung ke pin 4 Arduino

Keypad R4 : Terhubung ke pin 5 Arduino

Keypad C1 : Terhubung ke pin 6 Arduino

Keypad C2 : Terhubung ke pin 7 Arduino

Keypad C3 : Terhubung ke pin 8 Arduino

Relay:

Relay IN : Terhubung ke pin 9 Arduino

Relay VCC : Terhubung ke pin 5V Arduino

Relay GND : Terhubung ke pin GND Arduino

LCD:

SDA : Terhubung ke pin A4 Arduino

SCL : Terhubung ke pin A5 Arduino

VCC : Terhubung ke pin 5V Arduino

GND : Terhubung ke pin GND Arduino

      5. Ketik program seperti gambar dibawah

      6. Jalankan simulasinya

Rangkaian Alat

Kode Program

Cara Kerja

Tampilan ketika memasukkan password

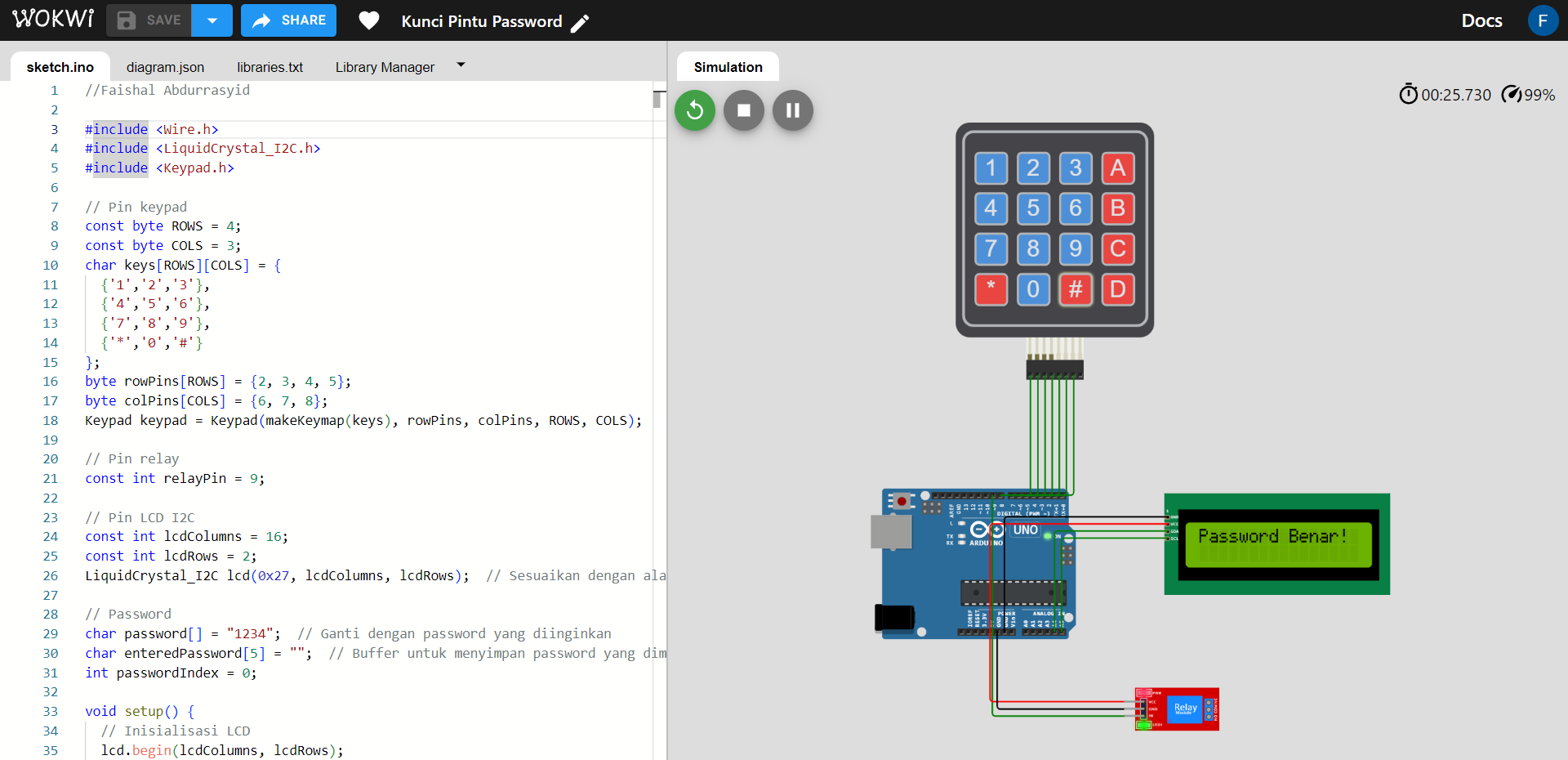

Tampilan jika memasukkan password dengan benar maka relay akan aktif

Tampilan jika memasukkan password salah maka relay tidak akan aktif
