Desain Wall Bracket Menggunakan Software SolidWork

Pengaplikasian wall bracket sebagai alat bantu penyangga telah digunakan sejak dulu. Tentunya kekuatan daya topang dari bracket haruslah teruji dengan baik serta memiliki faktor keamanan yang tinggi. Tujuan dari portofolio ini adalah membuat desain wall bracket dengan menggunakan aplikasi Solidworks 2020.

Perabot merupakan suatu alat bantu manusia yang telah berdampingan sejak dahulu. Kehadirannya menjadi saksi atas berkembangnya ide manusia dalam menciptakan alat dengan daya guna tinggi. Salah satu perabot tersebut adalah metal bracket atau disebut juga sebagai braket logam.

APA ITU METAL BRACKET?

Metal bracket adalah komponen logam perantara yang digunakan untuk memasang satu bagian ke bagian lain, misalnya rak ke dinding. Selain membuat sambungan antara dua bagian, braket logam dapat digunakan sebagai unsur pendukung. Cara paling umum untuk membuat metal bracket ini adalah dengan membengkokkan plat logam dalam dua posisi atau lebih [1]. Dalam kajian ini akan berfokus pada salah satu dari sekian jenis metal bracket yang kerap digunakan dalam kehidupan sehari-hari, yakni wall bracket berbentuk profil L. L-bracket berisi profil berbentuk L setelah dibengkokkan sepanjang sumbu tunggal, menciptakan sudut paling banyak 90°. L-bracket digunakan di banyak aplikasi di mana objek horizontal perlu dipasang ke objek vertikal. Hal ini dapat dilihat saat memasang rak ke dinding. L-bracket banyak digunakan dalam aplikasi dekoratif dan struktural [1].

PERANCANGAN DESAIN WALL BRACKET

Proses perancangan desain wall bracket dilakukan melalui aplikasi Solidworks 2020. SolidWorks adalah software atau aplikasi CAD (Computer Aided Design), CAM (Computer Aided Manufactur) serta CAE (Computer Aided Engineering) yang dikembangkan oleh perusahaan ternama Dassault Systemes[2]. Desain L-bracket ini berbentuk profil L dengan ukuran dimensi 300×250 mm, lebar 100 mm, dan tebal 10 mm.

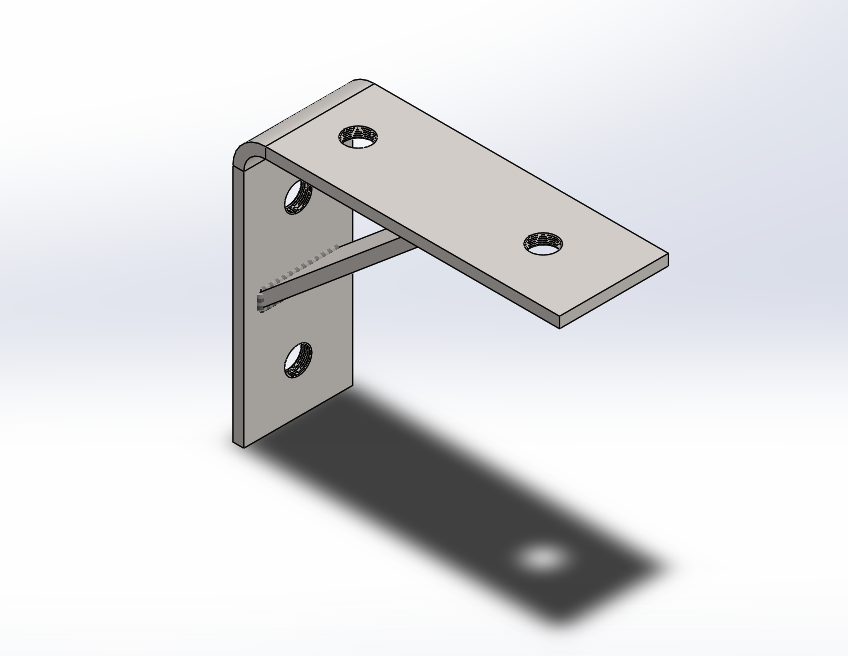

Gambar 1. Gambar 3D Model Wall Bracket

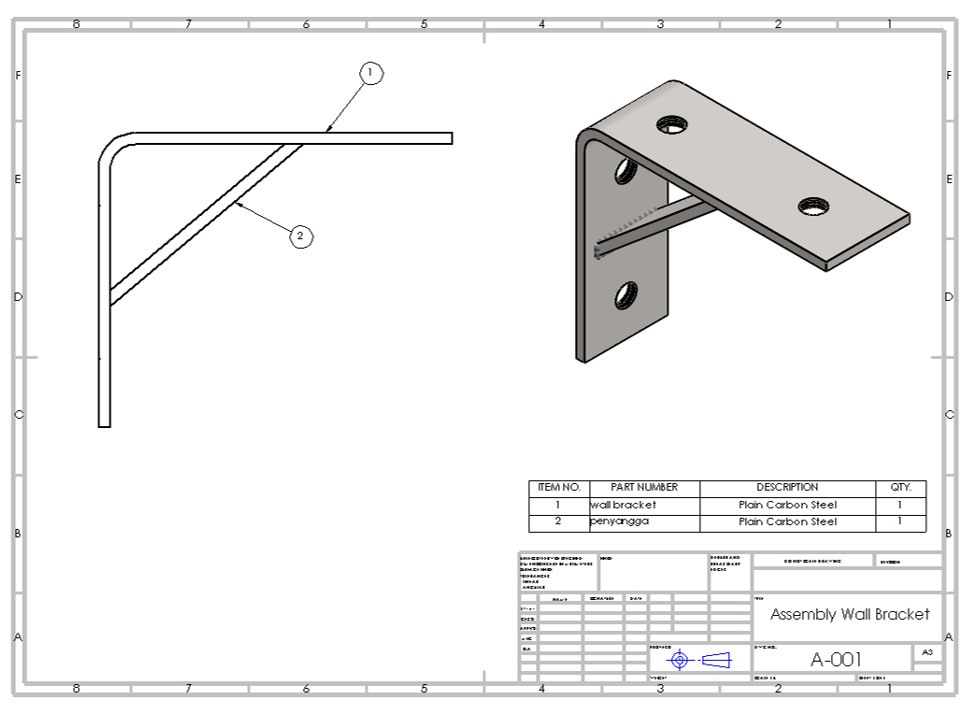

Gambar 2. Gambar Kerja Assembly Wall Bracket

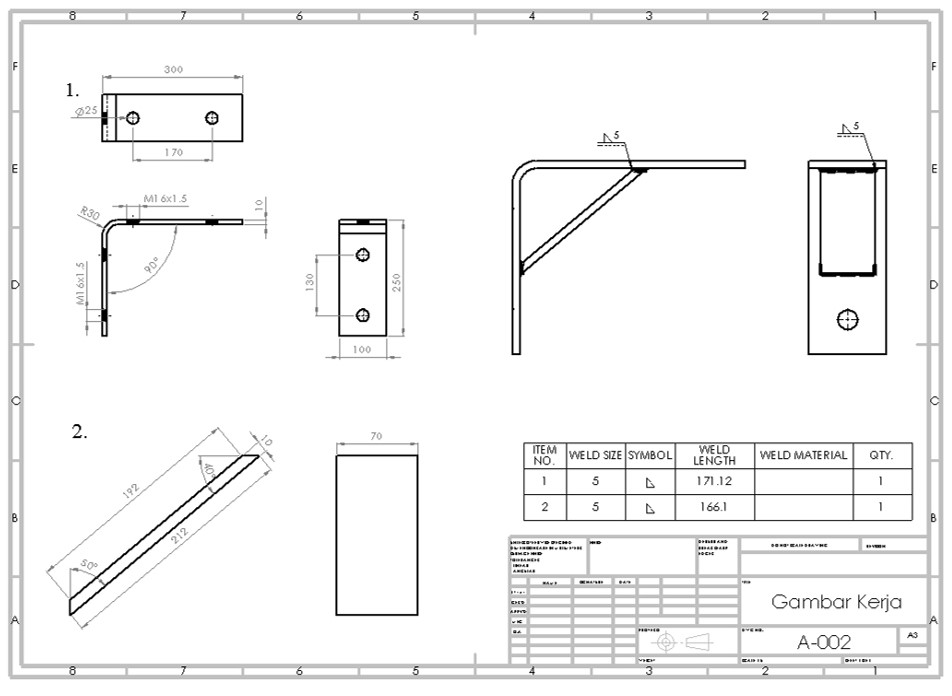

Gambar 3. Gambar Kerja Part pada Wall Bracket

Referensi:

[1] Metal Stamper, “Metal Brackets,” https://www.metalstamper.net/met al-brackets/#read. Diakses pada tanggal 31 Maret 2023.

[2] Tukang Gambar 3D, “Definisi dan Fungsi SolidWorks,” https://tukanggambar3d.com/definisi-dan-fungsi-solidworks/. Diakses pada tanggal 31 Maret 2023.
