Alat Pendeteksi Gempa dengan Modul ADXL335

Muhammad Rafi Shidqi

2 orang menyukai ini
Suka
Summary

Suatu alat elektronik dapat dikatakan IoT ketika alat tersebut terkoneksi ke suatu jaringan lokal atau global melalui sensor yang ada. Salah satunya adalah Alat Pendeteksi Gempa menggunakan ADXL335. Alat ini menggunakan ESP8266 yang terhubung pada web Thinger.io untuk memonitoring nilai kemiringan x, y, z. Alat ini sangat fleksibel karena dapat dimonitoring kapanpun, dimanapun dan dengan device apapun.

Description

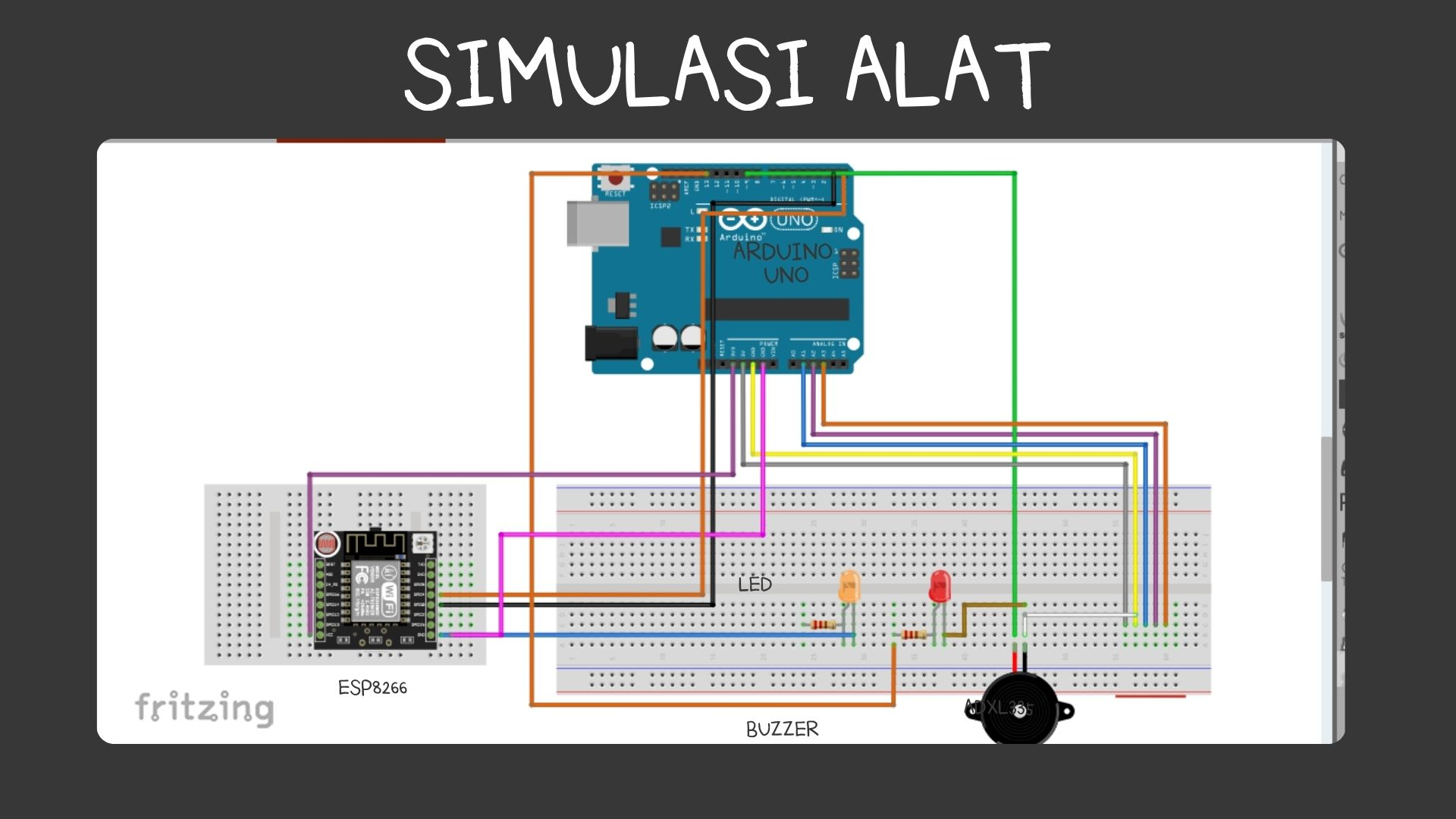

Cara Kerja Alat

  1. Saat Arduino Uno dihubungkan ke sumber listrik, maka ESP8266 dan ADXL335 menyala dan siap untuk mendeteksi kemiringan / getaran.
  2. ADXL335 terhubung dengan LED1 dan BUZZER.
  3. Data kemiringan / getaran dari ADXL335 dikirim ke Arduino Uno.
  4. Ketika ADXL335 mendeteksi kemiringan / getaran, LED1 dan BUZZER akan menyala sebagai indikator alarm.
  5. Ketika ESP8266 terkoneksi dengan WiFi / Hotspot, LED2 akan menyala sebagai indikator bahwa ESP8266 sudah terkoneksi.
  6. Jika ESP8266 tidak terdeteksi, LED2 akan mati.
  7. Data yang diterima oleh Arduino Uno dikirim ke ESP8266.
  8. Data yang ada di ESP8266 dikirim lagi ke Thinger.Io untuk di monitoring.

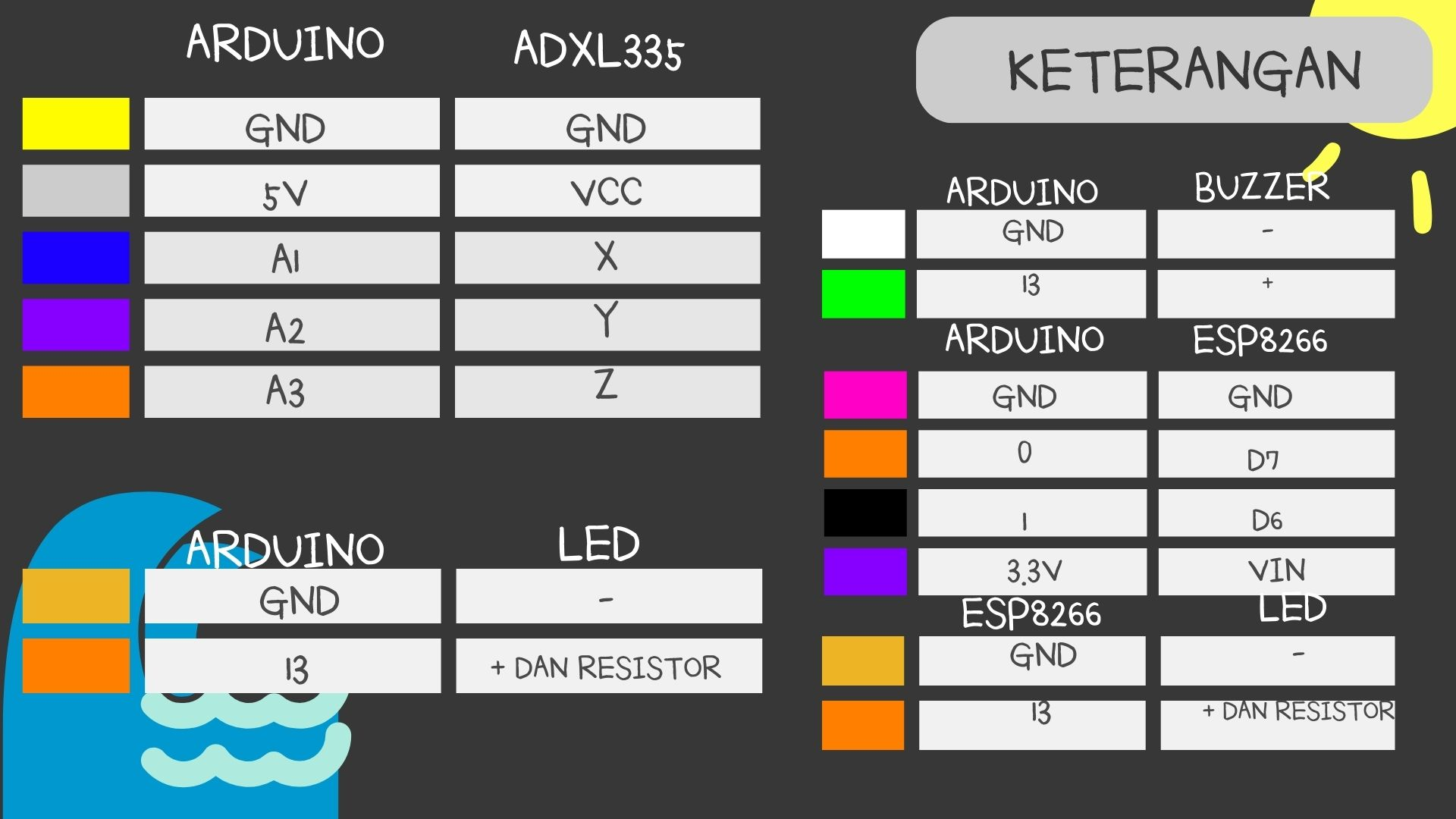

Komponen yang digunakan

  1. Arduino Uno (1)
  2. ESP8266 (1)
  3. ADXL335 (1)
  4. LED (2)
  5. Buzzer (1)
  6. Resistor 220 Ohm (2)
  7. Breadoard (2)
  8. Kabel Jumper Seperlunya

Untuk tutorial selengkapnya ada di github.com/rafishidqi/Earthquake-detector-with-ADXL335-and-ESP8266
