PERANCANGAN MESIN PENGERING PADI TIPE KONVEKSI UAP

Ricky Wiranata

0 orang menyukai ini
Suka
Summary

Solidworks merupakan salah satu software CAD dan CAE yang paling banyak digunakan di dunia industri. Software solidworks banyak digunakan karena memiliki kelengkapan fitur yang mumpuni serta visualisasi yang lebih menarik dibandingkan dengan software-software CAD dan CAE lainnya. Dalam pengaplikasiannya, software solidworks memiliki 3 fitur utama yaitu part untuk membuat komponen - komponen dari suatu alat atau mesin, assembly untuk menggabungkan komponen-komponen yang telah dibuat melalui menu part, serta drawing untuk memproyeksikan desain part atau assembly ke kertas gambar.

Description

Solidworks merupakan salah satu software CAD dan CAE yang paling banyak digunakan di dunia industri. Software solidworks banyak digunakan karena memiliki kelengkapan fitur yang mumpuni serta visualisasi yang lebih menarik dibandingkan dengan software-software CAD dan CAE lainnya. Dalam pengaplikasiannya, software solidworks memiliki 3 fitur utama yaitu part untuk membuat komponen - komponen dari suatu alat atau mesin, assembly untuk menggabungkan komponen-komponen yang telah dibuat melalui menu part, serta drawing untuk memproyeksikan desain part atau assembly ke kertas gambar.

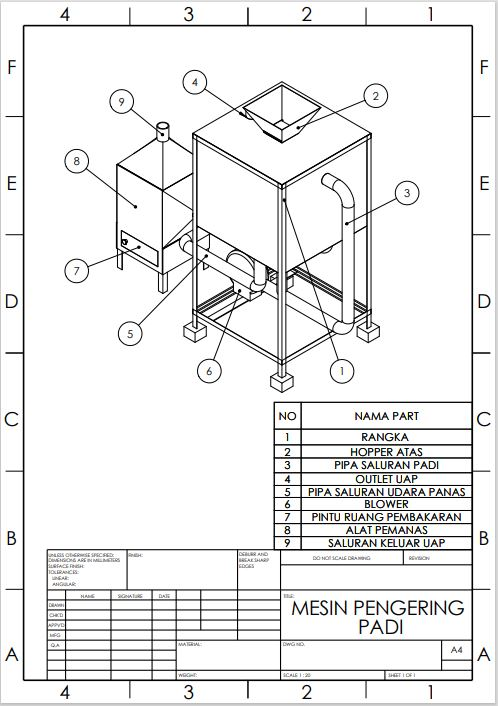

Berikut merupakan hasil perancangan berupa Mesin Pengering Padi dengan metoda uap panas. Dimana tungku pembakaran akan membakar bahan bakar yang dapat berupa kayu, sekam, arang, batu bara, dan bahan bakar lainnya. Pembakaran tersebut akan memanaskan koil-koil pada tungku pembakaran sehingga koil-koil memiliki suhu yang cukup tinggi. Setelah koil-koil bertemperature tinggi, blower akan menyedot kalor panas dan menyalurkannya pada padi yang ditampung pada penampungan, sehingga padi yang basah akan menjadi kering. Berikut adalah drawing dari Mesin Pengering Padi
