Kunci Sukses dalam Desain dan Rekayasa

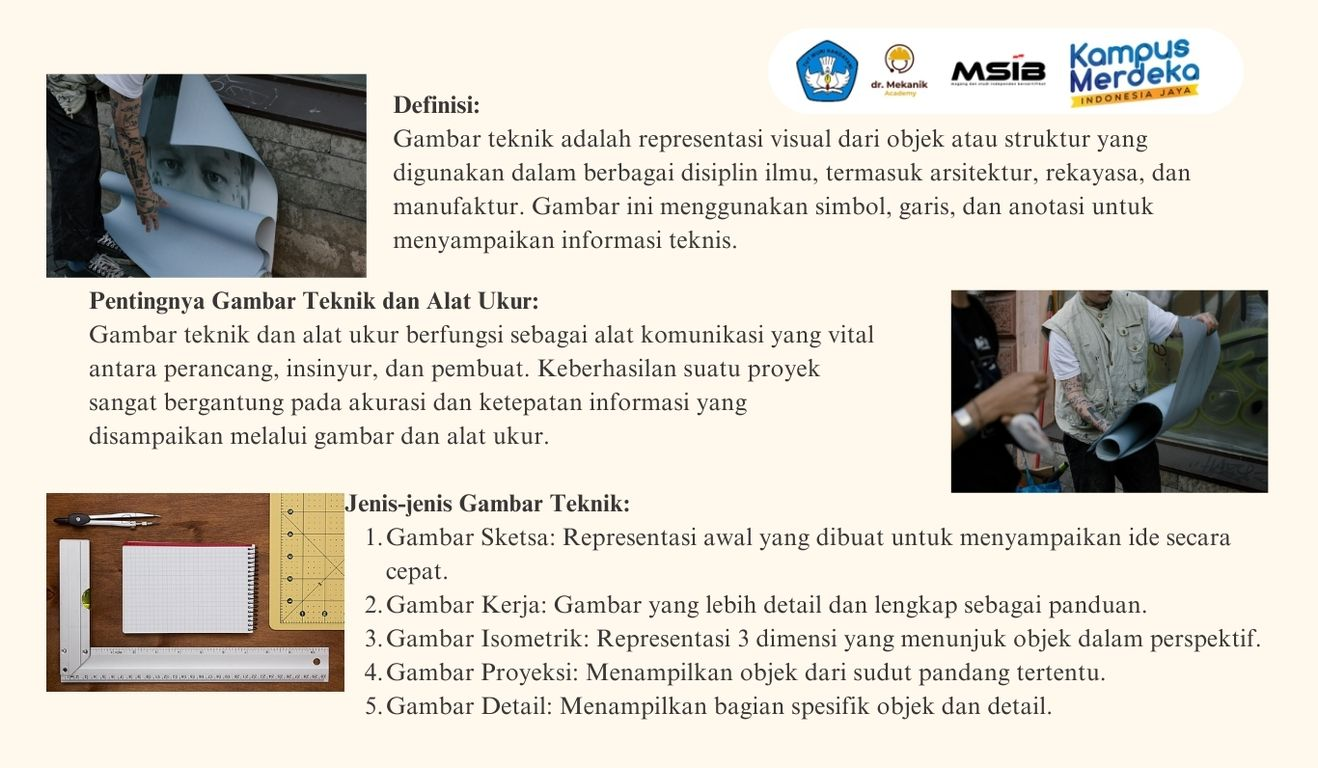

Definisi:

Gambar teknik adalah representasi visual dari objek atau struktur yang digunakan dalam berbagai disiplin ilmu, termasuk arsitektur, rekayasa, dan manufaktur. Gambar ini menggunakan simbol, garis, dan anotasi untuk menyampaikan informasi teknis.

Definisi:

Gambar teknik adalah representasi visual dari objek atau struktur yang digunakan dalam berbagai disiplin ilmu, termasuk arsitektur, rekayasa, dan manufaktur. Gambar ini menggunakan simbol, garis, dan anotasi untuk menyampaikan informasi teknis.

Pentingnya Gambar Teknik dan Alat Ukur:

Gambar teknik dan alat ukur berfungsi sebagai alat komunikasi yang vital antara perancang, insinyur, dan pembuat. Keberhasilan suatu proyek sangat bergantung pada akurasi dan ketepatan informasi yang disampaikan melalui gambar dan alat ukur.

Jenis-jenis Gambar Teknik:

• Gambar Sketsa: Representasi awal yang dibuat untuk menyampaikan ide secara cepat.
• Gambar Kerja: Gambar yang lebih detail dan lengkap sebagai panduan.
• Gambar Isometrik: Representasi 3 dimensi yang menunjuk objek dalam perspektif.
• Gambar Proyeksi: Menampilkan objek dari sudut pandang tertentu.
• Gambar Detail: Menampilkan bagian spesifik objek dan detail.

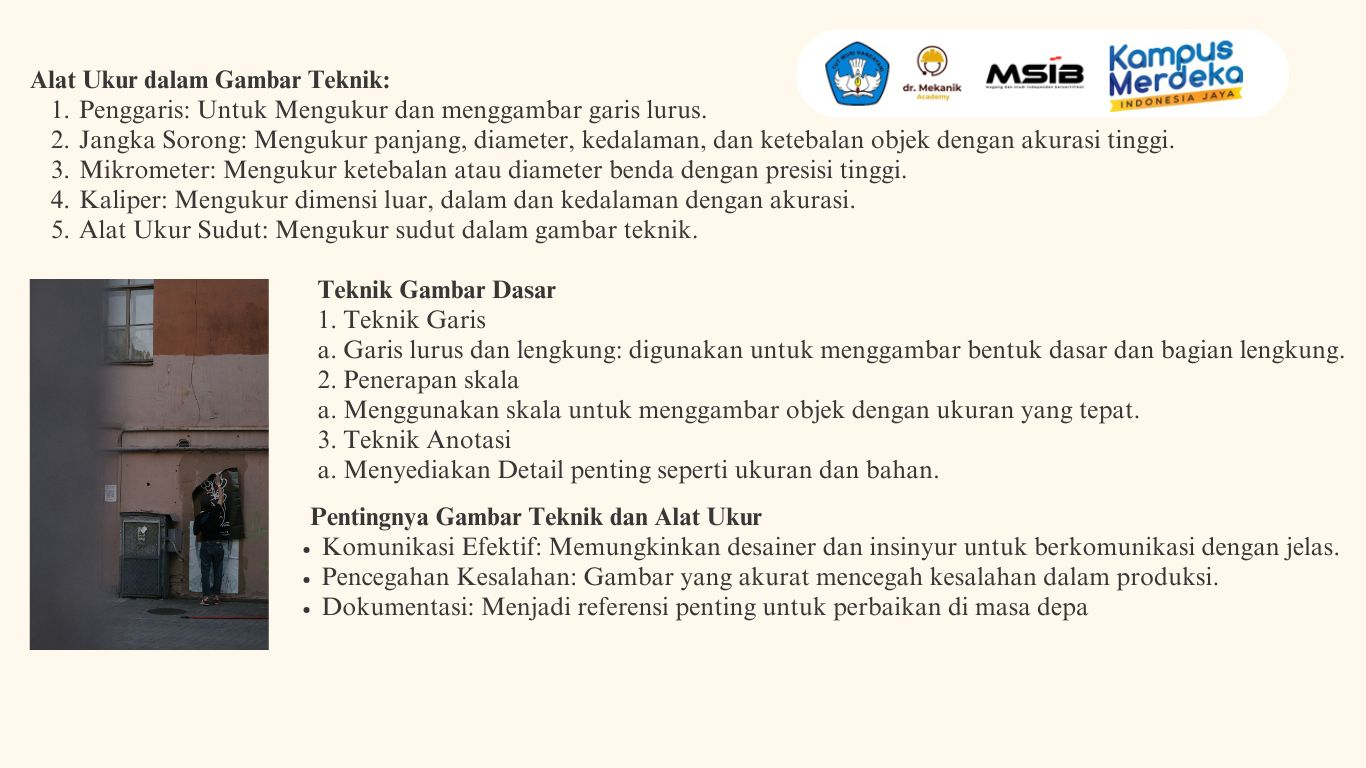

Alat Ukur dalam Gambar Teknik:

• Penggaris: Untuk Mengukur dan menggambar garis lurus.
• Jangka Sorong: Mengukur panjang, diameter, kedalaman, dan ketebalan objek dengan akurasi tinggi.
• Mikrometer: Mengukur ketebalan atau diameter benda dengan presisi tinggi.
• Kaliper: Mengukur dimensi luar, dalam dan kedalaman dengan akurasi.
• Alat Ukur Sudut: Mengukur sudut dalam gambar teknik.

Teknik Gambar Dasar

1. Teknik Garis

a. Garis lurus dan lengkung: digunakan untuk menggambar bentuk dasar dan bagian lengkung.

2. Penerapan skala

a. Menggunakan skala untuk menggambar objek dengan ukuran yang tepat.

3. Teknik Anotasi

a. Menyediakan Detail penting seperti ukuran dan bahan.

Pentingnya Gambar Teknik dan Alat Ukur

• Komunikasi Efektif: Memungkinkan desainer dan insinyur untuk berkomunikasi dengan jelas.
• Pencegahan Kesalahan: Gambar yang akurat mencegah kesalahan dalam produksi.
• Dokumentasi: Menjadi referensi penting untuk perbaikan di masa depa
