DESIGN PULLEY & BELT MENGGUNAKAN SOLIDWORK 2022

Pulley dan Belt adalah komponen mekanis yang digunakan dalam sistem transmisi daya untuk memindahkan tenaga atau gerakan antara dua poros. Pulley adalah roda beralur yang berfungsi sebagai pengarah dan penggerak sabuk, sedangkan belt atau sabuk adalah tali elastis yang menghubungkan dua pulley dan mentransfer putaran dari pulley penggerak ke pulley yang digerakkan.

Sistem ini sering digunakan dalam mesin industri, kendaraan, dan alat-alat lainnya. Keunggulannya meliputi desain yang sederhana, murah, serta kemampuan untuk mentransfer daya dalam jarak yang lebih jauh, meskipun ada kemungkinan terjadinya penurunan efisiensi akibat slip (gesekan berkurang).

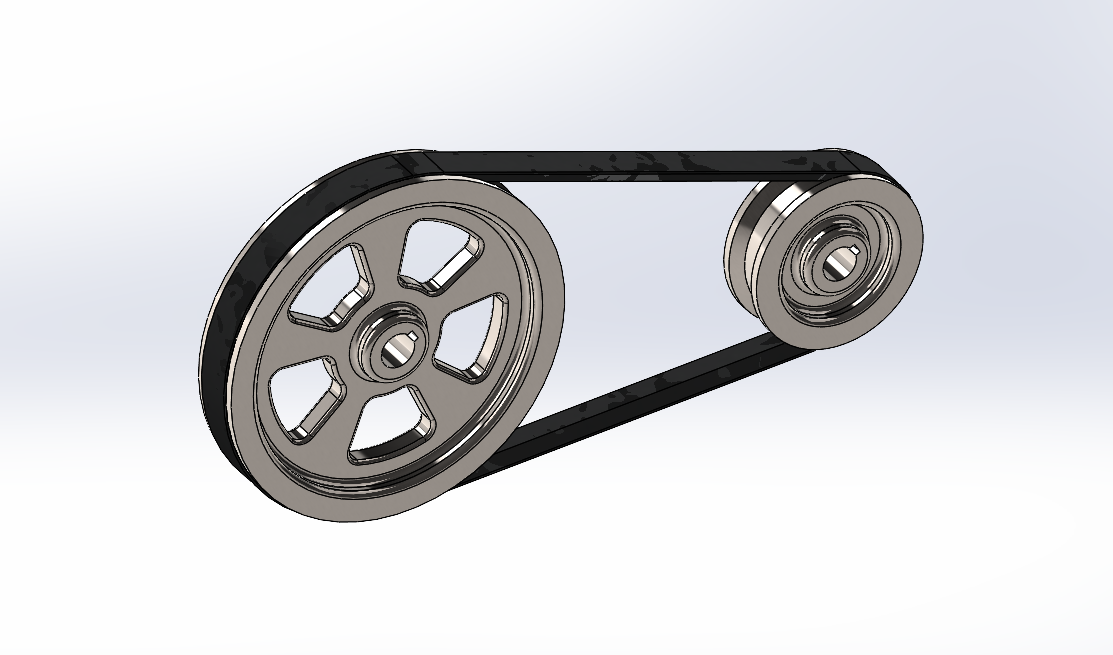

Gambar 3D

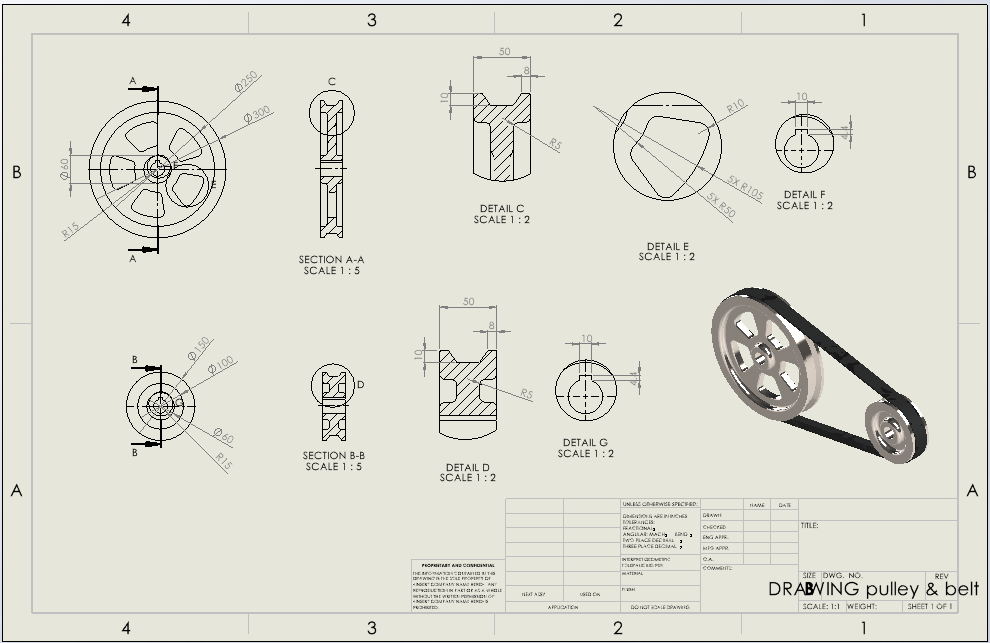

Gambar Kerja

Fungsi Pulley dan Belt:

• Pulley: Pulley adalah roda beralur yang biasanya digunakan dalam sistem transmisi tenaga untuk memindahkan daya atau energi dari satu titik ke titik lain melalui sabuk (belt). Pulley sering digunakan dalam mesin untuk menggerakkan komponen lain atau sebagai bagian dari sistem penggerak mekanis. Fungsi utamanya adalah untuk mengubah arah atau kecepatan putaran, atau untuk memindahkan tenaga dari satu poros ke poros lain.
• Belt: Belt adalah sabuk elastis yang biasanya terbuat dari bahan karet, plastik, atau kain yang dipasang di sekitar pulley untuk mentransfer tenaga mekanis. Fungsinya adalah untuk menyampaikan gerakan putaran dari satu pulley ke pulley lainnya, memungkinkan mesin atau sistem mekanis berfungsi.

Cara Kerja Pulley dan Belt:

• Prinsip Dasar: Sistem pulley dan belt bekerja dengan memanfaatkan gaya gesek antara sabuk dan alur pulley untuk mentransfer gerakan rotasi dari satu pulley (penggerak) ke pulley lainnya (yang digerakkan). Pulley penggerak (driving pulley) dihubungkan ke sumber tenaga, seperti motor, dan pulley yang digerakkan (driven pulley) dihubungkan ke perangkat yang membutuhkan gerakan atau tenaga mekanis.
• Transmisi Tenaga:
  1. Pulley Penggerak Berputar: Pulley penggerak terhubung ke sumber tenaga, misalnya motor, yang menyebabkan pulley tersebut berputar.
  2. Gesekan Sabuk dan Pulley: Ketika pulley penggerak berputar, sabuk yang terhubung ke pulley juga ikut bergerak karena adanya gaya gesek antara sabuk dan pulley.
  3. Pulley yang Digerakkan Berputar: Sabuk mentransfer tenaga ke pulley yang digerakkan, membuatnya berputar pada kecepatan tertentu yang bergantung pada rasio diameter pulley penggerak dan yang digerakkan.
  4. Kecepatan dan Rasio Putaran: Rasio antara diameter pulley penggerak dan yang digerakkan menentukan kecepatan rotasi dari pulley yang digerakkan. Misalnya, jika pulley penggerak lebih besar dari pulley yang digerakkan, maka kecepatan putaran pada pulley yang digerakkan akan lebih cepat.
• Perubahan Kecepatan dan Torsi: Sistem pulley dan belt juga dapat digunakan untuk meningkatkan torsi atau kecepatan rotasi. Dengan menggunakan pulley yang lebih kecil atau lebih besar, torsi dapat ditingkatkan (pulley kecil pada penggerak dan besar pada yang digerakkan) atau kecepatan dapat ditingkatkan (pulley besar pada penggerak dan kecil pada yang digerakkan).

Kelebihan dan Kekurangan Pulley dan Belt:

• Kelebihan:
  • Sederhana dan murah.
  • Efektif untuk mentransfer tenaga dalam jarak yang lebih jauh.
  • Relatif mudah untuk dipasang dan dipelihara.
  • Dapat menyerap getaran dan beban kejut.
• Kekurangan:
  • Daya yang ditransmisikan terbatas oleh gaya gesek antara sabuk dan pulley.
  • Efisiensi menurun jika sabuk tergelincir (slippage).
  • Sabuk dapat aus seiring waktu dan memerlukan penggantian.
