Kendali Motor Servo sederhana

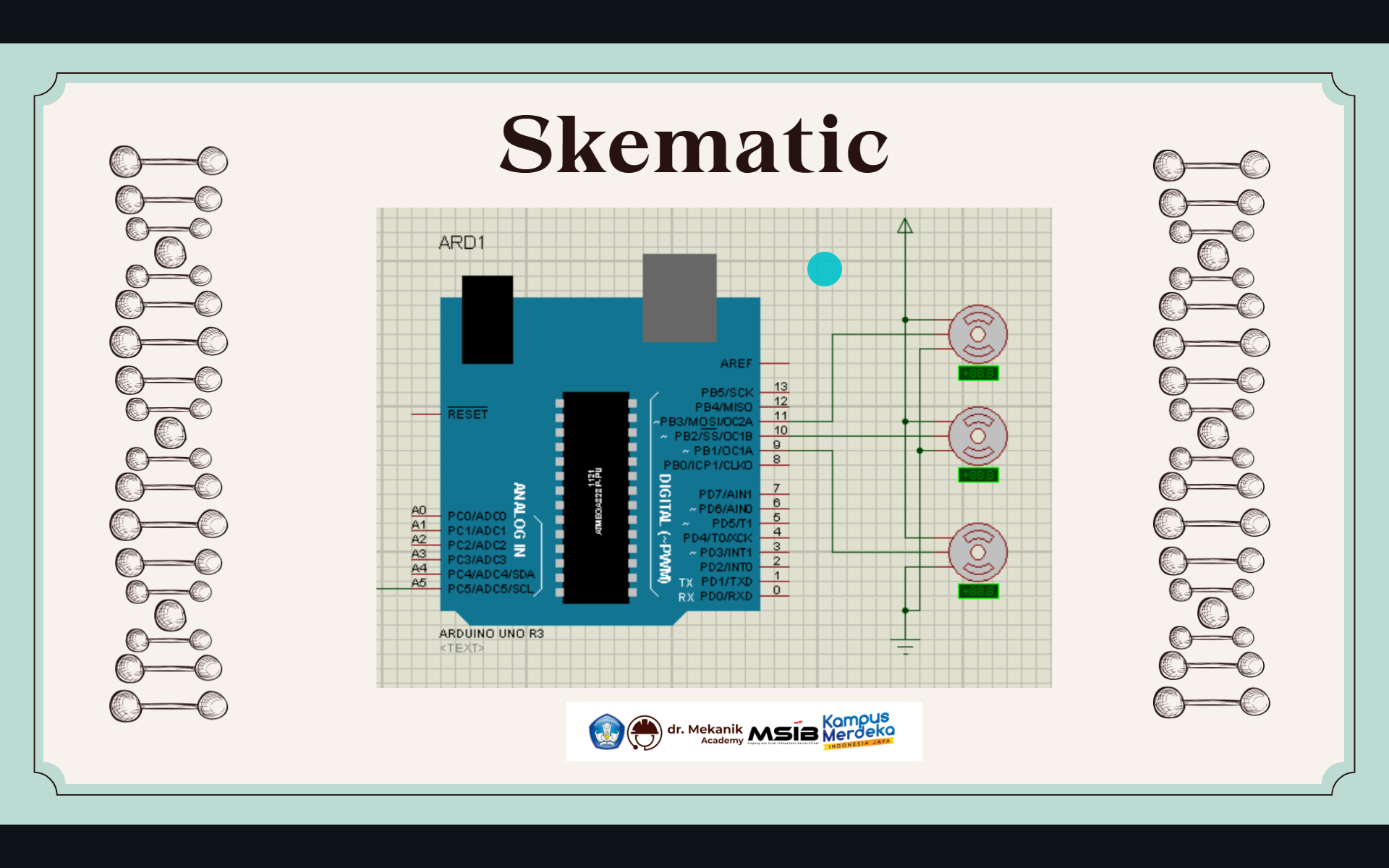

KENDALI MOTOR SERVO SEDERHANA MENGGUNAKAN ARDUINO UNO

Motor servo adalah jenis motor listrik yang dapat mengontrol posisi sudut dengan sangat presisi. Servo digunakan dalam berbagai aplikasi, termasuk robotika, kontrol industri, mekanisme penggerak, dan model remote control seperti mobil atau pesawat terbang.

Komponen Motor Servo :

Motor servo biasanya terdiri dari tiga komponen utama:

1. Motor DC: Menggerakkan motor untuk menghasilkan putaran.
2. Potensiometer: Alat untuk mendeteksi posisi sudut poros motor. Potensiometer memberikan feedback ke pengendali untuk menyesuaikan posisi motor sesuai sinyal yang diterima.
3. Pengendali (Control Circuitry): Mengendalikan kecepatan dan arah putaran motor untuk mencapai sudut yang diinginkan.

Karakteristik Motor Servo :

• Sudut Rotasi Terbatas: Sebagian besar motor servo memiliki kemampuan rotasi terbatas, biasanya 0 hingga 180 derajat. Namun, ada juga servo dengan rotasi penuh (360 derajat), yang umumnya digunakan untuk aplikasi kontinu.
• Kendali Posisi: Motor servo tidak hanya mengontrol kecepatan, tetapi lebih penting, posisi sudut output. Itulah yang membedakannya dari motor DC biasa.
• Sinyal PWM (Pulse Width Modulation): Kendali servo menggunakan sinyal PWM untuk menentukan posisi sudut. Sinyal ini biasanya berupa gelombang persegi yang lebar pulsa-nya (duty cycle) menentukan sudut poros servo.

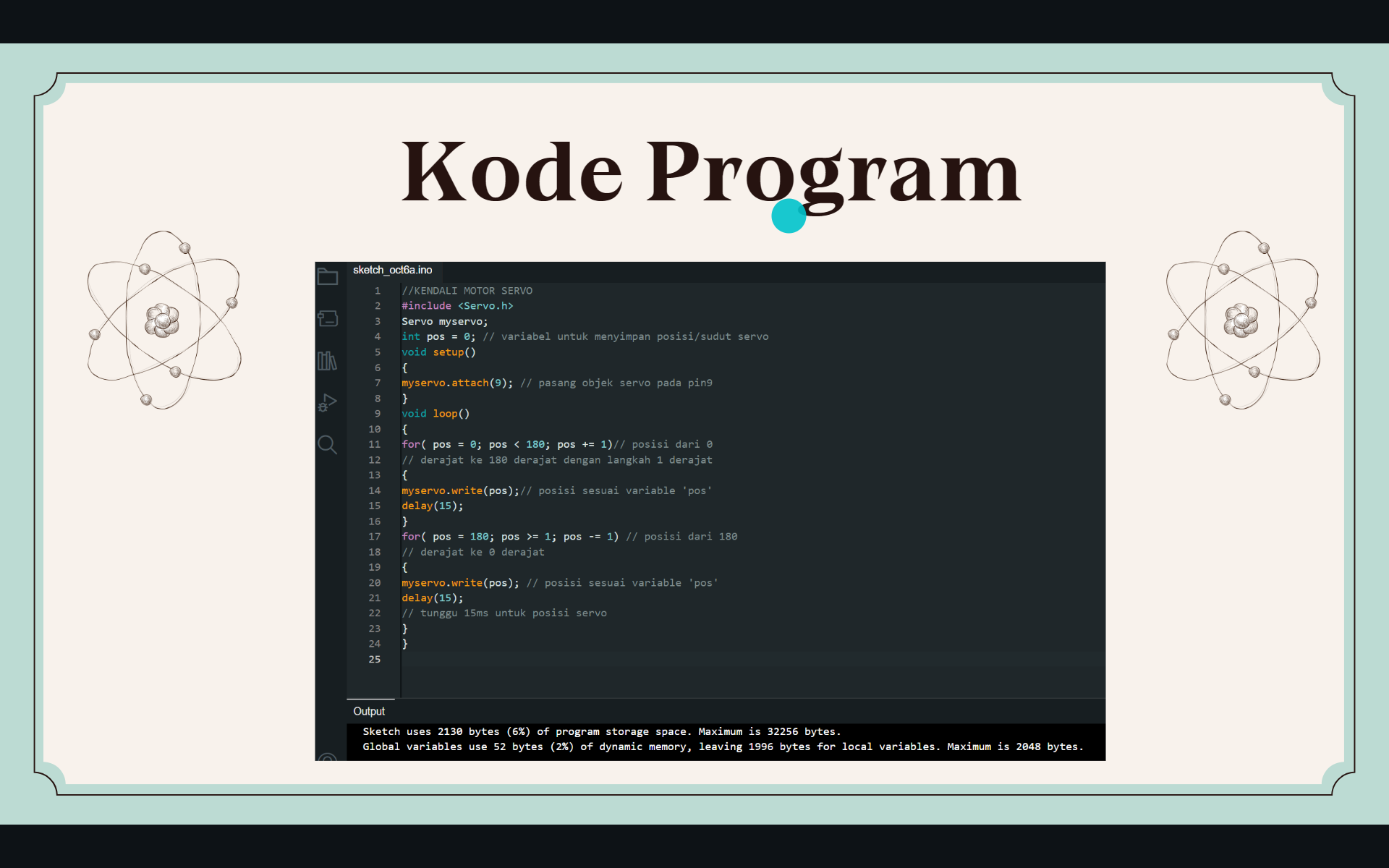

Penjelasan Sinyal PWM Servo pada Arduino :

Motor servo di Arduino bekerja berdasarkan sinyal PWM yang memiliki karakteristik sebagai berikut:

• Sinyal PWM standar untuk servo motor memiliki periode 20 milidetik (50 Hz).
• Lebar pulsa menentukan sudut servo:
  • Lebar pulsa 1 ms menggerakkan servo ke sudut 0°.
  • Lebar pulsa 1,5 ms menggerakkan servo ke sudut 90°.
  • Lebar pulsa 2 ms menggerakkan servo ke sudut 180°.

Aplikasi Motor Servo :

Motor servo digunakan dalam berbagai aplikasi, antara lain:

• Robotika: Untuk menggerakkan sendi-sendi robot.
• Sistem Otomasi: Pada kontrol otomatisasi industri untuk menggerakkan komponen mekanis dengan presisi.
• Pengontrol Kamera: Servo digunakan untuk mengatur sudut kamera dalam sistem CCTV atau drone.
• Mekanisme Gerak pada Model RC: Mobil, kapal, atau pesawat model remote control menggunakan servo untuk mengontrol roda, sayap, atau bagian lainnya.

Kelebihan Motor Servo :

• Presisi Tinggi: Servo motor bisa mengontrol posisi dengan akurat.
• Torsi Tinggi pada Ukuran Kecil: Walaupun ukurannya kecil, motor servo dapat menghasilkan torsi yang cukup besar untuk aplikasi tertentu.
• Respons Cepat: Motor servo dapat merespons perubahan sinyal dengan sangat cepat, membuatnya ideal untuk aplikasi dinamis.
