MERANCANG ROBOT LINE FOLLOWER

Robot line follower adalah  robot yang dapat bergerak mengikuti garis yang membentuk suatu lintasanRobot line follower banyak digunakan pada industri modern sekarang ini, biasanya digunakan untuk memindahkan barang dari satu terminal ke terminal lainnya.

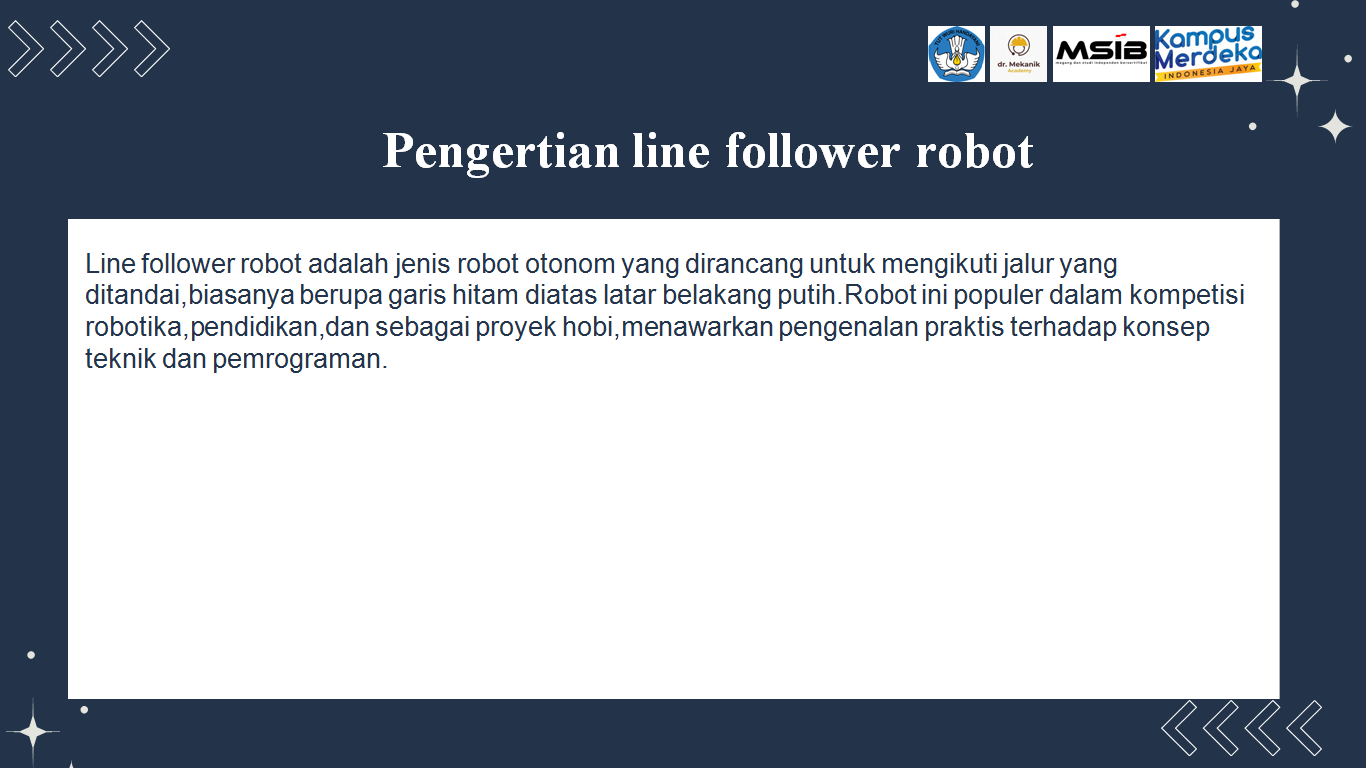

Line follower robot adalah jenis robot otonom yang dirancang untuk mengikuti jalur yang ditandai,biasanya berupa garis hitam diatas latar belakang putih.Robot ini populer dalam kompetisi robotika,pendidikan,dan sebagai proyek hobi,menawarkan pengenalan praktis terhadap konsep teknik dan pemrograman.

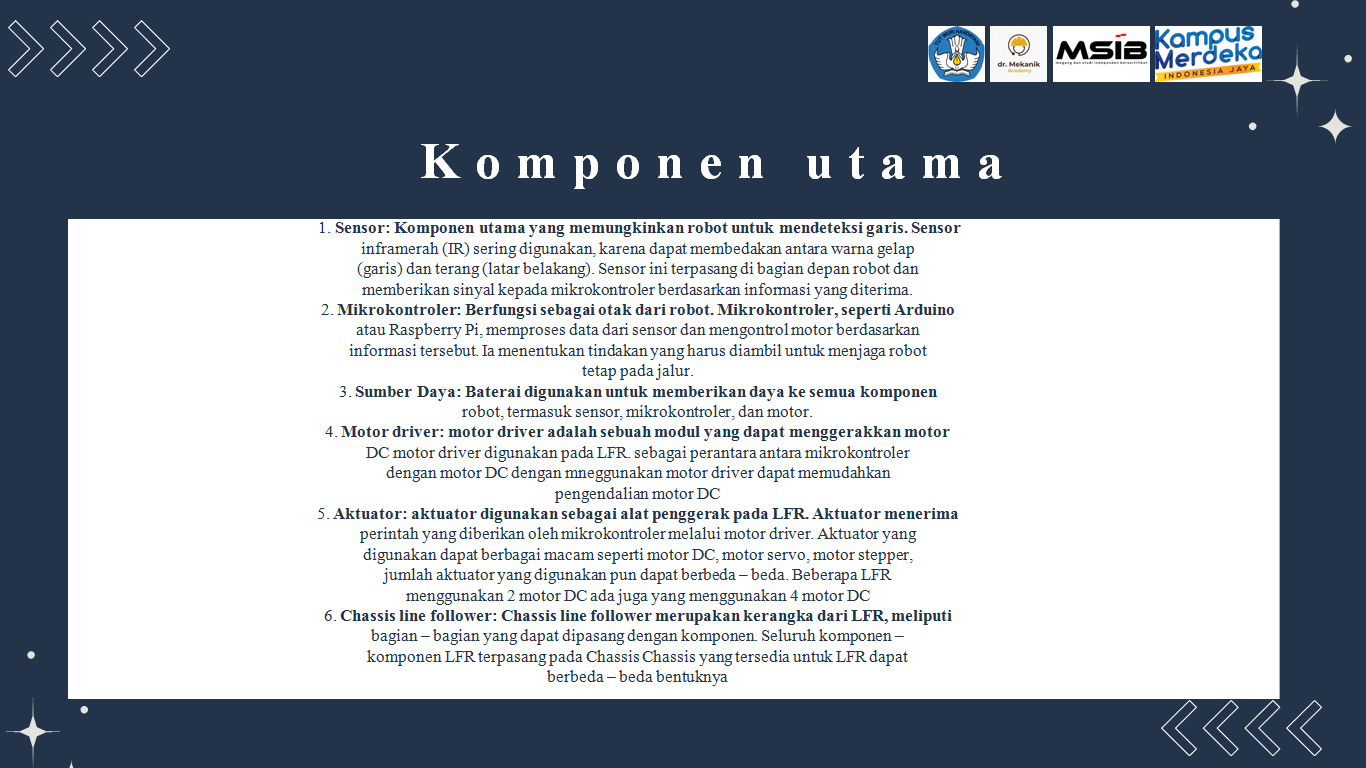

 1. Sensor: Komponen utama yang memungkinkan robot untuk mendeteksi garis. Sensor

inframerah (IR) sering digunakan, karena dapat membedakan antara warna gelap

(garis) dan terang (latar belakang). Sensor ini terpasang di bagian depan robot dan

memberikan sinyal kepada mikrokontroler berdasarkan informasi yang diterima.

2. Mikrokontroler: Berfungsi sebagai otak dari robot. Mikrokontroler, seperti Arduino

atau Raspberry Pi, memproses data dari sensor dan mengontrol motor berdasarkan

informasi tersebut. Ia menentukan tindakan yang harus diambil untuk menjaga robot

tetap pada jalur.

3. Sumber Daya: Baterai digunakan untuk memberikan daya ke semua komponen

robot, termasuk sensor, mikrokontroler, dan motor.

4. Motor driver: motor driver adalah sebuah modul yang dapat menggerakkan motor

DC motor driver digunakan pada LFR. sebagai perantara antara mikrokontroler

dengan motor DC dengan mneggunakan motor driver dapat memudahkan

pengendalian motor DC

5. Aktuator: aktuator digunakan sebagai alat penggerak pada LFR. Aktuator menerima

perintah yang diberikan oleh mikrokontroler melalui motor driver. Aktuator yang

digunakan dapat berbagai macam seperti motor DC, motor servo, motor stepper,

jumlah aktuator yang digunakan pun dapat berbeda – beda. Beberapa LFR

menggunakan 2 motor DC ada juga yang menggunakan 4 motor DC

6. Chassis line follower: Chassis line follower merupakan kerangka dari LFR, meliputi

bagian – bagian yang dapat dipasang dengan komponen. Seluruh komponen –

komponen LFR terpasang pada Chassis Chassis yang tersedia untuk LFR dapat

berbeda – beda bentuknya

prinsip kerja :

Line follower robot bekerja dengan cara mendeteksi garis yang ditandai. Ketika sensor di

bagian kiri mendeteksi garis, mikrokontroler akan mengubah arah robot ke kiri, dan

sebaliknya. Proses ini memungkinkan robot untuk secara otomatis mengikuti jalur yang telah

ditentukan tanpa intervensi manusia.

aplikasi :

Robot ini digunakan dalam berbagai aplikasi, mulai dari pengantaran barang di pabrik hingga

pengajaran robotika di sekolah. Line follower robot tidak hanya mengajarkan dasar-dasar

elektronika dan pemrograman, tetapi juga meningkatkan keterampilan dalam logika kontrol

dan desain sistem. Proyek ini memberikan pengalaman praktis yang berharga bagi para

penggemar teknologi dan pelajar.

 program sederhana yang dapat digunakan adalah sebagai berikut :

Program :

const int leftSensor = A0;
const int rightSensor = A1;
const int leftMotor = 9;
const int rightMotor = 10;

void setup() {
 pinMode(leftMotor, OUTPUT);
 pinMode(rightMotor, OUTPUT);
}

void loop() {
 int leftValue = analogRead(leftSensor);
 int rightValue = analogRead(rightSensor);

 if (leftValue < threshold && rightValue < threshold) {
   // Maju
   digitalWrite(leftMotor, HIGH);
   digitalWrite(rightMotor, HIGH);
 } else if (leftValue < threshold) {

   // Belok kanan
   digitalWrite(leftMotor, LOW);
   digitalWrite(rightMotor, HIGH);
 } else if (rightValue < threshold) {

   // Belok kiri
   digitalWrite(leftMotor, HIGH);
   digitalWrite(rightMotor, LOW);
 } else {

   // Diam
   digitalWrite(leftMotor, LOW);
   digitalWrite(rightMotor, LOW);
 }
}


Prinsip kerja
