PERANCANGAN MANUAL SHEET ROLLING MACHINE

Zikri Alfaritsy

1 orang menyukai ini
Suka
Summary

MANUAL SHEET ROLLING MACHINE

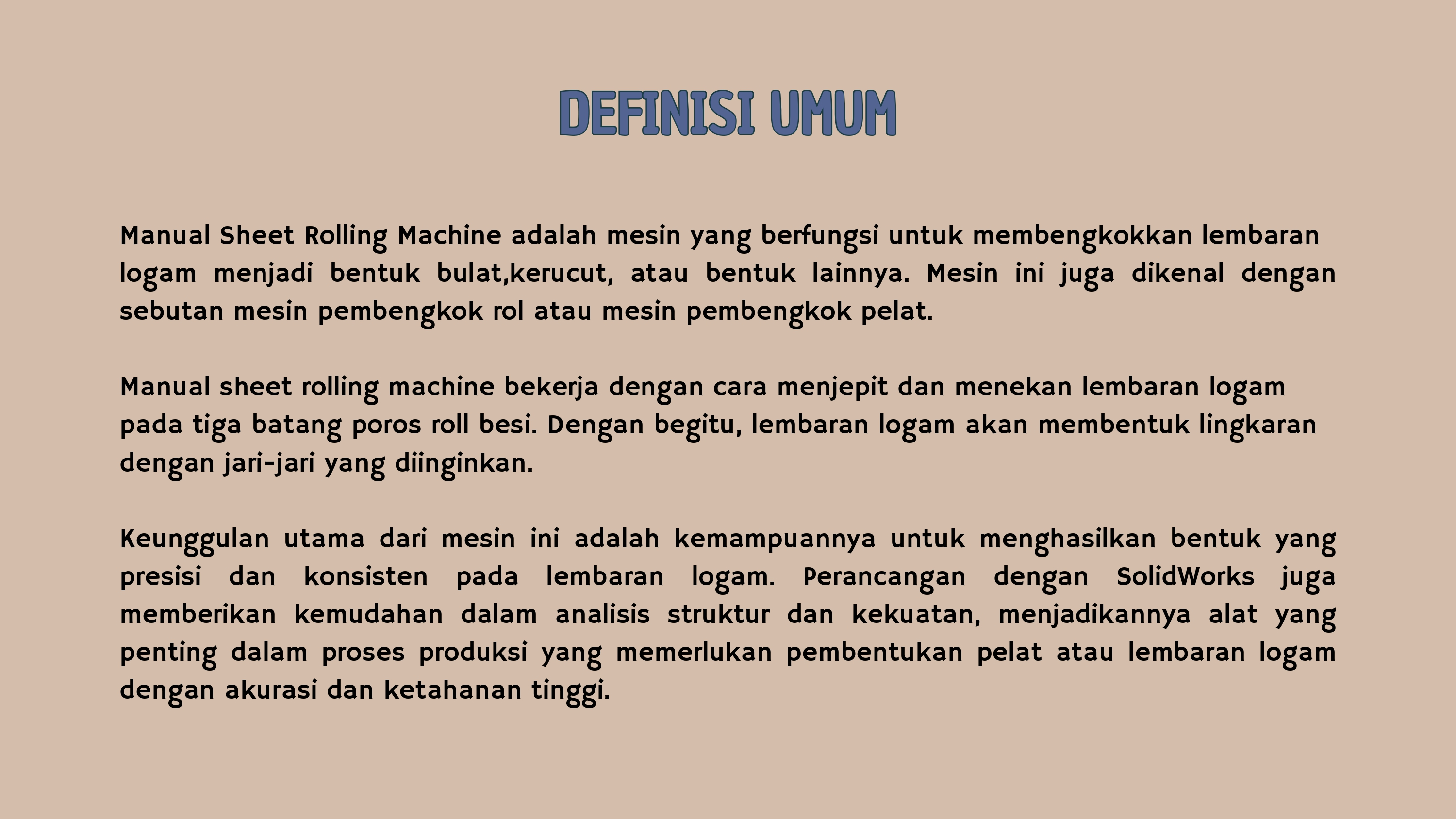

adalah mesin yang dirancang untuk membengkokkan lembaran logam menjadi berbagai bentuk, seperti bulat, kerucut, atau bentuk lain sesuai kebutuhan. Mesin ini sering kali disebut juga dengan nama mesin pembengkok rol atau mesin pembengkok pelat. Dalam perancangan mesin ini, digunakan software SolidWorks untuk membuat desain tiga dimensi yang presisi dan memungkinkan visualisasi komponen-komponen mesin secara rinci sebelum diproduksi. Penggunaan SolidWorks membantu dalam merancang struktur mesin dengan akurasi tinggi, mengoptimalkan posisi roll, dan memastikan bahwa komponen dapat bekerja secara efektif saat mesin beroperasi.

Description

Cara kerja dari manual sheet rolling machine cukup sederhana namun efektif. Mesin ini menggunakan tiga batang poros roll besi yang berfungsi sebagai penggulung dan penjepit lembaran logam. Lembaran logam ditempatkan di antara ketiga roll tersebut, di mana dua roll berfungsi untuk menopang dan menekan dari sisi bawah, sementara satu roll atas yang dapat diatur posisinya akan menekan dari atas untuk memberikan tekanan tambahan.

Dengan pengaturan roll atas, tekanan pada lembaran logam dapat ditingkatkan atau dikurangi, memungkinkan pembentukan logam dengan jari-jari kelengkungan yang bervariasi. Mesin ini bekerja secara manual, sehingga operator dapat mengatur langsung tekanan dan posisi roll untuk mendapatkan hasil yang diinginkan.

Keunggulan utama dari mesin ini adalah kemampuannya untuk menghasilkan bentuk yang presisi dan konsisten pada lembaran logam. Perancangan dengan SolidWorks juga memberikan kemudahan dalam analisis struktur dan kekuatan, menjadikannya alat yang penting dalam proses produksi yang memerlukan pembentukan pelat atau lembaran logam dengan akurasi dan ketahanan tinggi.

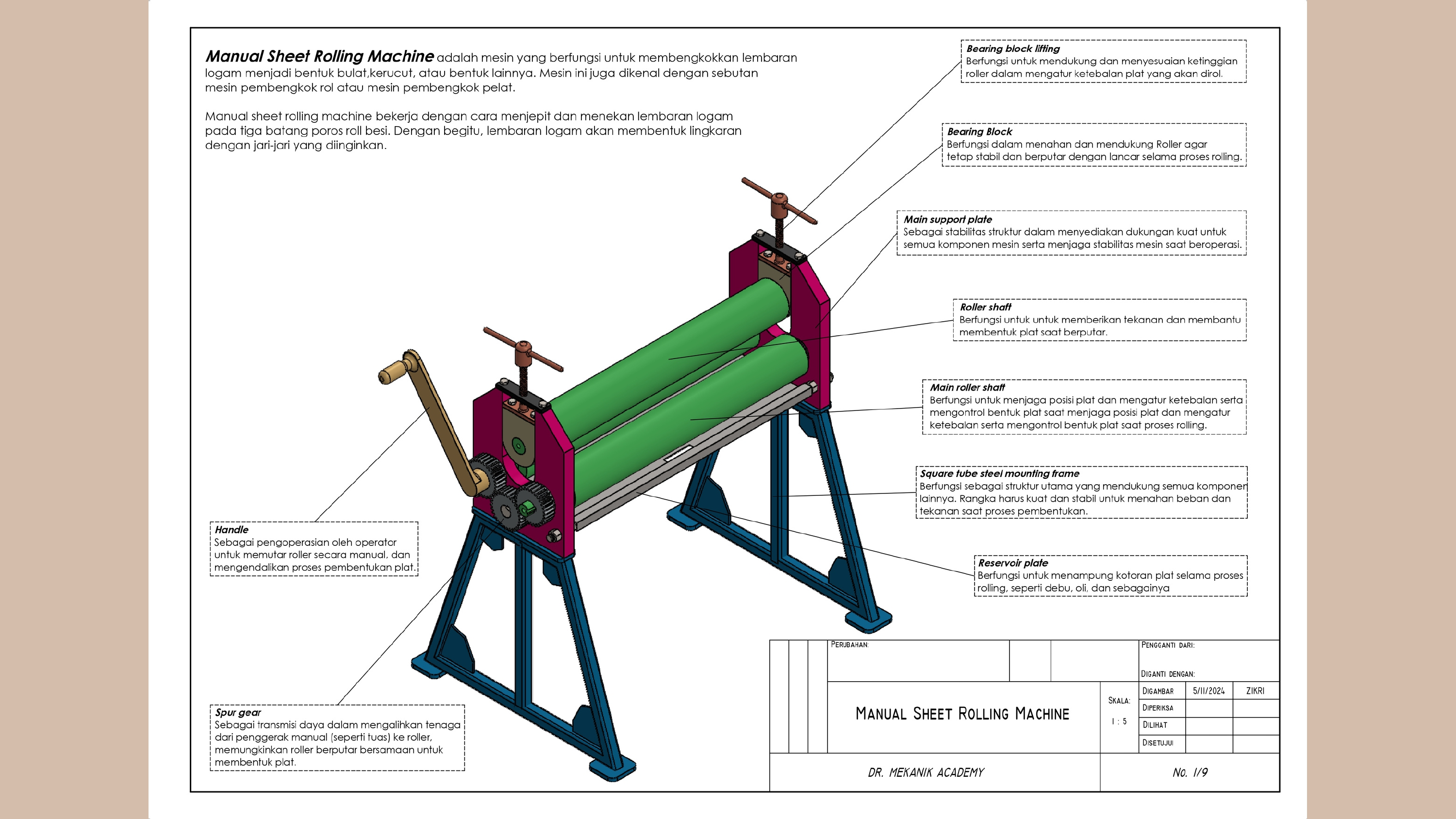

Gambar Kerja dari manual sheet rolling machine :



~ Thanks for your attentions ~
