Apa yang Dimaksud dengan Arduino Uno?

Singkatnya, definisi Arduino Uno adalah salah satu dari sekian banyaknya jenis Arduino yang banyak digunakan saat ini. Sekaligus sebagai produk pertama yang dirilis oleh pihak Arduino sendiri. Ini ditandai dengan penggunaan kata “Uno” yang dalam bahasa Italia artinya satu atau pertama. Pada papan sirkuit Arduino Uno, di dalamnya sudah tertanam chip mikrokontroler Atmega328 sebagai otak dari komponennya.

Pengertian Arduino Uno Menurut Para Ahli

Beberapa contoh pengertian Arduino menurut para ahli antara lain:

• Menurut Abdul Kadir, Arduino Uno merupakan salah satu produk yang berlabelkan Arduino dan merupakan suatu papan elektronik yang mengandung mikrokontroler Atmega328 (sebuah keping yang secara fungsional bertindak sebagai komputer).
• Menurut Feri Djuandi, Arduino Uno adalah sebuah board mikrokontroler yang berbasis Atmega328, memiliki 14 pin input/output yang mana 6 pin dapat digunakan sebagai output PWM, 6 analog input, crystal osilator 16 MHz, port USB, power jack, ICSP header, dan sebuah tombol reset.

Fungsi Arduino Uno adalah memudahkan penggunanya dalam mengendalikan komponen elektronika dengan program seperti LED, motor DC, relay, servo, modul, dan segala jenis sensor. Arduino Uno telah dilengkapi dengan 14 pin input output digital yang 6 diantaranya dapat digunakan sebagai output PWM. Selain itu, Arduino Uno memiliki 6 pin input analog yang dapat digunakan untuk perangkat-perangkat penghasil sinyal analog. Bukan hanya itu saja, ada pula yang disebut dengan pin reset, ground, VCC, IOREF, AREF, SDA, dan pin SCL. Semua pin tersebut masing-masing memiliki fungsi yang berbeda. Kamu bisa membaca penjelasan lengkapnya pada artikel Arduino Uno pinout.

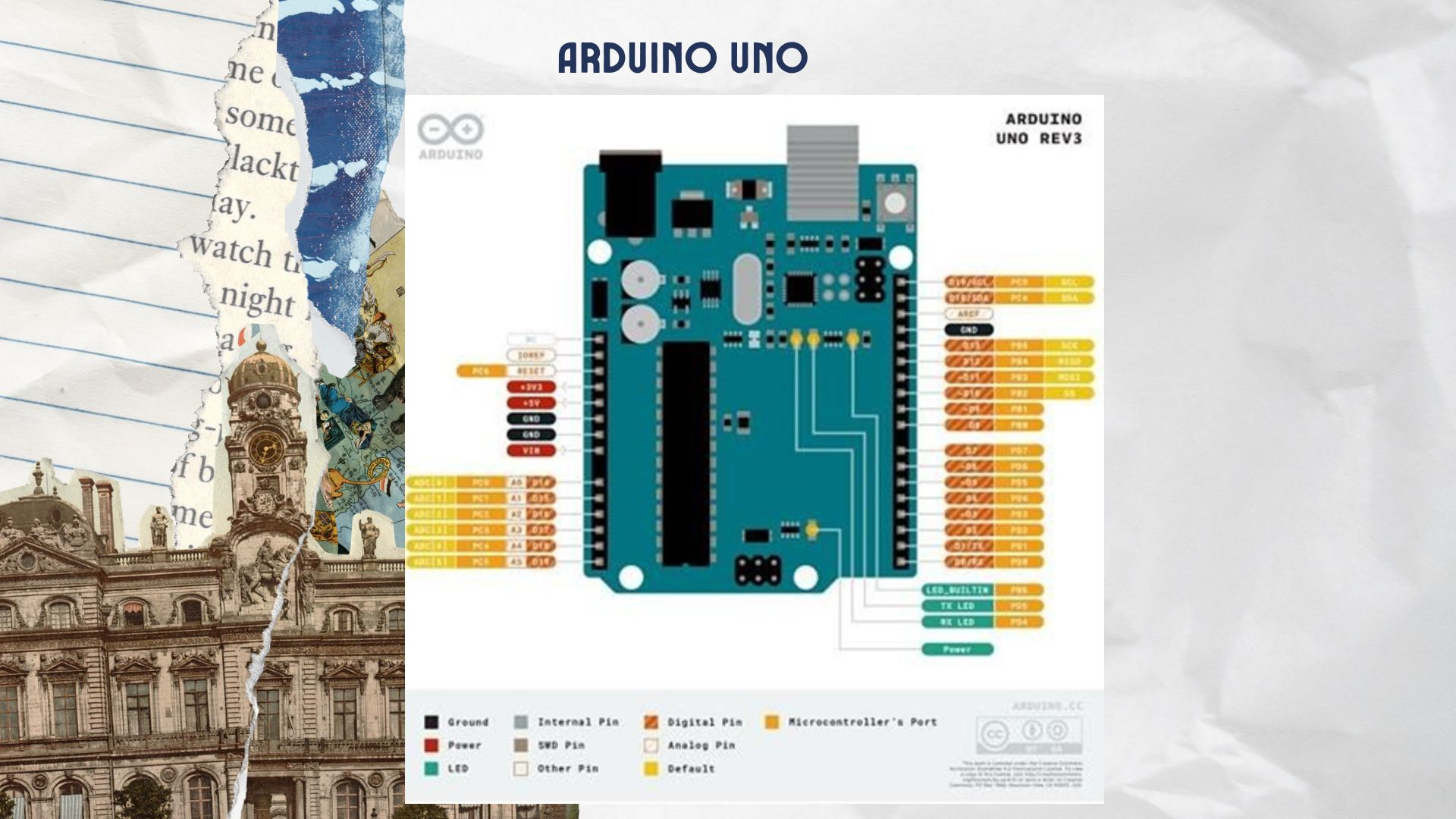

Arduino Uno adalah salah satu jenis papan mikrokontroler yang paling populer dan mudah digunakan. Mikrokontroler sendiri adalah sebuah chip kecil yang bisa diprogram untuk menjalankan berbagai tugas. Arduino Uno sering digunakan sebagai dasar untuk membuat berbagai macam proyek elektronik, mulai dari yang sederhana seperti menyalakan LED hingga yang lebih kompleks seperti membuat robot. Arduino adalah jenis Arduino yang paling banyak digemari. Arduino ini memiliki 32 pinout, diantaranya:power output(3,3V dan 5V), ground, reset, pin digital I&O, pin analog, AREF(Analog Reference), power input 7-12V, TX (Transmitter), RX(Receiver). Berikut adalah gambar Arduino UNO

Arduino Nano

Arduino Nano adalah sebuah papan mikrokontroler yang lebih kecil dan ringan dibandingkan Arduino Uno, tetapi tetap memiliki fitur-fitur yang kuat. Ia menjadi pilihan populer untuk proyek-proyek elektronik yang membutuhkan ukuran yang lebih kompak. Namun, fasilitas yang disediakan Arduino nano tidak sesuai dengan Namanya, bahkan pin analog dari Arduino nano lebih banyak dari pada Arduino UNO

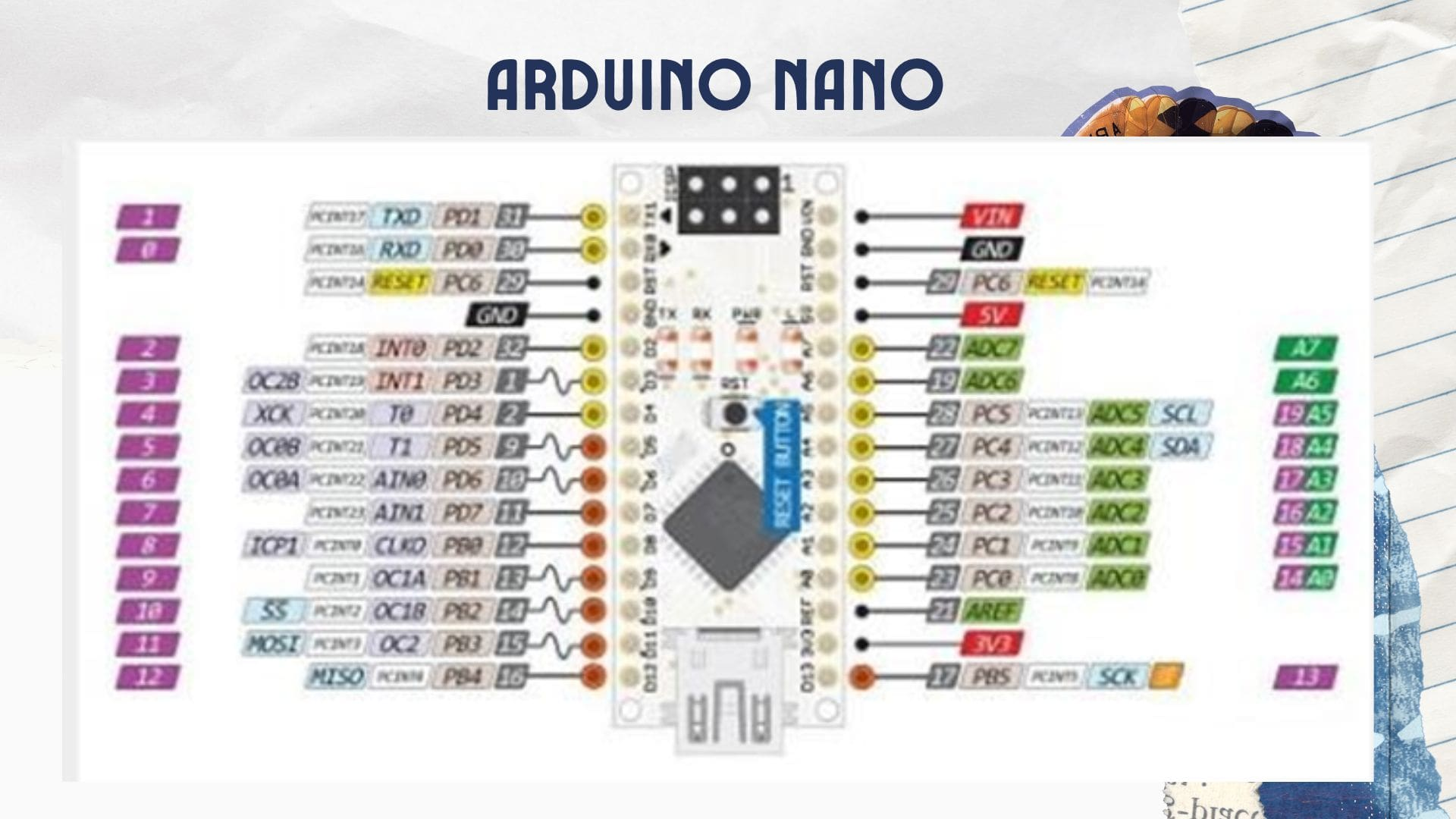

Gambar Pinout Arduino Nano 1

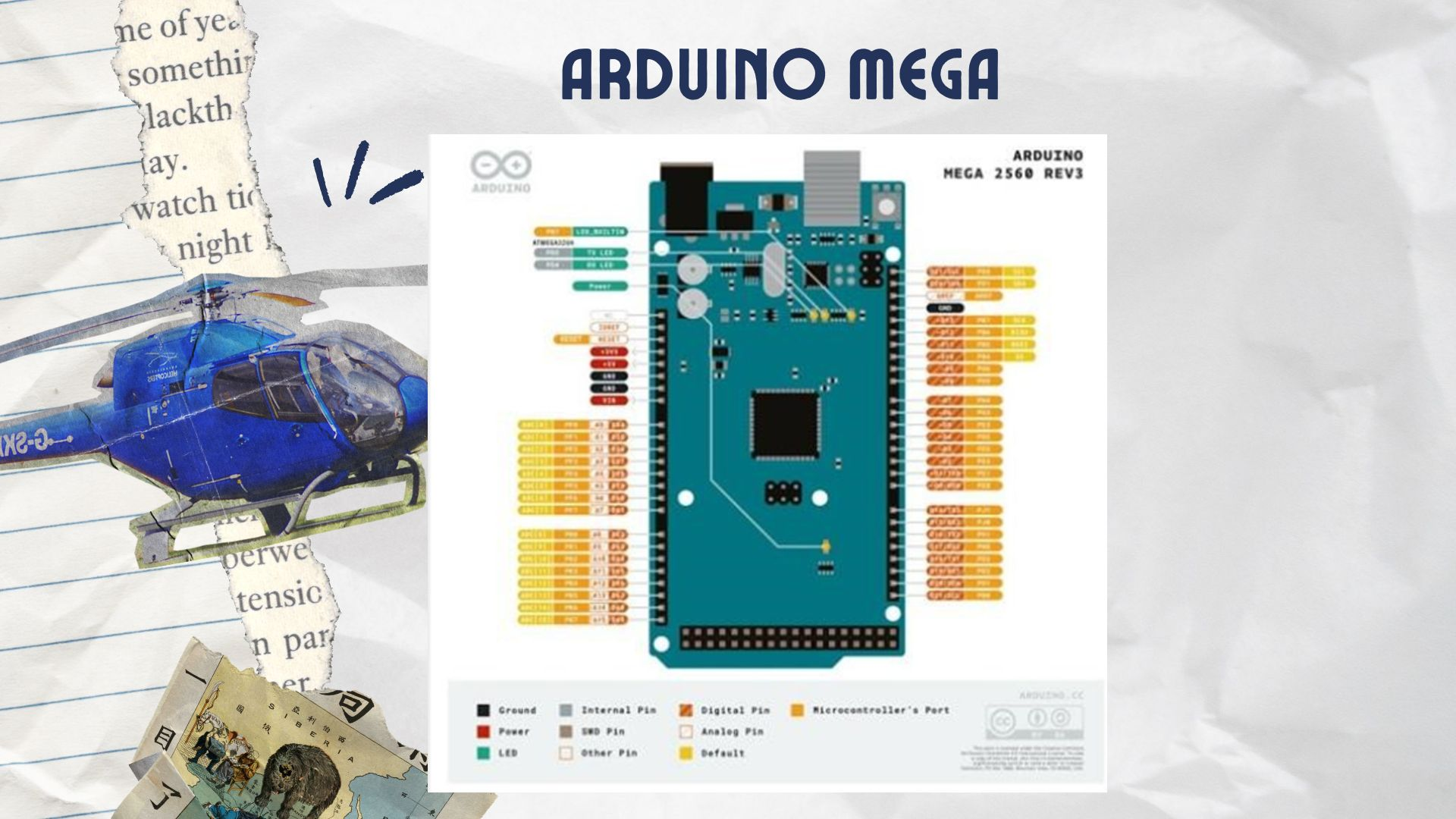

Arduino Mega

Arduino Mega adalah versi Arduino Uno klasik yang lebih besar dan lebih bertenaga. Ia menawarkan jumlah pin input/output yang signifikan, sehingga ideal untuk proyek-proyek rumit yang memerlukan banyak koneksi.

Instalasi Arduino IDE

Arduino IDE adalah perangkat lunak yang sangat penting untuk memprogram papan Arduino Anda. Dengan IDE ini, Anda dapat menulis, mengkompilasi, dan mengunggah kode ke papan Arduino.

Langkah-langkah Instalasi Arduino IDE

1. Unduh Arduino IDE:
   • Kunjungi situs resmi Arduino: https://www.arduino.cc/
   • Pada halaman utama, cari menu "Software" lalu pilih "Download the Arduino IDE".
   • Pilih versi yang sesuai dengan sistem operasi Anda (Windows, macOS, atau Linux).
2. Jalankan File Installer:
   • Setelah unduhan selesai, cari file installer yang telah Anda unduh.
   • Jalankan file tersebut dan ikuti petunjuk yang muncul di layar.
   • Biasanya, Anda akan diminta untuk memilih direktori instalasi dan menyetujui persyaratan lisensi.
3. Verifikasi Instalasi:
   • Setelah proses instalasi selesai, buka Arduino IDE.
   • Anda akan melihat tampilan antarmuka Arduino IDE.

Konfigurasi Awal

• Pilih Papan:
  • Buka menu Alat > Papan .
  • Pilih jenis papan Arduino yang Anda gunakan (misalnya Arduino Uno, Nano, atau Mega).
  • Pilih Port:
    • Buka menu Tools > Port.
    • Pilih port serial yang terhubung dengan papan Arduino Anda.

Memahami Sinyal Analog dan Digital

Sebelum kita membahas kode, mari kita pahami dulu perbedaan antara sinyal analog dan digital:

• Sinyal Analog: Sinyal yang nilainya dapat bervariasi secara kontinu dalam rentang tertentu. Contoh: suhu, cahaya, suara.
• Sinyal Digital: Sinyal yang hanya memiliki dua nilai, yaitu 0 dan 1 (atau HIGH dan LOW). Contoh: saklar, tombol.

Pin Analog dan Digital pada Arduino

• Pin Analog: Digunakan untuk membaca nilai analog dari sensor. Nilai analog ini kemudian dikonversi menjadi nilai digital (0-1023 pada Arduino Uno).
• Pin Digital: Digunakan untuk memberikan atau menerima sinyal digital (HIGH atau LOW).

Sensor Ultrasonik

Sensor ultrasonik adalah komponen elektronik yang digunakan untuk mengukur jarak dengan mengirimkan gelombang suara berfrekuensi tinggi (ultrasonik) dan kemudian mendeteksi waktu yang dibutuhkan gelombang tersebut untuk memantul kembali dari suatu objek. Dengan mengetahui waktu tempuh gelombang, kita dapat menghitung jarak antara sensor dan objek.

Komponen Utama Sensor Ultrasonik:

• Transmitter: Bagian yang mengirimkan gelombang ultrasonik.
• Receiver: Bagian yang menerima gelombang ultrasonik yang dipantulkan. Cara Kerjanya:

1. Transmitter mengirimkan gelombang ultrasonik: Sensor mengirimkan pulsa ultrasonik dengan durasi tertentu.
2. Gelombang memantul: Gelombang ultrasonik merambat melalui udara dan mengenai suatu objek. Gelombang kemudian memantul kembali ke sensor.
3. Receiver menangkap gelombang pantulan: Sensor menerima gelombang pantulan dan menghitung waktu yang dibutuhkan dari saat pengiriman hingga penerimaan gelombang.
4. Hitung jarak: Berdasarkan waktu tempuh dan kecepatan suara di udara, jarak antara sensor dan objek dapat dihitung.

Contoh Sensor Ultrasonik Populer:

• HC-SR04: Salah satu sensor ultrasonik yang paling banyak digunakan karena harganya yang terjangkau dan kemudahan penggunaannya.

Motor Servo

Motor servo adalah jenis motor listrik khusus yang dapat dikontrol untuk memutar porosnya ke sudut tertentu. Mereka sering digunakan dalam berbagai aplikasi yang membutuhkan gerakan yang akurat dan terkontrol, seperti robot, mainan, dan perangkat elektronik lainnya.

Komponen Utama Motor Servo:

• Motor listrik: Menghasilkan tenaga untuk menggerakkan poros.
• Potensiometer: Sensor yang mengukur posisi poros.
• Sirkuit kontrol: Mengendalikan motor berdasarkan sinyal input.

Cara Kerjanya:

1. Sinyal input: Motor servo menerima sinyal input berupa pulsa lebar variabel (PWM).
2. Pengukuran posisi: Sirkuit kontrol mengukur posisi poros menggunakan potensiometer.
3. Perbandingan: Sirkuit kontrol membandingkan posisi aktual dengan posisi yang diinginkan berdasarkan sinyal input.
4. Pengaturan motor: Jika ada perbedaan, sirkuit kontrol akan menggerakkan motor untuk mencapai posisi yang diinginkan.

Jenis-Jenis Motor Servo:

• Servo analog: Menggunakan sinyal analog sebagai input.
• Servo digital: Menggunakan sinyal digital (PWM) sebagai input.
• Servo kontinu: Dapat berputar terus-menerus, tidak hanya terbatas pada sudut tertentu.

Penerapan Motor Servo:

• Robot: Untuk menggerakkan lengan, kaki, atau bagian tubuh lainnya.
• Model pesawat: Untuk mengendalikan aileron, elevator, dan rudder.
• Perangkat elektronik: Untuk menggerakkan bagian-bagian mekanis seperti pintu atau penutup.
• Proyek kreatif: Untuk membuat berbagai macam proyek seperti robot sederhana, mainan interaktif, atau karya seni.

Smart Trash

Sampah pintar mengacu pada tempat sampah yang dilengkapi dengan sensor dan teknologi untuk mengoptimalkan pengelolaan sampah dan mengurangi dampak lingkungan. Tempat sampah ini dapat berupa perangkat sederhana yang mendeteksi kepenuhan hingga sistem yang lebih canggih yang dapat memilah sampah dan memberikan data waktu nyata tentang komposisi sampah. Manfaat Sampah Pintar:

• Peningkatan Efisiensi: Dengan mengoptimalkan rute pengumpulan dan mengurangi perjalanan yang tidak perlu, sampah pintar dapat meningkatkan efisiensi operasi pengelolaan sampah.
• Dampak Lingkungan yang Berkurang: Dengan mengurangi frekuensi pengumpulan sampah dan mempromosikan daur ulang, sampah pintar dapat membantu mengurangi emisi gas rumah kaca dan menghemat sumber daya.
• Peningkatan Kesehatan Masyarakat: Dengan mencegah tempat sampah meluap dan mengurangi bau, sampah pintar dapat berkontribusi pada lingkungan yang lebih bersih dan lebih sehat.
• Pengambilan Keputusan Berdasarkan Data: Data yang dikumpulkan oleh tempat sampah pintar dapat digunakan untuk membuat keputusan yang tepat tentang kebijakan dan investasi pengelolaan sampah.
