Monitoring Kelembaban Tanah Berbasis IoT ESP32

Siti Sa'adah

0 orang menyukai ini
Suka
Summary

Perkembangan teknologi Internet of Things (IoT) telah membawa banyak inovasi dalam berbagai sektor, termasuk pertanian. Salah satu tantangan utama dalam pertanian adalah memastikan kelembaban tanah tetap optimal untuk pertumbuhan tanaman. Proyek ini bertujuan untuk merancang sistem monitoring kelembaban tanah berbasis IoT menggunakan mikrokontroler ESP32. Sistem ini memungkinkan petani untuk memantau kondisi tanah secara real-time melalui aplikasi atau platform cloud.

Description

Monitoring kelembaban tanah berbasis IoT adalah sebuah sistem yang memanfaatkan teknologi Internet of Things (IoT) untuk memantau kondisi kelembaban tanah secara real-time dan mengirimkan datanya ke suatu platform atau aplikasi. Sistem ini sangat berguna dalam bidang pertanian, perkebunan, dan bahkan untuk tanaman hias di rumah, karena kelembaban tanah sangat berpengaruh terhadap pertumbuhan tanaman.

ESP32 adalah sebuah mikrokontroler yang populer digunakan dalam proyek IoT. Dalam sistem monitoring kelembaban tanah, ESP32 berfungsi sebagai otak dari sistem. Ia akan:

  • Menerima data dari sensor kelembaban tanah: Sensor ini akan mengukur tingkat kelembaban tanah dan mengirimkan data tersebut ke ESP32.
  • Memproses data: ESP32 akan mengolah data yang diterima dari sensor dan menentukan apakah tingkat kelembaban tanah sudah sesuai atau perlu dilakukan tindakan, seperti menyiram tanaman.
  • Mengirim data ke platform IoT: Data yang sudah diolah akan dikirim ke platform IoT, seperti Blynk, ThingSpeak, atau platform lainnya. Platform ini akan menampilkan data dalam bentuk grafik atau tampilan lainnya yang mudah dipahami.
  • Mengendalikan perangkat lain (opsional): ESP32 juga bisa diprogram untuk mengendalikan perangkat lain, seperti pompa air, jika tingkat kelembaban tanah terlalu rendah.

Alat dan Bahan

  • ESP32
  • Sensor Kelembaban Tanah/ Soil Moisture Sensor
  • Relay
  • LED
  • Resistor
  • Pompa Listrik/Motor DC
  • Aplikasi Blynk
  • Power Supply
  • Aplikasi Blynk IOT

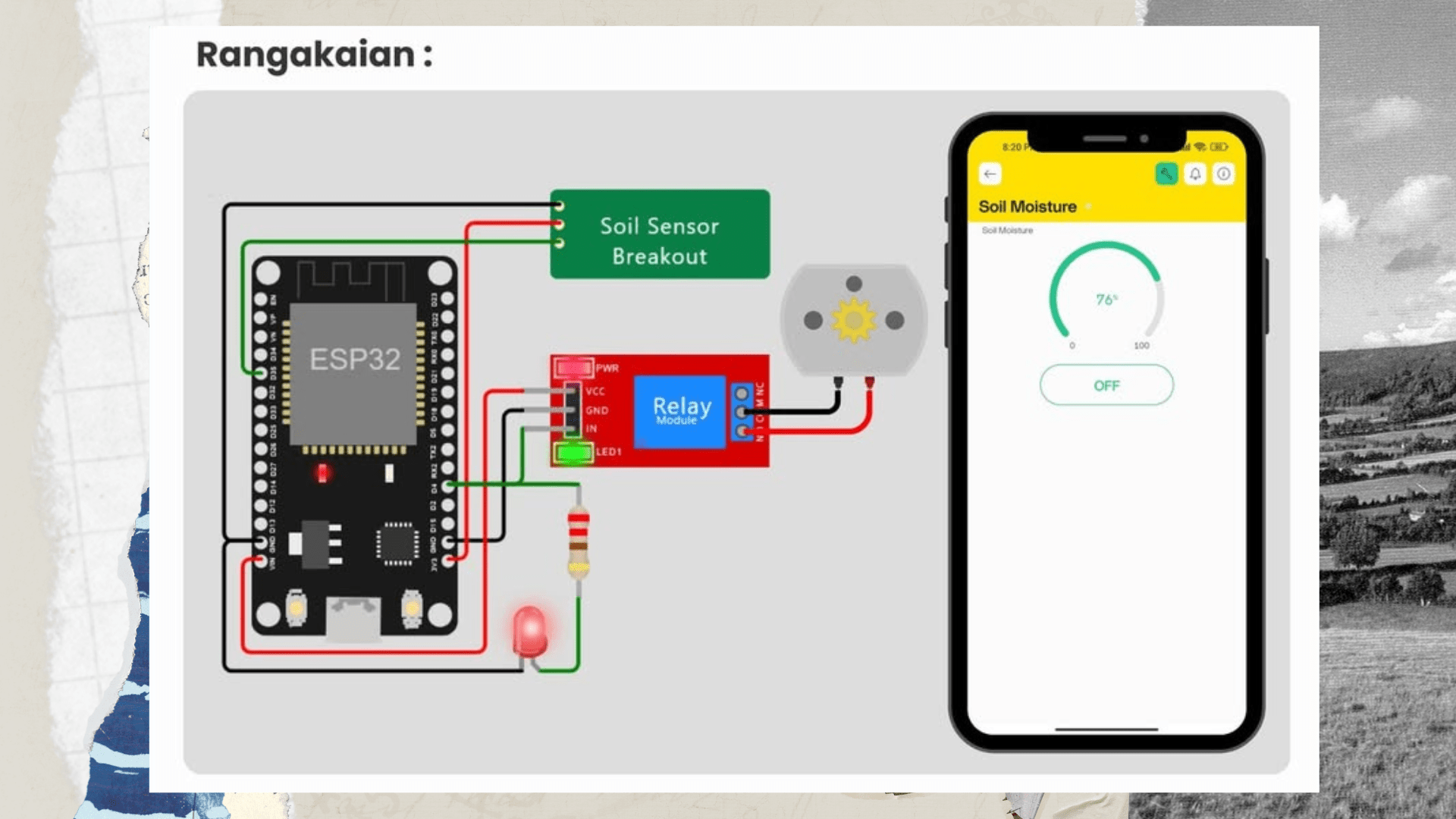

Langkah - Langkah Merangkai:

Sensor Kelembaban Tanah:

  • VCC → 3.3V ESP32
  • GND → GND ESP32
  • Signal (A0) → pin GPIO 35 ESP32

Relay:

  • VCC → 5V Arduino
  • GND → GND
  • IN → GPIO 4 pada ESP32

LED:

  • Anoda → GPIO 4 melalui resistor 220Ω
  • Katoda → GND ESP32

Pompa/Motor:

  • COM → (-) Pompa/Motor
  • NO → (+) Pompa/Motor
