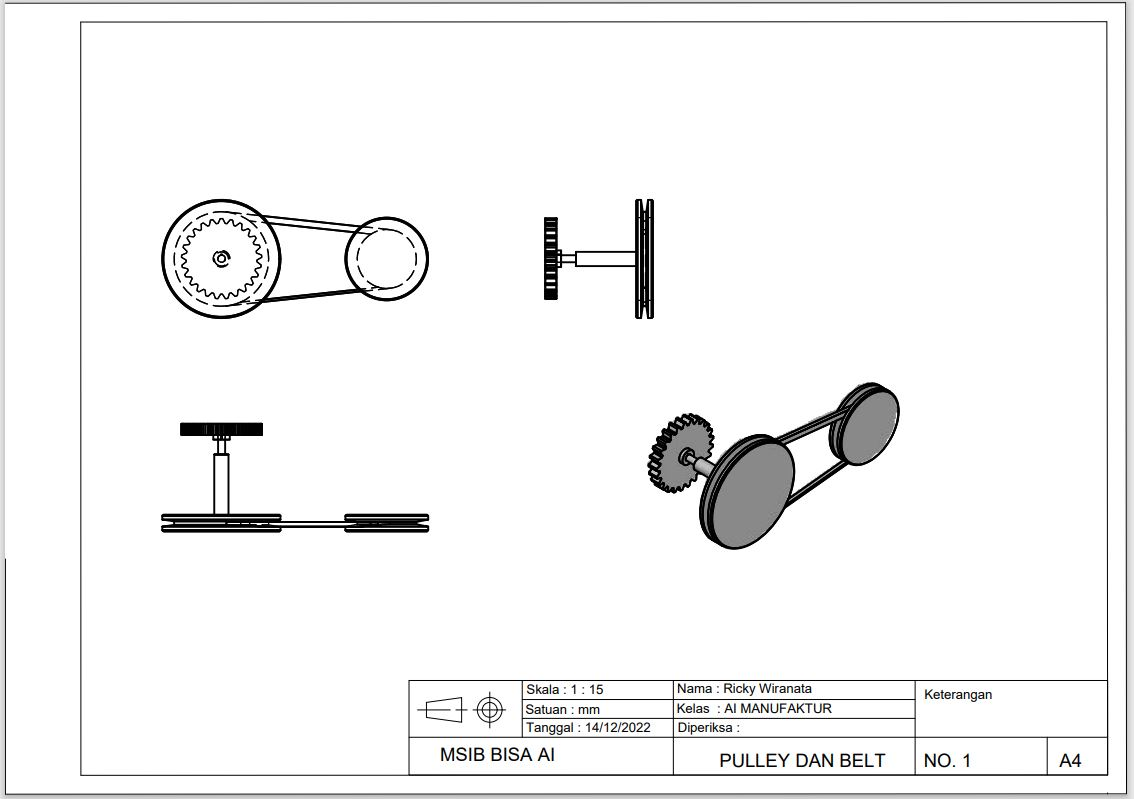

PERANCANGAN PULLEY DAN BELT

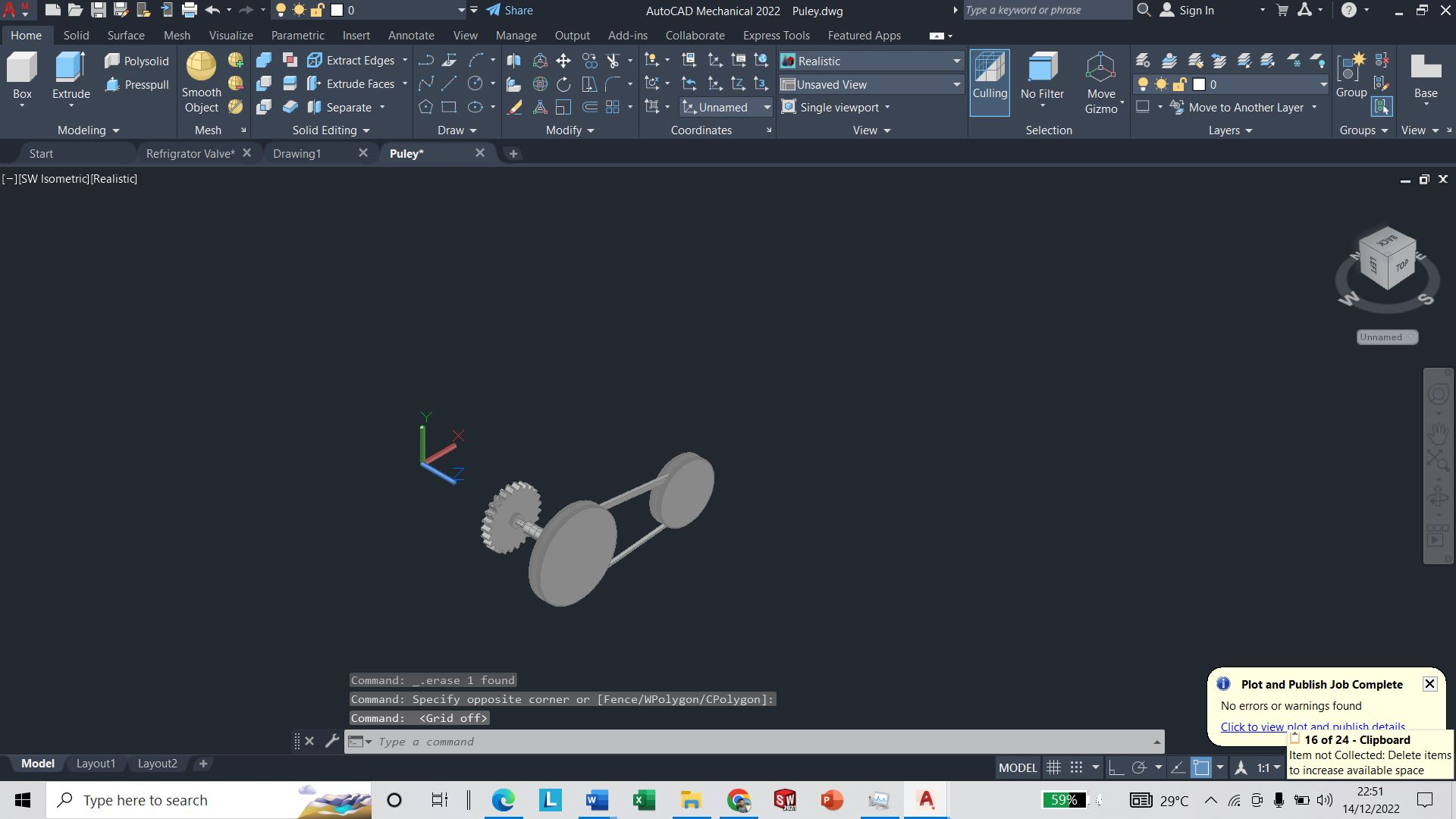

AutoCAD adalah software untuk menggambar 2 dimensi maupun 3 dimensi. Perangkat lunak ini resmi dirilis pada bulan Desember 1982 oleh Autodesk, Inc, yaitu perusahaan multinasional yang bermarkas di kota Mill Valley, California. AutoCAD merupakan aplikasi desktop yang berjalan pada mikrokomputer dengan pengontrol grafis internal. Program ini berjenis CAD (Computer-aided Design) yang dapat membantu pembuatan, modifikasi, analisis, atau pengoptimalan desain. Dengan software AutoCAD desainer akan lebih produktif, meningkatkan kualitas desain, memudahkan komunikasi melalui dokumentasi, dan untuk membuat database manufaktur dalam bentuk 2 dimensi (2D) maupun 3 dimensi (3D). AutoCAD dapat mendesain rancangan kurva dan angka dalam ruang dua dimensi (2D), sebuah kurva permukaan, dan desain solid dalam ruang tiga dimensi (3D). Kebanyakan pengguna yang memanfaatkan program ini adalah perusahaan manufaktur, desain interior, insinyur mesin, otomotif, industri perkapalan, kedirgantaraan, arsitektur, prostetik dan masih banyak lagi.

AutoCAD adalah software untuk menggambar 2 dimensi maupun 3 dimensi. Perangkat lunak ini resmi dirilis pada bulan Desember 1982 oleh Autodesk, Inc, yaitu perusahaan multinasional yang bermarkas di kota Mill Valley, California. AutoCAD merupakan aplikasi desktop yang berjalan pada mikrokomputer dengan pengontrol grafis internal. Program ini berjenis CAD (Computer-aided Design) yang dapat membantu pembuatan, modifikasi, analisis, atau pengoptimalan desain. Dengan software AutoCAD desainer akan lebih produktif, meningkatkan kualitas desain, memudahkan komunikasi melalui dokumentasi, dan untuk membuat database manufaktur dalam bentuk 2 dimensi (2D) maupun 3 dimensi (3D). AutoCAD dapat mendesain rancangan kurva dan angka dalam ruang dua dimensi (2D), sebuah kurva permukaan, dan desain solid dalam ruang tiga dimensi (3D). Kebanyakan pengguna yang memanfaatkan program ini adalah perusahaan manufaktur, desain interior, insinyur mesin, otomotif, industri perkapalan, kedirgantaraan, arsitektur, prostetik dan masih banyak lagi.

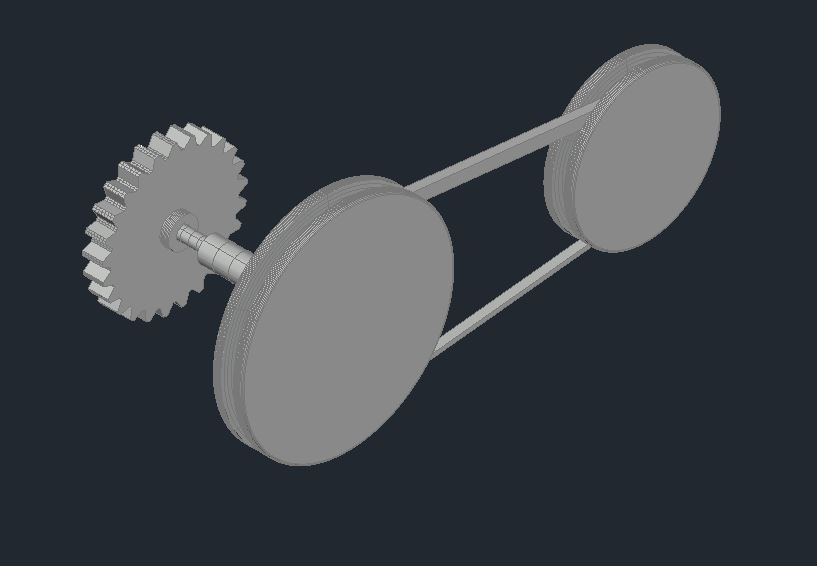

Produk yang dibuat adalah Pulley dan Belt Pulley adalah suatu elemen mesin yang berfungsi sebagai komponen atau penghubung putaran yang diterima dari motor listrik kemudian diteruskan dengan menggunakan sabuk atau belt ke benda yang ingin digerakkan.

Pulley yang di gunakan di mesin produksi mempunyai fungsi sebagai berikut :

• Sebagai Dudukan dari V - Belt atau T - Belt.
• Sebagai media untuk menarik V - Belt atau T - Belt.
• Meneruskan putaran dari motor penggerak

Berikut cara kerja Pulley pada mesin produksi adalah :

• Pulley di pasang pada shaft Motor Penggerak sebagaimana mestinya.
• Kemudian pulley tersebut di setting atau di pasangkan dengan V - Belt atau T - Belt tergantung bentuk pulley dan kegunaannya.
• V - Belt tersebut di hubungkan dengan pulley di sisi lainnya yang sudah terpasang pada Roll atau komponen mesin lainnya.
• V - Belt ini terhubung antar pulley yang terpasang pada Shaft Motor dengan shaft roll disisi lainnya.
• Kemudian pada saat motor penggerak tersebut berputar, maka secara otomatis pulley yang terpasang pada shaft motor ikut berputar.
• Berputarnya pulley pada shaft motor tersebut akan menarik V - Belt yang sudah terpasang pada Pulley tersebut.
• Dengan ditariknya V - Belt tersebut maka pulley di sisi lain yang terhubung dengan roll atau komponen mesin lainnya akan ikut tertarik atau berputar juga mengikuti putaran motor penggerak.
