Membuat sistem parkir otomatis dengan sensor ultra

Sistem ini dirancang untuk mendeteksi keberadaan kendaraan di area parkir dan memberikan informasi secara real-time mengenai ketersediaan tempat parkir. Sensor ultrasonik akan memancarkan gelombang suara dan mendeteksi pantulannya untuk mengukur jarak ke objek (dalam hal ini, kendaraan). Informasi ini kemudian diolah oleh mikrokontroler untuk menentukan apakah suatu tempat parkir sedang terisi atau kosong.

Summary:

Sistem parkir otomatis ini dirancang untuk mendeteksi keberadaan kendaraan dan mengontrol pintu masuk atau keluar parkir secara otomatis. Sistem ini menggunakan sensor ultrasonik untuk mengukur jarak antara sensor dan kendaraan, Arduino Uno sebagai otak sistem untuk memproses data, motor servo untuk menggerakkan pintu parkir, dan LCD untuk menampilkan informasi. Ketika sensor mendeteksi adanya kendaraan dalam jarak tertentu, Arduino akan mengirimkan sinyal ke motor servo untuk membuka atau menutup pintu.

Deskripsi Lengkap

Tujuan:

• Mengotomatiskan proses buka tutup pintu parkir.
• Meningkatkan efisiensi pengelolaan parkir.
• Meminimalisir kesalahan manusia dalam mengoperasikan pintu parkir.

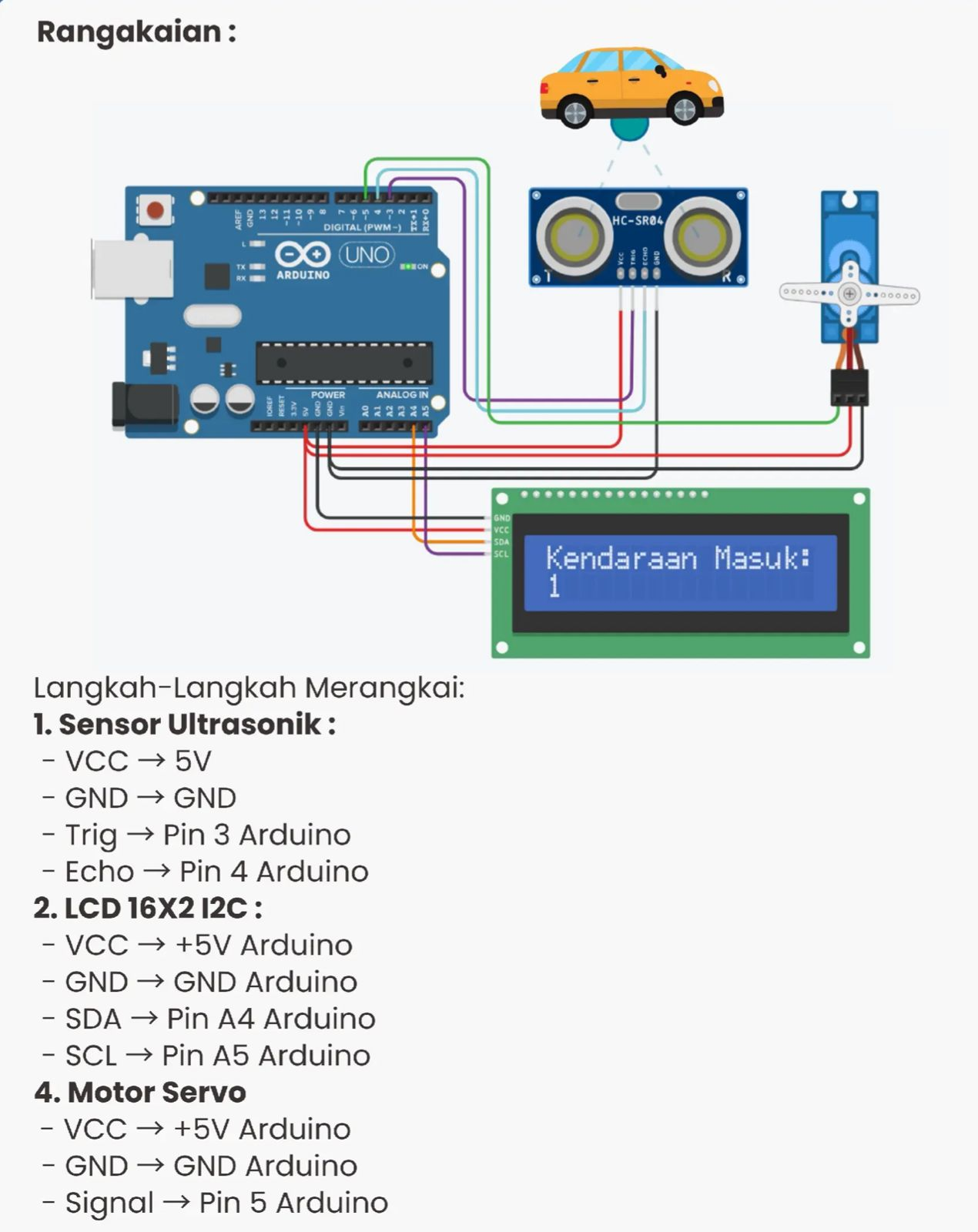

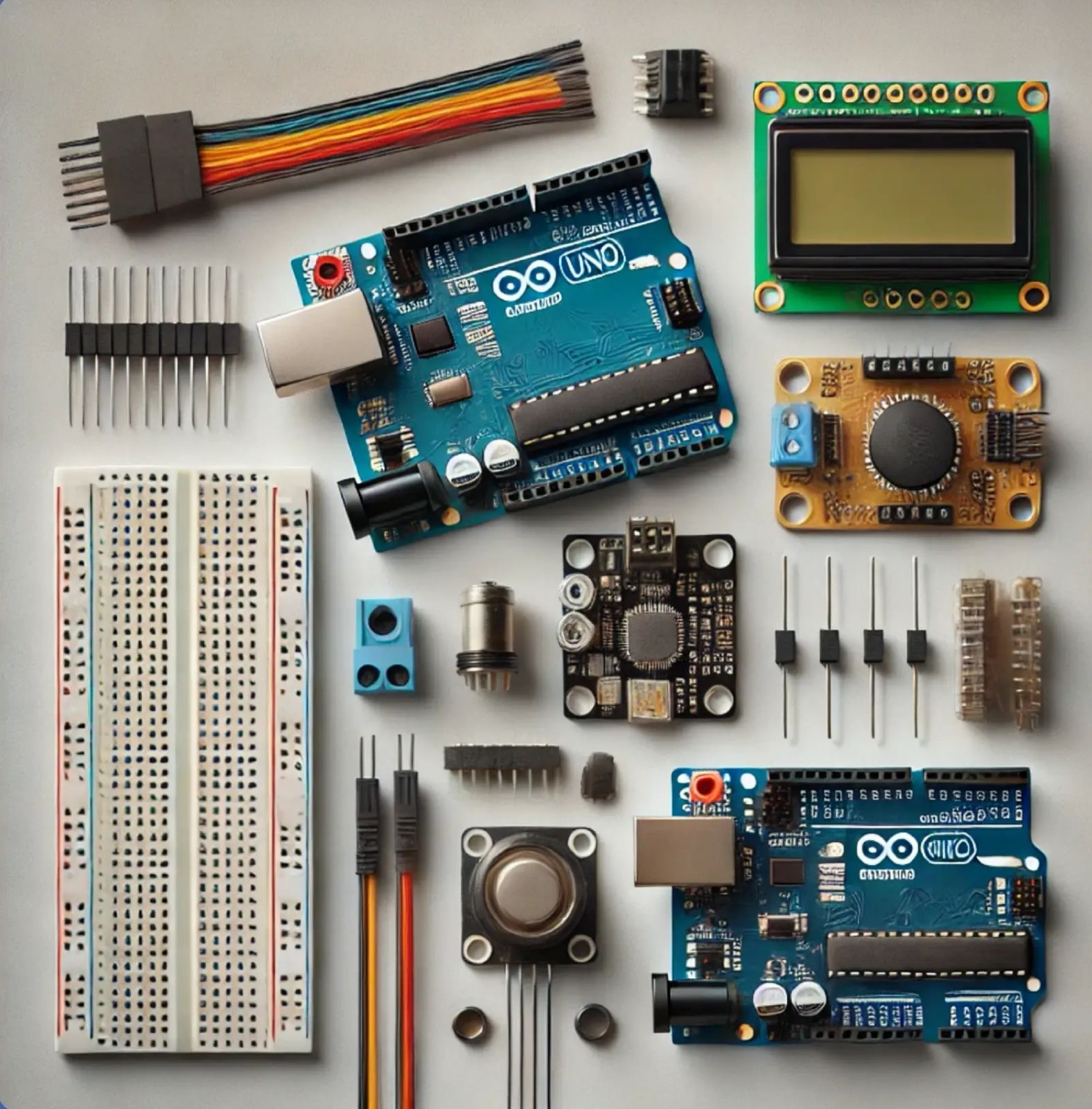

Komponen Utama dan Fungsinya:

• Arduino Uno:
  • Sebagai mikrokontroler yang mengendalikan seluruh sistem.
  • Membaca data jarak dari sensor ultrasonik.
  • Mengirim sinyal ke motor servo untuk menggerakkan pintu.
• Sensor Ultrasonik (HC-SR04):
  • Mengukur jarak antara sensor dan objek (kendaraan).
  • Memberikan data jarak ke Arduino.
• LCD 16x2:
  • Menampilkan informasi seperti status pintu (terbuka/tertutup), jumlah kendaraan yang terdeteksi, atau pesan lainnya.
• Motor Servo:
  • Menggerakkan pintu atau penghalang parkir.
  • Menerima sinyal dari Arduino untuk mengubah posisinya.

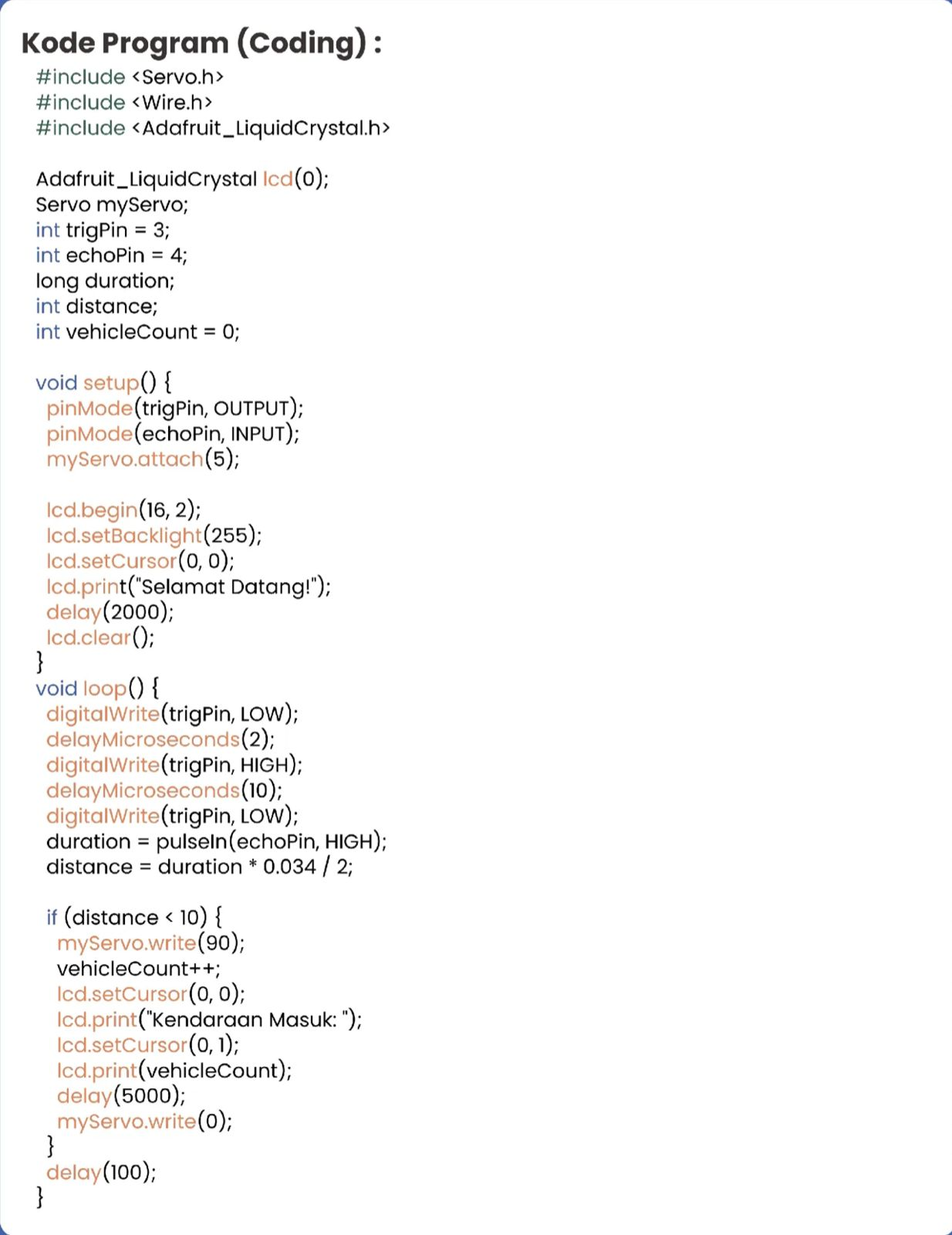

Cara Kerja:

1. Sensor Mengukur Jarak: Sensor ultrasonik memancarkan gelombang suara dan mengukur waktu yang dibutuhkan gelombang tersebut untuk dipantulkan kembali. Berdasarkan waktu tempuh, jarak ke objek dapat dihitung.
2. Arduino Memproses Data: Arduino membaca data jarak dari sensor dan membandingkannya dengan nilai ambang batas yang telah ditentukan.
3. Pengambilan Keputusan: Jika jarak kurang dari ambang batas (artinya ada kendaraan), Arduino akan mengaktifkan motor servo untuk membuka atau menutup pintu sesuai dengan pengaturan yang telah diprogram.
4. Motor Menggerakkan Pintu: Motor servo akan berputar sesuai dengan perintah dari Arduino, sehingga pintu parkir terbuka atau tertutup.
5. LCD Menampilkan Informasi: LCD akan menampilkan informasi terbaru tentang status pintu dan jumlah kendaraan yang terdeteksi.

Kelebihan Sistem:

• Otomatis: Proses buka tutup pintu dilakukan secara otomatis tanpa perlu campur tangan manusia.
• Efisien: Mengurangi waktu tunggu kendaraan yang ingin masuk atau keluar dari area parkir.
• Akurat: Sensor ultrasonik memberikan data jarak yang cukup akurat untuk mendeteksi keberadaan kendaraan.
• Fleksibel: Sistem dapat disesuaikan dengan berbagai jenis pintu parkir dan kondisi lingkungan.

Pengembangan Lebih Lanjut:

• Multiple Sensor: Menggunakan beberapa sensor untuk mendeteksi kendaraan dari berbagai sudut.
• Sistem Antrian: Menambahkan fitur untuk mengantri kendaraan jika parkir penuh.
• Integrasi dengan Sistem Lain: Menggabungkan dengan sistem pembayaran otomatis, sistem keamanan, atau aplikasi mobile.
• Pengembangan Antarmuka Pengguna: Membuat antarmuka yang lebih user-friendly untuk mengatur dan memantau sistem.

Aplikasi:

Sistem ini dapat diaplikasikan pada berbagai tempat seperti:

• Perkantoran: Mengatur akses kendaraan karyawan atau pengunjung.
• Apartemen: Mengontrol akses kendaraan penghuni.
• Pusat perbelanjaan: Mengatur lalu lintas kendaraan di area parkir.
• Tempat parkir umum: Memudahkan pengelolaan parkir dan meningkatkan keamanan.

Kesimpulan

Sistem parkir otomatis dengan sensor ultrasonik merupakan solusi yang efektif untuk mengelola lalu lintas kendaraan di area parkir. Dengan pengembangan yang lebih lanjut, sistem ini dapat menjadi semakin canggih dan memberikan manfaat yang lebih besar.
