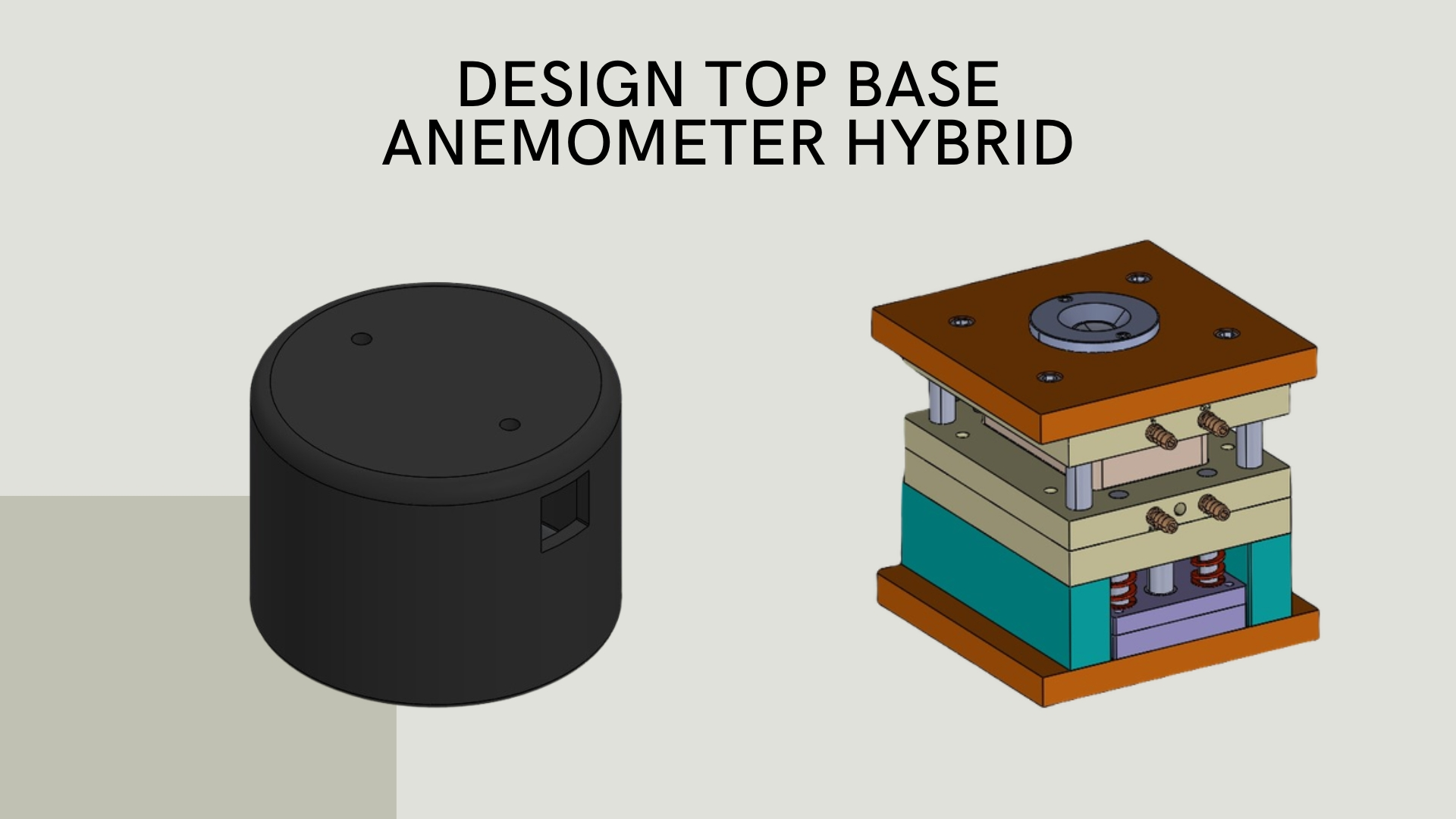

DESIGN CORE N CAVITY TOP BASE ANEMOMETER HYBRID

Desain core dan cavity untuk top base anemometer hybrid dirancang untuk memastikan presisi dalam pembuatan bagian atas anemometer. Core membentuk bagian dalam top base, sementara cavity menciptakan bagian luar dengan detail yang diperlukan untuk pemasangan komponen lainnya, seperti sensor atau sambungan ke sayap. Menggunakan teknik injection molding, desain ini memastikan distribusi material yang merata, efisiensi waktu produksi, dan kualitas konsisten, dengan material tahan cuaca seperti ABS atau polycarbonate.

Desain core dan cavity untuk top base anemometer hybrid berfokus pada penciptaan bagian atas alat yang kokoh dan presisi untuk mendukung komponen lainnya, seperti sensor dan sambungan dengan sayap anemometer. Proses ini menggunakan teknik injection molding untuk menghasilkan top base yang efisien dalam hal penggunaan material, mudah diproduksi, dan memiliki kualitas konsisten.

Spesifikasi Desain:

Geometri dan Bentuk Top Base:

• Bentuk Dasar: Top base dirancang dengan bentuk simetris dan kekuatan struktural yang cukup untuk menopang komponen utama anemometer. Bagian atas ini harus cukup stabil untuk menjaga kestabilan alat saat digunakan dalam kondisi angin yang berubah-ubah.
• Fitur Pemasangan: Desain ini termasuk ruang atau alur untuk pemasangan komponen lainnya, seperti sensor magnetik, kabel, dan penghubung sayap. Ini memastikan bahwa semua bagian terpasang dengan kokoh dan mudah dirakit.

Core dan Cavity:

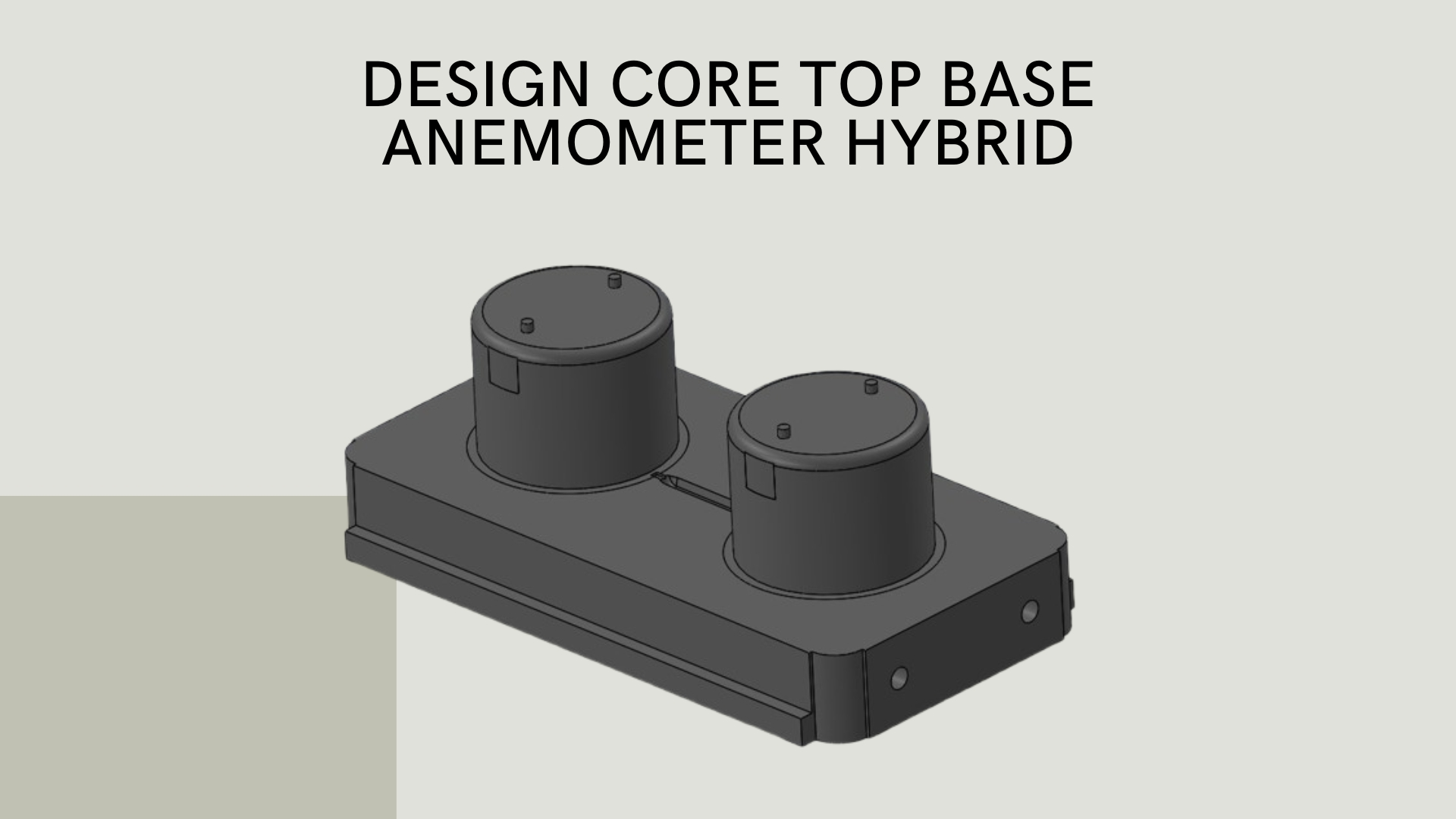

• Core: Bagian inti (core) dari mold akan membentuk bagian dalam top base, termasuk detail kecil yang diperlukan untuk pemasangan sensor atau komponen elektronik lainnya. Core juga akan memastikan adanya ruang untuk jalur kabel atau komponen lainnya yang mengarah ke bagian atas.

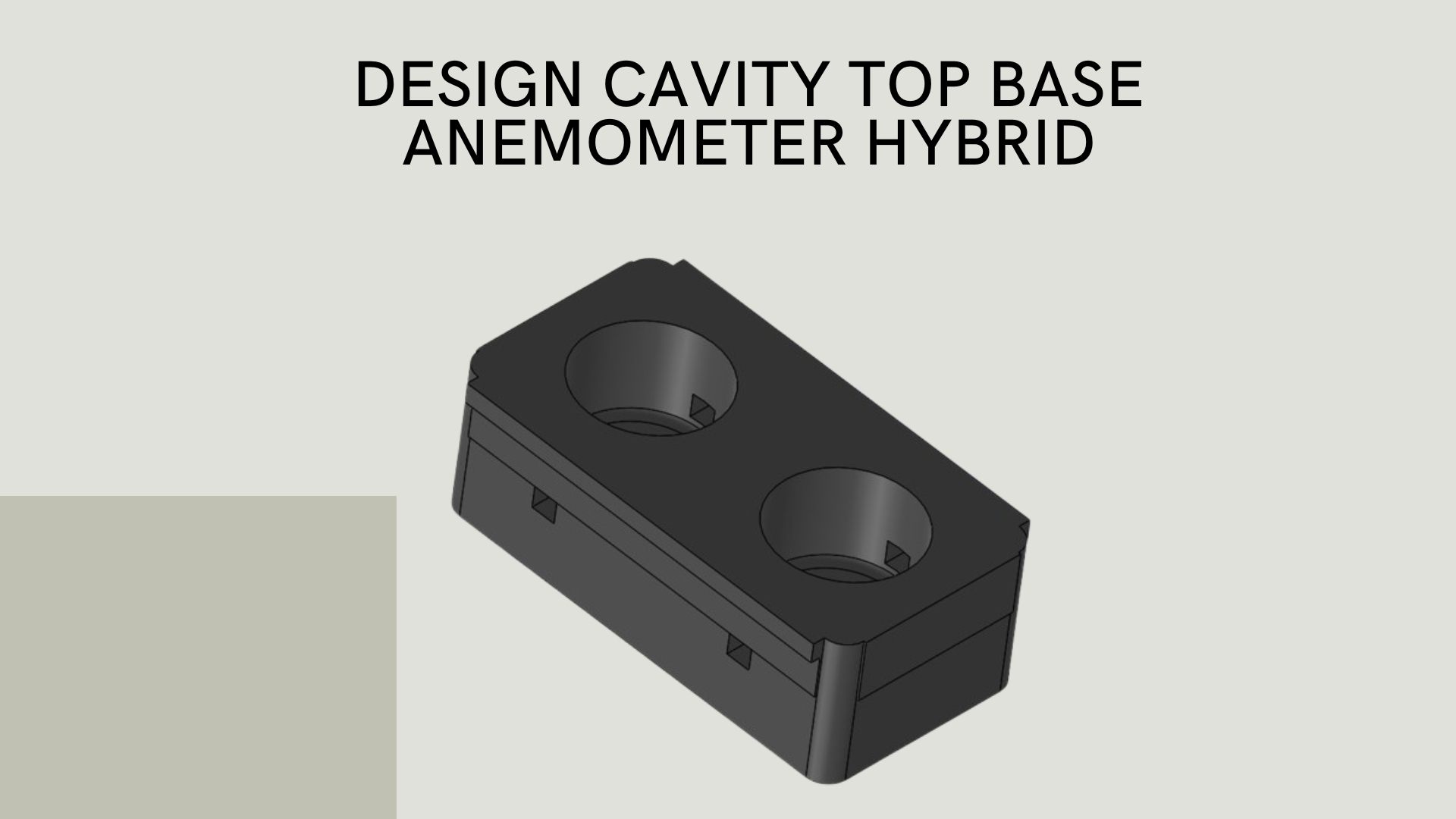

• Cavity: Cavity adalah bagian luar mold yang membentuk sisi luar top base. Desain cavity memastikan bahwa permukaan luar top base memiliki ketahanan terhadap cuaca dan sesuai dengan ketebalan material yang direncanakan untuk memaksimalkan kekuatan dan efisiensi.

Material yang Digunakan:

• Material yang digunakan biasanya adalah ABS atau polycarbonate, yang memiliki kekuatan mekanis yang baik, tahan terhadap cuaca, dan sifat mudah diproses. Material ini juga ringan, yang membuat anemometer lebih efisien dalam penggunaan material.

Sistem Aliran Material (Runner dan Gate):

• Runner dan Gate didesain untuk memastikan distribusi material yang merata ke seluruh area cavity, mengurangi kemungkinan terjadinya cacat seperti gelembung udara atau kekasaran permukaan.
• Hot Runner bisa dipertimbangkan untuk menjaga suhu material tetap optimal selama proses injeksi dan mengurangi pemborosan material.

Pelepasan dari Mold:

• Draft Angle: Desain sudut kemiringan (draft angle) yang diterapkan pada sisi top base memastikan bahwa bagian ini dapat terlepas dengan mudah dari mold tanpa merusak permukaan atau bentuknya.
• Texturing dan Detail: Permukaan top base mungkin dirancang halus atau dengan tekstur ringan untuk memberikan ketahanan lebih terhadap cuaca ekstrem dan memperbaiki cengkeraman atau stabilitas pemasangan.

Proses Injection Molding:

• Siklus Produksi Cepat: Proses ini dirancang untuk menghasilkan top base dalam waktu siklus yang singkat, mengoptimalkan kecepatan produksi dan mengurangi biaya operasional.
• Toleransi Presisi: Toleransi dimensi pada desain core dan cavity ditetapkan dengan ketat untuk memastikan bahwa top base memiliki kecocokan yang sempurna dengan komponen lainnya, menjaga fungsionalitas dan kinerja anemometer.

Keunggulan Desain:

• Kekuatan dan Stabilitas: Top base dirancang untuk mendukung struktur anemometer dengan kuat, mempertahankan stabilitas alat meskipun terpapar angin kencang.
• Efisiensi Produksi: Proses injection molding memungkinkan pembuatan top base dengan biaya yang efisien dan kualitas konsisten dalam produksi massal.
• Ketahanan Cuaca: Menggunakan material yang tahan terhadap cuaca, sehingga top base dapat bertahan dalam berbagai kondisi lingkungan tanpa kerusakan.
• Kompatibilitas Komponen: Desain ini memastikan kompatibilitas dan kemudahan dalam pemasangan berbagai komponen elektronik dan mekanik, seperti sensor dan sambungan sayap.

Aplikasi:

Desain core dan cavity untuk top base anemometer hybrid ini memastikan pembuatan top base yang presisi, efisien, dan tahan lama, memberikan stabilitas dan kinerja optimal bagi anemometer yang digunakan di lapangan atau untuk aplikasi meteorologi dan energi terbarukan.
