Solar Monitoring System

Projek ini bertujuan untuk mengembangkan sistem monitoring panel surya berbasis Internet of Things (IoT) dengan menggunakan mikrokontroler ESP32. Sistem ini dirancang untuk memantau performa panel surya secara real-time, seperti tegangan, arus, suhu, dan daya yang dihasilkan secara akurat. Data yang diperoleh akan dikirim ke blynk cloud untuk analisis dan disajikan dalam dashboard interaktif berbasis web atau aplikasi mobile.

Deskripsi Proyek

Projek ini bertujuan untuk mengembangkan sistem monitoring dan kontrol panel surya berbasis IoT dengan memanfaatkan mikrokontroler ESP32. Sistem ini dirancang untuk memantau parameter kinerja panel surya, seperti tegangan, arus, daya, dan suhu secara real-time. Data yang diperoleh akan dikirim ke server cloud dan ditampilkan melalui dashboard berbasis Blynk. Manfaat/Fitur :

1. Dapat memantau jarak jauh secara realtime selama perangkat terhubung ke internet.
2. Keakuratan Pembacaan sensor dan data hasil pembacaan disajikan dalam bentuk gauge dan grafik, sehingga data hasil pembacaan dapat di analisis lebih lanjut.
3. Dapat mencegah overheating pada SCC sehingga ini mampu membuat SCC bekerja maksimal tanpa mengurangi efisiensi.

Komponen Yang Digunakan :

Dalam tahap ini, kami menggunakan beberapa komponen, sensor dan 1 buah mikrokontroler, lebih rinci nya sebagai berikut :

• Mikrokontoler ESP32 DEVKIT V1
• Sensor Tegangan INA219
• Sensor Arus (Resistor Shunt Eksternal 50A 75mV)
• LCD 16x2 i2c • DHT11
• Relay 5V 1Channel (di projek ini kami adanya yang 2channel)
• Resistor 10k ohm untuk tombol
• Tombol Push button
• PCB lubang ukuran 30mm x 70mm
• Terminal block
• Stepdown 5v untuk menyuplai esp32
• Pin Header Female/Male dan kabel jumper
• Box project ukuran plt 15cm x 10cm x 5cm

Proses Desain Perangkat keras IOT Secara Keseluruhan

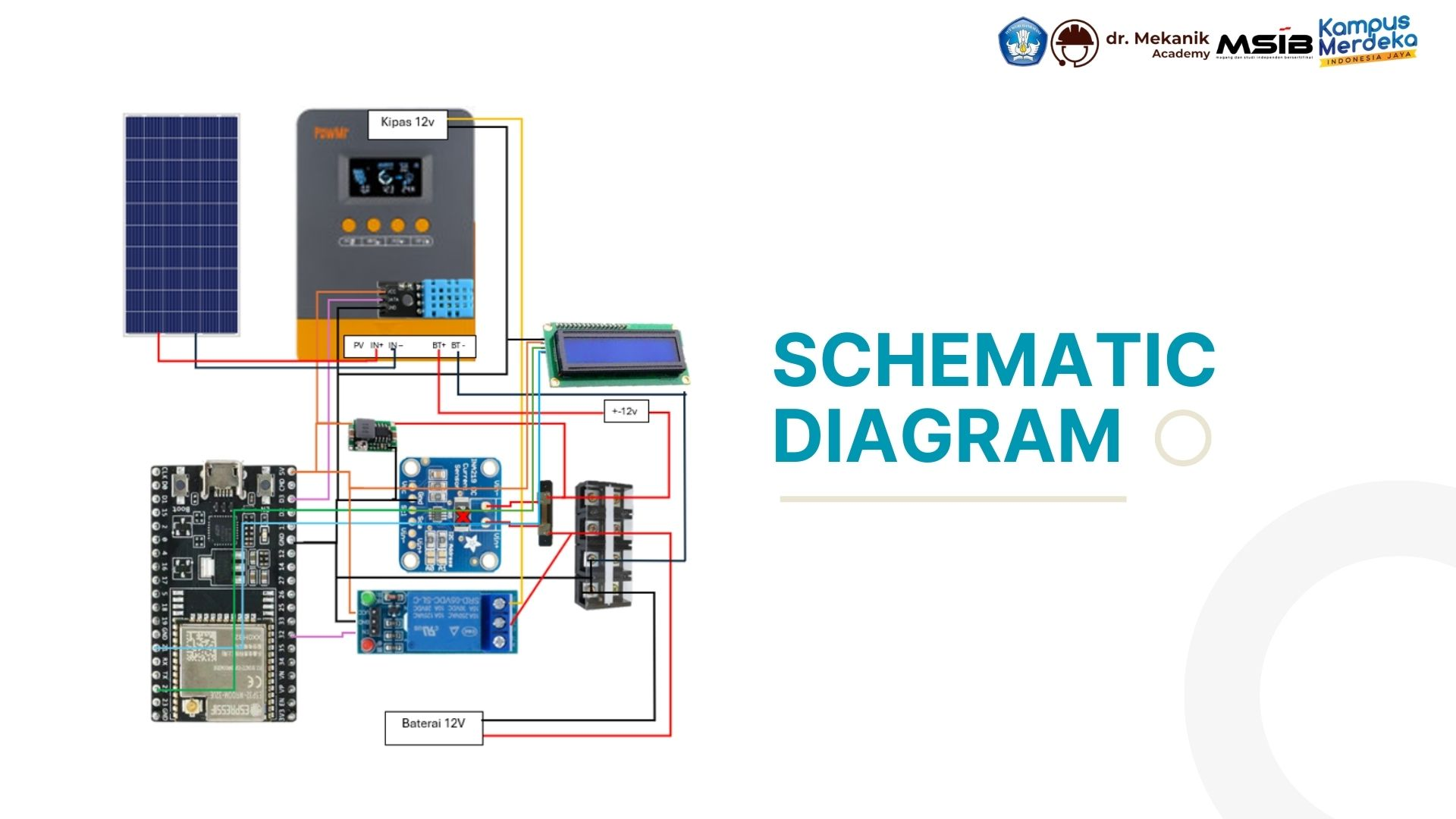

Pada tahap ini kami membuat desain final dari projek monitoring panel surya, dapat dilihat pada gambar dibawah ini:

Fitur Utama

Monitoring Real-Time

• Memantau parameter seperti tegangan (V), arus (A), daya (W), dan suhu panel.
• Data diperbarui secara real-time dan ditampilkan pada antarmuka pengguna melalui platform IoT.

Antarmuka IoT

• Menggunakan platform IoT seperti Blynk atau ThingSpeak untuk visualisasi data.
• Pengguna dapat mengakses data dari perangkat seluler atau komputer melalui internet.

Pengiriman Notifikasi

• Memberikan notifikasi otomatis melalui aplikasi atau email jika terdapat anomali seperti tegangan rendah atau suhu tinggi.

Penyimpanan Data

• Data historis disimpan di cloud untuk analisis lebih lanjut, seperti tren kinerja panel atau prediksi perawatan.

Manfaat Proyek

• Memberikan solusi monitoring efisien untuk pengguna panel surya.
• Mendukung transisi energi terbarukan dengan menyediakan data kinerja panel yang akurat dan real-time.
• Mempermudah perawatan panel surya berdasarkan analisis data historis.

Hasil Akhir
Sistem monitoring berhasil dikembangkan dan diuji pada panel surya kecil (50W). Data kinerja panel dapat diakses melalui aplikasi Blynk secara real-time, dan sistem memberikan notifikasi otomatis jika terjadi anomali. Proyek ini menunjukkan potensi untuk diterapkan pada skala yang lebih besar, seperti sistem panel surya rumah tangga atau komersial.

Kesimpulan
Dengan kemampuan untuk mengumpulkan dan menyajikan data secara real-time dengan harga yang terjangkau, sistem ini memungkinkan pengguna untuk memantau produksi energi dan meningkatkan efisiensi SCC panel surya. Data yang diperoleh dari sistem monitoring dapat digunakan untuk optimasi penggunaan energi, yang nantinya dapat mengurangi biaya listrik dan meningkatkan ketahanan energi, baik di tingkat individu maupun nasional.
